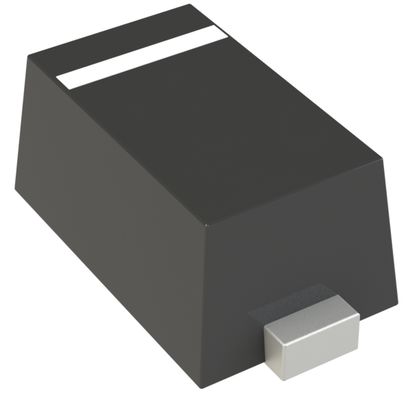

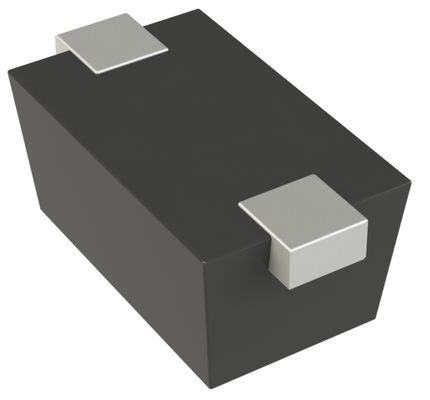

ESD5Z3.3T1G 3.3V Prensagem SOD-523 Pacote <1pF Capacidade Bi-Direcional IEC 61000-4-2 Nível 4 (30kV), Proteção ESD Defesa de linha de dados de alta velocidade Ideal para eletrônicos portáteis

ESD5Z3.3T1G - Proteção de grampeamento de 3,3V, pacote SOD-523, capacitância <1pF, bidirecional, IEC 61000-4-2 Nível 4 (30kV), proteção ESD, defesa de linha de dados de alta velocidade, ideal para eletrônicos portáteis

Características

 Baixa tensão de grampeamento

 Dimensões do contorno do corpo pequeno: 0,047 x 0,032 (1,20 mm x 0,80 mm)

 Baixa altura do corpo: 0,028 (0,7 mm)

 Tensão de espera: 2,5 V - 12 V

 Potência de pico de até 240 Watts @ pulso de 8 x 20 s

 Baixa fuga

 O tempo de resposta é tipicamente < 1 ns

 Classificação ESD da Classe 3 (> 16 kV) por Modelo de Corpo Humano

 Proteção ESD IEC61000-4-2 Nível 4

 Proteção EFT IEC61000-4-4 Nível 4

 Prefixo SZ para aplicações automotivas e outras que exigem requisitos exclusivos de alteração de local e controle; Qualificado AEC-Q101 e Capaz de PPAP

 Esses dispositivos são isentos de Pb e estão em conformidade com RoHS

Aplicações

Interface de dados de alta velocidade e proteção de porta: Esta é sua principal aplicação. É ideal para proteger:USB 3.0/3.1/Tipo-C:

As linhas de dados de alta velocidade são extremamente sensíveis à capacitância; a capacitância ultrabaixa do dispositivo garante a integridade do sinal.

HDMI e DisplayPort: Protege interfaces de vídeo de alta definição contra descargas eletrostáticas (ESD).

Portas de E/S em dispositivos móveis (smartphones, tablets): Como conectores de fone de ouvido, botões e portas de carregamento.

Eletrônicos portáteis/de consumo: Devido ao seu minúsculo pacote SOD-523 e capacidade de proteção altamente eficiente, é perfeitamente adequado para designs com restrições de espaço:

Smartphones, tablets, câmeras digitais, dispositivos vestíveis (smartwatches, rastreadores de fitness).

Laptops, fones de ouvido Bluetooth, consoles de jogos portáteis.

Equipamentos de comunicação: Protege linhas de comunicação de alta velocidade, por exemplo:

Portas LAN em switches e roteadores de rede.

Módulos de antena de radiofrequência (RF).

Descrição

A série ESD5Z foi projetada para proteger componentes sensíveis à tensão contra ESD e eventos de tensão transitória. Excelente capacidade de grampeamento, baixa fuga e tempo de resposta rápido tornam essas peças ideais para proteção ESD em designs onde o espaço da placa é fundamental. Devido ao seu tamanho pequeno, é adequado para uso em telefones celulares, dispositivos portáteis, câmeras digitais, fontes de alimentação e muitas outras aplicações portáteis.

INFORMAÇÃO

Desenho
