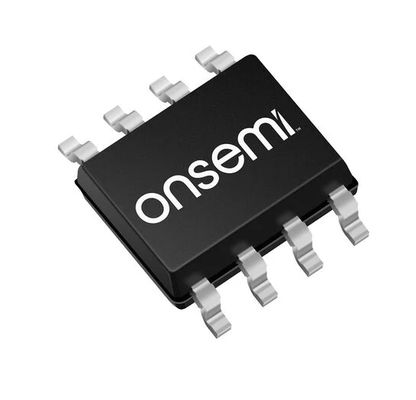

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Comparador duplo de baixa potência de saída de coletor aberto Ampla 2V-36V Suporte ESD Protegido padrão da indústria Desempenho confiável

enbsp

Características

Andbull; Ampla gama de alimentação única: 2,0 Vdc a 36 Vdc

Andbull; Divisão de oferta: andplusmn;1.0 Vdc a e+mn;18 Vdc

Andbull; Drenagem de corrente muito baixa independente da tensão de alimentação: 0,4 mA

andbull; corrente de distorção de entrada baixa: 25 nA

andbull; corrente de desvio de entrada baixa: 5,0 nA

andbull; Voltagem de desvio de entrada baixa: 5,0 mV (máximo) LM293/393

andbull; Input Common Mode Range para o nível do solo

andbull; faixa de tensão de entrada diferencial igual à tensão de alimentação

andbull; Tensão de saída Compatível com níveis lógicos DTL, ECL, TTL, MOS e CMOS

andbull; Grampos ESD nas entradas Aumentam a robustez do dispositivo sem afetar o desempenho

andbull; Prefixo NCV para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q100 Qualificado e compatível com PPAP

andbull; Estes dispositivos são isentos de Pb, Halogénio/BFR e são compatíveis com a RoHS

enbsp

Aplicações

1Detecção e conversão de níveis

Graças à sua estrutura de saída de colector aberto, pode facilmente conseguir a conversão e isolamento entre diferentes níveis de tensão, servindo como uma ponte entre sistemas digitais e analógicos.

Aplicações específicas:Detecção de limiares de sinal analógico para microcontroladores (Arduino, STM32), conversão de sinais analógicos em níveis lógicos digitais (TTL/CMOS),Monitorização da tensão do sistema (protecção contra sobre/baixa tensão).

2Detecção do limiar de sinal do sensor

Esta é uma das suas principais aplicações.Pode comparar sinais de sensor contínuo com uma tensão de referência e emitir um sinal digital para desencadear ações subsequentes quando o sinal excede ou cai abaixo do limiar.

Aplicações específicas:Sensores fotoeléctricos, controlo de temperatura (termostatos), detecção do nível do líquido, alarmes de fumo, interruptores de proximidade.

3. Geração de onda quadrada e onda de pulso

Ao configurar o feedback positivo (modo de gatilho Schmitt), ele pode efetivamente converter sinais analógicos de mudança lenta ou ruidosos em pulsos digitais limpos e nítidos, fornecendo imunidade ao jitter e ao ruído.

Aplicações específicas:Modelagem de forma de onda, geração de ondas quadradas a partir de ondas senoidais, circuitos de desbloqueio de interruptores, geração de modulação de largura de pulso (PWM).

4Comparador de janelas

Usando ambos os comparadores no LM393, um circuito comparador de janela pode ser construído para determinar se uma tensão de sinal cai dentro ou fora de dois limites de tensão pré-definidos (janela).

Aplicações específicas:Monitorização da tensão da bateria (verificação de se a tensão está dentro da faixa normal), monitorização do intervalo de segurança no controlo do processo.

5Dispositivos de baixa potência e de bateria

O LM393 opera em uma ampla faixa de tensão (até 2V) e tem um consumo de corrente quiescente muito baixo, tornando-o ideal para dispositivos portáteis sensíveis à energia e prolongando significativamente a vida útil da bateria.

Aplicações específicas:Controles remotos, nós sensores sem fios, instrumentos portáteis, dispositivos da Internet das Coisas (IoT).

enbsp

Descrição

A série LM393 é constituída por dois comparadores de tensão de precisão independentes, capazes de funcionar com alimentação única ou dividida.Estes dispositivos são concebidos para permitir um modo comum de alcance para o nível do solo com uma única operação de alimentação.As especificações de tensão de entrada de compensação tão baixas quanto 2,0 mV tornam este dispositivo uma excelente escolha para muitas aplicações em eletrônicos de consumo, automotivos e industriais.

enbsp

Informações

enbsp

Desenho
