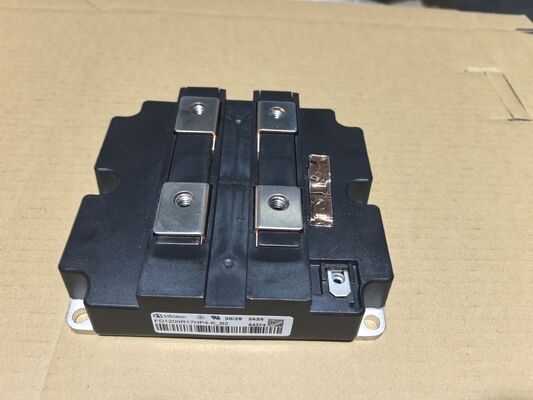

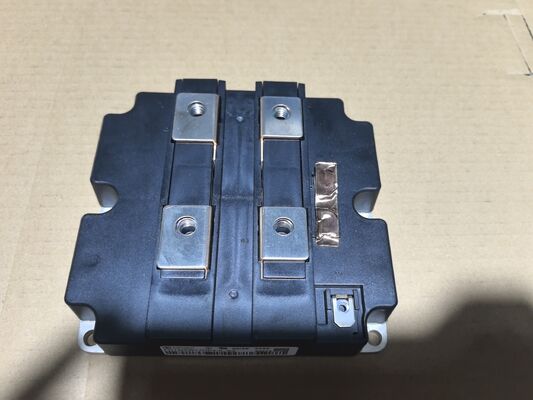

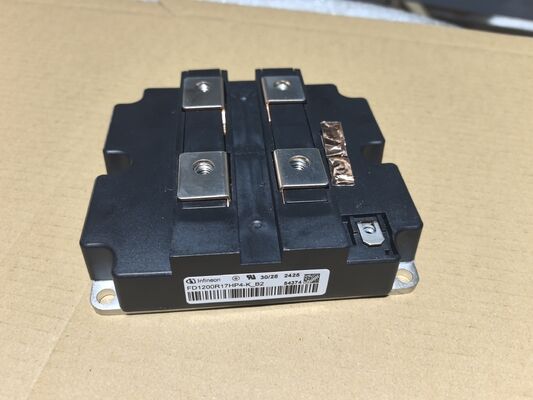

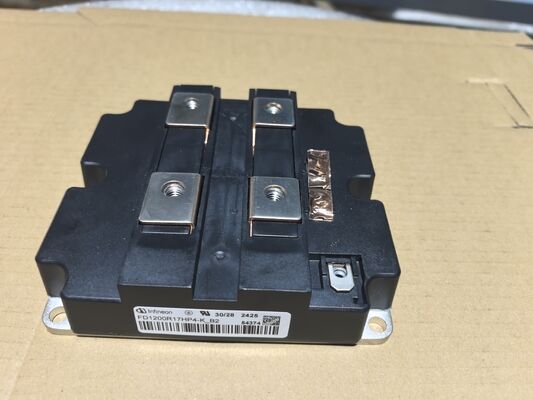

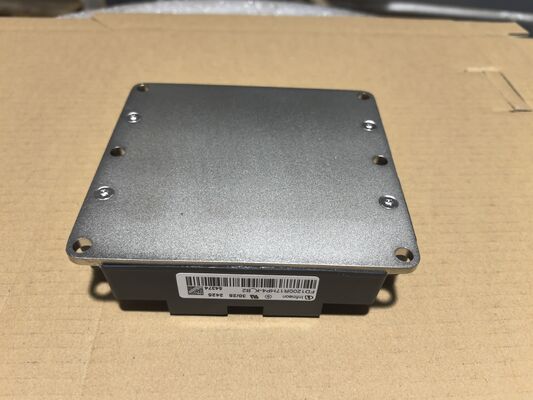

FD1200R17HP4-K_B2 1700V/1200A IGBT Modulo Press-Fit Tecnologia de baixo VCE (sat) Alta velocidade de comutação de baixa perda Baseplate isolada NTC Sensor de grau industrial para tração e unidades pesadas

FD1200R17HP4-K_B2 1700V/1200A IGBT Modulo Press-Fit Tecnologia de baixo VCE (sat) Alta velocidade de comutação de baixa perda Baseplate isolada NTC Sensor de grau industrial para tração e unidades pesadas

Características

• Classificação de potência ultra-alta:1700 V / 1200 A

• Configuração:IGBT duplo

• Tecnologia de contacto de pressão:Melhora a fiabilidade, o ciclo de potência e a robustez mecânica.

• Voltagem de saturação baixa:VCE (sat) para perdas de condução mínimas.

• Perdas de comutação baixas:Permite uma operação eficiente em projetos de alta potência e alta frequência.

• Base isolada:Assegura a segurança eléctrica e simplifica a concepção do sistema de arrefecimento.

• Termistor NTC integrado:Para monitorização e proteção térmica em tempo real.

• Alta robustez:Excelente capacidade de curto-circuito e sobrecarga.

Aplicações

• Dispositivos de tração:Inversores de propulsão principais para locomotivas elétricas e híbridas, comboios de alta velocidade, bondes e veículos de mineração pesados.

• Motores motrizes industriais pesados:Para controlar motores AC muito grandes em escavadeiras de mineração, laminadoras de metais, compressores grandes e sistemas de propulsão marítima.

• Conversores de turbinas eólicas de alta potência:Utilizado nos conversores de média tensão de sistemas de energia eólica de vários megawatts.

• Dispositivos de média tensão (MVD):Componente principal de conversores para motores de média tensão industriais.

• UPS industriais de alta potência:Forma o estágio de inversor em fontes de alimentação ininterruptas de classe megawatts para infra-estruturas críticas como centros de dados e instalações industriais.

Descrição

O FD1200R17HP4-K_B2 é um módulo IGBT duplo de ultra-alta potência projetado para as aplicações de alta tensão e alta corrente mais exigentes na indústria pesada e na tração.De potência nominal excecional de 1700 V e 1200 AO módulo é concebido para a máxima eficiência e fiabilidade,com uma tensão de saturação colector-emissor muito baixa (VCE ((sat)) e baixas perdas de comutação otimizadas, que são críticos para minimizar a dissipação de energia e o estresse térmico em circuitos de alta potência.

Uma característica chave é a sua avançada tecnologia de contato de press-fit, que fornece uma interligação robusta e sem solda para uma capacidade superior de ciclo de potência, integridade mecânica e confiabilidade a longo prazo.Inclui um termistor NTC incorporado para monitoramento e proteção de temperatura precisos e uma base totalmente isolada para uma gestão térmica segura e eficiente.A sua construção industrial garante uma resistência excepcional, capacidade de resistir a curto-circuito e estabilidade operacional nas condições mais extremas.

Informações

• Configuração
  Chopper
• Dimensões (largura)
  140 mm
• Dimensões (longo)
  130 mm
• Características
  200% PC, Diodo alargado
• Habitação
  IHM B
• Eu...C (nom)- Eu...F ((nom)
  1200 A
• Eu...CMax.
  1200 A
• Qualificação
  Indústria, Tração
• Tecnologia
  IGBT4 - P4
• VCE (sat)(Tvj=25°C em média)
  1.9 V
• VCES/ VRRM
  1700 V
• VF(Tvj=25°C em média)
  1.65 V
• Classe de tensão máxima
  1700 V

Desenho
