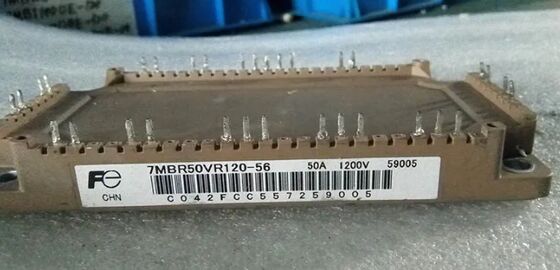

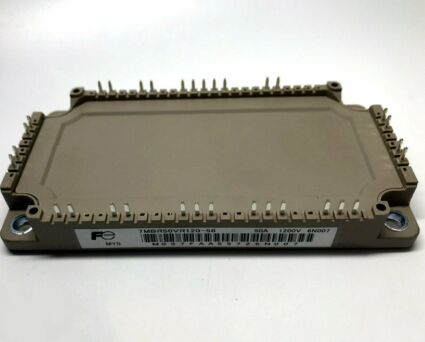

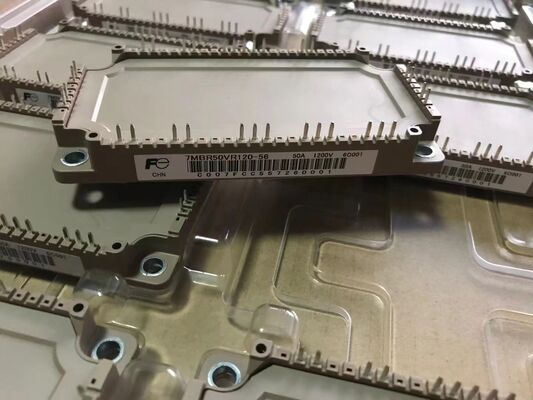

7MBR50VR120-56 Módulo PIM de 1200V 50A com Retificador, Inversor e Freio Integrados, Baixa Perda, Alta Isolamento, NTC Embutido, Pacote Compacto para Acionamentos de Motores Industriais e UPS

7MBR50VR120-56 Módulo PIM de 1200V 50A Retificador, Inversor e Freio Integrados Baixa Perda, Alta Isolamento NTC Embutido Pacote Compacto Para Acionamentos de Motores Industriais e UPS

Características

• Módulo de Potência Integrado (PIM)

• Classificação de 1200V / 50A

• Função 3 em 1 Integrada: Retificador trifásico, Inversor trifásico, Chopper de freio

• IGBTs de baixa Vce(sat) e diodos de baixa Vf (Alta Eficiência)

• Alto Isolamento Elétrico

• Sensor de Temperatura NTC embutido

• Pacote Compacto e Isolado

• Simplifica o layout da PCB e o projeto térmico

• Alta Confiabilidade para Ambientes Industriais

Aplicações

• Acionamentos de motores CA industriais compactos / Acionamentos de frequência variável (VFD): Para bombas, ventiladores e sistemas de esteiras.

• Sistemas de servoacionamento.

• Estágios de inversor e retificador de fonte de alimentação ininterrupta (UPS).

• Inversores industriais de uso geral.

• Eletrodomésticos e sistemas HVAC que exigem controle de potência robusto.

Descrição

O 7MBR50VR120-56 é um Módulo de Potência Integrado (PIM) altamente integrado, projetado para oferecer uma solução de energia compacta e completa para acionamentos de motores industriais e inversores UPS. Ele integra os componentes de potência essenciais para um acionamento de frequência variável típico em um único pacote isolado: uma ponte retificadora de entrada trifásica, uma ponte inversora IGBT trifásica com diodos de roda livre e um circuito chopper de freio. Classificado para 1200V e 50A, este módulo reduz significativamente o tamanho do sistema, a contagem de componentes e a complexidade do projeto. Ele apresenta IGBTs e diodos de baixa perda para alta eficiência, fornece alto isolamento elétrico para segurança e inclui um termistor NTC embutido para monitoramento e proteção precisos da temperatura. Este design tudo-em-um aprimora a confiabilidade e simplifica o gerenciamento térmico.

Desenho
