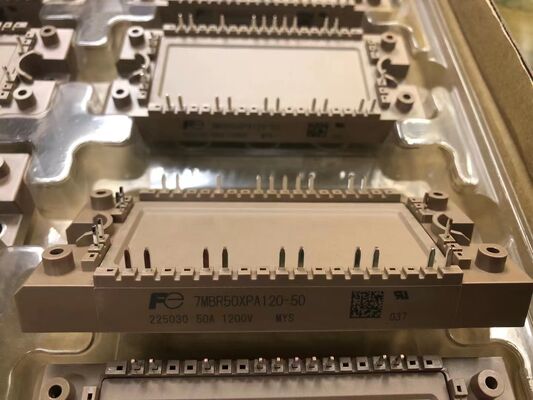

7MBR50XPA120-50 1200V 50A Módulo PIM (Power Integrated Module) Retificador Inversor Integrado de Baixa Perda, Alta Isolamento, NTC Embutido, Pacote Compacto para Acionamentos de Motores Industriais e UPS
Características
-
Módulo de Potência Integrado (PIM)
-
Classificação de 1200V / 50A
-
Funções Integradas: Retificador trifásico e inversor trifásico
-
IGBTs de baixa Vce(sat) e diodos de baixa Vf (Alta Eficiência)
-
Alto Isolamento Elétrico
-
Sensor de Temperatura NTC embutido
-
Pacote compacto e isolado
-
Simplifica o projeto e a montagem do sistema
-
Alta confiabilidade para uso industrial
Aplicações
-
Acionamentos de motores CA industriais compactos / Acionamentos de Frequência Variável (VFD): Para bombas, ventiladores e máquinas leves.
-
Inversores de uso geral.
-
Sistemas de Alimentação Ininterrupta (UPS).
-
Servomotores e Sistemas de Controle de Movimento.
-
Controle de motores de eletrodomésticos em ambientes exigentes.
Descrição
O 7MBR50XPA120-50 é um Módulo de Potência Integrado (PIM) altamente integrado, projetado para fornecer um estágio de potência completo, compacto e eficiente para acionamentos de motores industriais e aplicações de inversor. Ele integra um retificador de entrada trifásico completo e uma ponte inversora IGBT trifásica com diodos de roda livre em um único pacote isolado. Classificado para 1200V e 50A, ele permite uma redução significativa no tamanho do sistema e na complexidade do projeto, minimizando a contagem de componentes externos. O módulo utiliza IGBTs de baixa tensão de saturação e diodos de baixa tensão direta para alta eficiência, oferece alto isolamento elétrico para segurança e inclui um termistor NTC embutido para monitoramento e proteção confiáveis da temperatura. Essa abordagem integrada aprimora a confiabilidade geral do sistema e simplifica o gerenciamento térmico.
INFORMAÇÕES
| Configuração |
PIM |
| Série |
Série X (7ª Geração) |
| Inversor VCES(V) |
1200 |
| Inversor IC(A) |
50 |
| Inversor,Freio Tvj máx(℃) |
175 |
| Inversor,Freio Tvjop máx(℃) |
175 |
| Conversor Tvj máx(℃) |
150 |
| Conversor Tvjop máx(℃) |
150 |
| Tc(℃) Detalhe |
125 |
| Tstg(℃) Detalhe |
-40 a 125 |
| Pacote |
M719 |
| Tipo de terminal |
Pinos de solda |
| Largura do tamanho (mm) |
45 |
| Comprimento do tamanho (mm) |
107.5 |
| Massa líquida (gramas) |
200 |
