LM2670SD-ADJ Power Management (PMIC) 14 VDFN Pad Exposed Comprar Online Componentes Eletrônicos Original

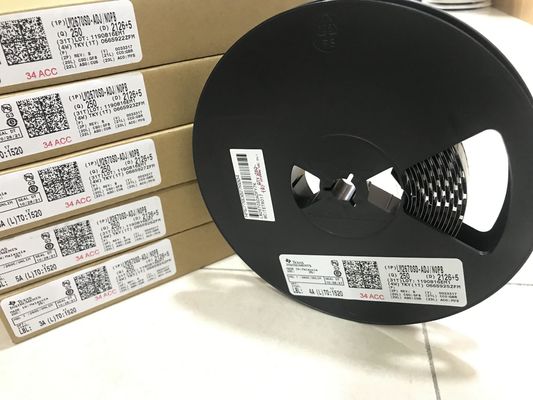

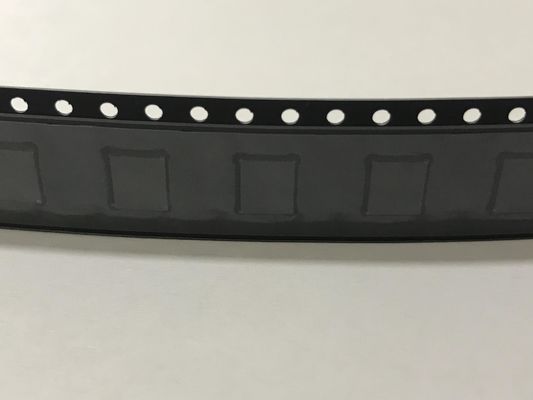

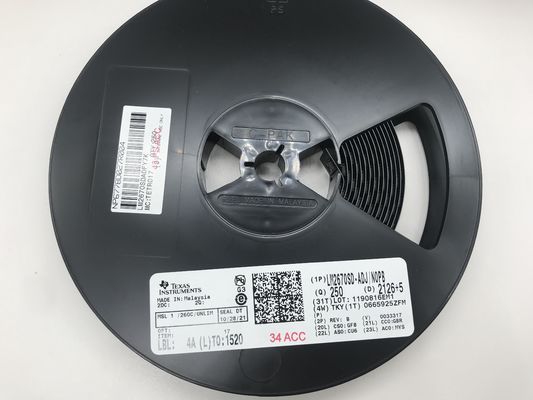

LM2670SD-ADJ

1 Características 1 ebull; Eficiência de até 94% ebull; Simples e fácil de projetar (usando componentes externos disponíveis no mercado) ebull; Chave DMOS de saída de 150 mΩ ebull; Versões de saída fixa de 3,3 V, 5 V, 12 V e ajustável (1,2 V a 37 V) ebull; Corrente de espera de 50 μA quando desligado ebull; Tolerância de saída máxima de ±2% em todas as condições de linha e carga ebull; Ampla faixa de tensão de entrada: 8 V a 40 V ebull; Capacidade de clock de sincronização externa (280 kHz a 400 kHz) ebull; Oscilador interno de frequência fixa de 260 kHz ebull; Faixa de temperatura de junção de operação de –40 a 125 °C

2 Aplicações ebull; Reguladores de comutação step-down (buck) de alta eficiência (andgt;90%) e fáceis de projetar ebull; Pré-regulador de sistema eficiente para reguladores de tensão lineares ebull; Carregadores de bateria ebull; Regulador de equipamentos de comunicação e rádio com frequência de clock sincronizada

3 Descrição A série de reguladores LM2670 são circuitos integrados monolíticos que fornecem todas as funções ativas para um regulador de comutação step-down (buck) capaz de acionar cargas de até 3 A com excelentes características de regulação de linha e carga. Alta eficiência (andgt;90%) é obtida através do uso de uma chave de alimentação DMOS de baixa resistência ON. A série consiste em versões de saída de tensão fixa de 3,3 V, 5 V e 12 V. O conceito SIMPLE SWITCHERandreg; fornece um projeto completo usando um número mínimo de componentes externos. A frequência do clock de comutação pode ser fornecida por um oscilador de frequência fixa interno (260 kHz) ou por um clock fornecido externamente na faixa de 280 kHz a 400 kHz, o que permite o uso de componentes fisicamente menores. Uma família de indutores padrão para uso com o LM2670 está disponível em vários fabricantes para simplificar muito o processo de projeto. O clock de sincronização externo fornece controle direto e preciso da frequência de ondulação de saída para filtragem consistente ou posicionamento do espectro de frequência. A série LM2670 também possui desligamento térmico integrado, limitação de corrente e uma entrada de controle ON/OFF que pode desligar o regulador para uma condição de espera de baixa corrente quiescente de 50‑μA. A tensão de saída é garantida com uma tolerância de ±2%.

andnbsp;

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

andnbsp;

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^


Lista de produtos
Fornecer uma série de componentes eletrônicos, gama completa de semicondutores, componentes ativos e passivos. Podemos ajudá-lo a obter tudo para a lista de materiais da PCB, em uma palavra, você pode obter uma solução completa aqui,


As ofertas incluem:
Circuito integrado, ICs de memória, Diodo, Transistor, Capacitor, Resistor, Varistor, Fusível, Aparador eamp; Potenciômetro, Transformador, Bateria, Cabo, Relé, Interruptor, Conector, Bloco de terminais, Cristal eamp; Oscilador, Indutor, Sensor, Transformador, Driver IGBT, LED, LCD, Conversor, PCB (Placa de circuito impresso), PCBA (Montagem de PCB)

Forte em Marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc
