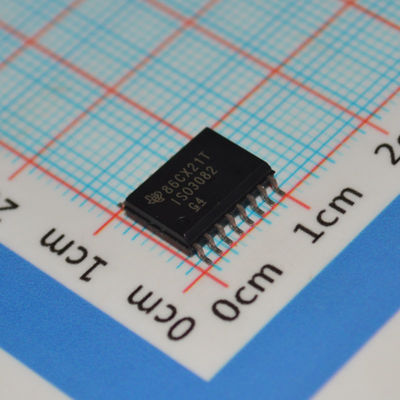

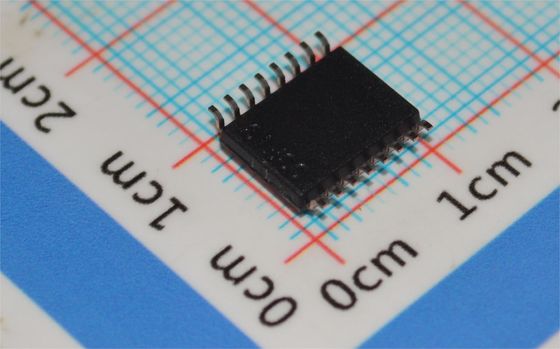

ISO3082DWR
andnbsp;
Características
andbull; Atende ou excede os requisitos TIA/EIA RS-485
andbull; Taxas de sinalização de até 20 Mbps
andbull; Carga unitária de 1/8 andndash; até 256 nós em um barramento
andbull; Proteção de desligamento térmico
andbull; Baixa capacitância do barramento andndash; 16 pF (típico)
andbull; Imunidade a transientes típica de 50 kV/andmu;s
andbull; Receptor à prova de falhas para barramento aberto, curto, ocioso
andbull; Entradas de 3,3 V são tolerantes a 5 V
andbull; Proteção ESD do pino do barramento andndash; 12-kV HBM entre os pinos do barramento e GND2 andndash; 6-kV HBM entre os pinos do barramento e GND1
andbull; Certificações relacionadas à segurança:andndash; isolamento básico de 4000-VPK, 560 VPK VIORM por DIN EN IEC 60747-17 (VDE 0884-17)andndash; isolamento de 2500 VRMS por UL 1577andndash; isolamento de 4000 VPK por CSA 62368-
andnbsp;
Descrição
Os dispositivos ISO3080 e ISO3086 são drivers e receptores de linha diferenciais full duplex isolados, enquanto os dispositivos ISO3082 e ISO3088 são transceptores de linha diferenciais half-duplex isolados para aplicações TIA/EIA 485/422.
Esses dispositivos são ideais para linhas de transmissão longas porque o loop de terra é interrompido para permitir uma faixa de tensão de modo comum muito maior. A barreira de isolamento simétrica do dispositivo é testada para fornecer 2500 VRMS de isolamento por 60 s por UL 1577 entre o transceptor da linha de barramento e a interface de nível lógico.
Qualquer E/S com cabo pode ser sujeita a transientes de ruído elétrico de várias fontes. Esses transientes de ruído podem causar danos ao transceptor ou a circuitos sensíveis próximos se forem de magnitude e duração suficientes. Esses dispositivos isolados podem aumentar significativamente a proteção e reduzir o risco de danos a circuitos de controle caros.
Os dispositivos ISO3080, ISO3082, ISO3086 e ISO3088 são qualificados para uso de andndash;40anddeg;C a +85anddeg;C.
andnbsp;
Informações
|
Categoria
|
|
|
|
Fabricante
|
|
|
|
Série
|
|
|
|
Embalagem
|
Fita e Carretel (TR)andnbsp;
Corte de Fita (CTandnbsp;)
Digi-Reelandnbsp;
|
|
|
Status da Peça
|
|
|
|
Tipo
|
|
|
|
Protocolo
|
|
|
|
Número de Drivers/Receptores
|
|
|
|
Duplex
|
|
|
|
Histerese do Receptor
|
|
|
|
Taxa de Dados
|
|
|
|
Tensão - Alimentação
|
3,15V ~ 5,5V, 4,5V ~ 5,5V
|
|
|
Temperatura de Operação
|
|
|
|
Tipo de Montagem
|
|
|
|
Pacote / Caixa
|
16-SOIC (0,295", 7,50 mm de Largura)
|
|
|
Pacote do Dispositivo do Fornecedor
|
|
|
|
Número do Produto Base
|
|
andnbsp;
Desenho
