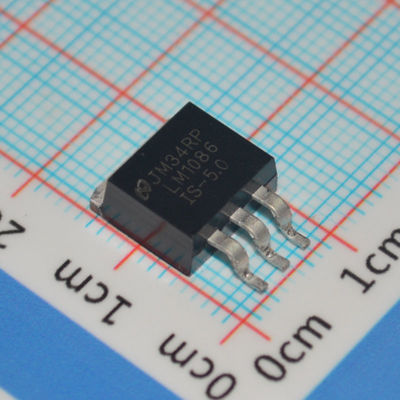

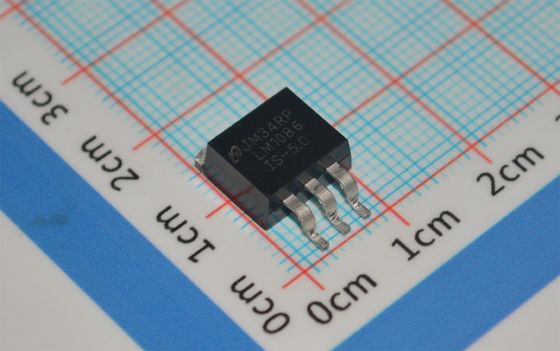

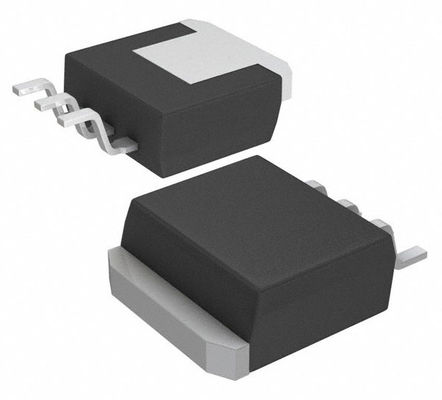

LM1086IS-5.0 5V 1.5A Regulador LDO ±1% de precisão, 1V de queda para a proteção térmica TO-263 -40°C a +125°C

LM1086IS-5.0

andnbsp;

Características

andbull; Disponível em 1.8-V, 2.5-V, 3.3-V, 5-V fixos

andbull; Disponível na versão ajustável

andbull; Limitação de corrente e proteção térmica

andbull; Precisão de saída de 2%

andbull; Corrente de saída 1.5 A

andbull; Regulação de linha 0.015% (Típico)

andbull; Regulação de carga 0.1% (Típico)

andbull; Tensão de entrada máxima de até 29V

andbull; Tensão de saída ajustável mínima de até 1.25V

andbull; Estável com capacitor de saída cerâmico com ESR

andbull; Faixa de temperatura: -40anddeg;C a 125anddeg;C

andnbsp;

Aplicações

andbull; Reguladores lineares de alta eficiência

andbull; Carregadores de bateria

andbull; Pós-regulação para fontes de alimentação de comutação

andbull; Reguladores de corrente constante

andbull; Fontes de alimentação para microprocessadores

andbull; Fontes de alimentação para amplificadores de áudio

andbull; Controle de alarme de incêndio

andnbsp;

Descrição

O LM1086 é um regulador com uma queda de tensão máxima de 1.5 V com uma corrente de carga de 1.5 A. O dispositivo tem a mesma pinagem do LM317 padrão da indústria da TI.

Dois resistores são necessários para definir a tensão de saída da versão de tensão de saída ajustável do LM1086. As versões de tensão de saída fixa integram os resistores de ajuste. Normalmente, nenhum capacitor de entrada é necessário, a menos que o dispositivo esteja situado a mais de 6 polegadas dos capacitores de filtro de entrada. O capacitor de saída pode ser substituído por cerâmica e ESR apropriado.

O circuito LM1086 inclui uma referência bandgap aparada por zener, limitação de corrente e desligamento térmico. Como o regulador LM1086 é flutuante e detecta apenas a tensão diferencial de entrada para saída, fontes de várias centenas de volts podem ser reguladas, desde que a tensão diferencial máxima de entrada para saída não seja excedida. Exceder a tensão diferencial máxima de entrada para saída resultará em curto-circuito na saída. Ao conectar um resistor fixo entre o pino de ajuste e a saída, o LM1086 também pode ser usado como um regulador de corrente de precisão.

andnbsp;

Informações

andnbsp;

Desenho
