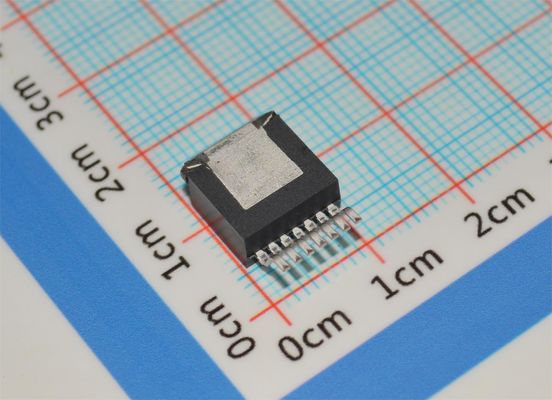

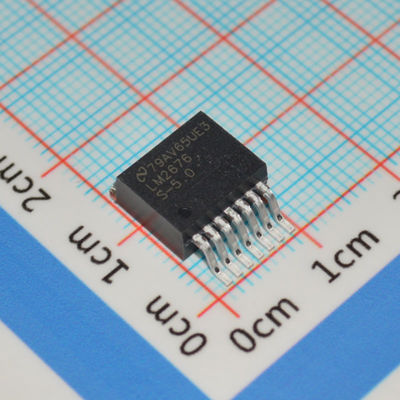

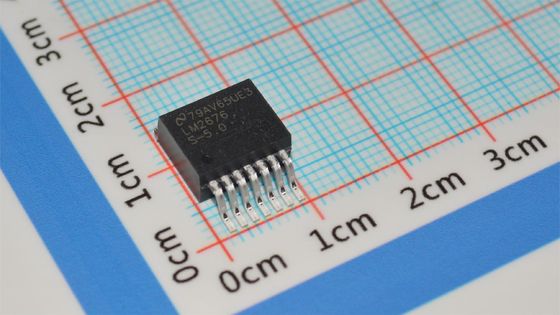

LM2676SX-5.0 Conversor Buck de 5V 3A 8-40V Entrada 90% Eficiência TO-263 260kHz -40°C a +125°C

LM2676SX-5.0

andnbsp;

Características

andbull; Novo produto disponível:andndash; LMR51430 4,5 a 36 V, 3 A, conversor síncrono de 500 kHz e 1,1 MHz

andbull; Para um tempo de lançamento mais rápido:andndash; Módulo de alimentação TLVM13630 de 3 a 36 V, 3 A, 200 kHz a 2,2 MHz

andbull; Eficiência de até 94%

andbull; Simples e fácil de projetar (usando componentes externos disponíveis no mercado)

andbull; Interruptor de saída DMOS de 150 mandOmega;

andbull; Versões de saída fixa de 3,3 V, 5 V, 12 V e ajustável (1,2 V a 37 V)

andbull; Corrente de espera de 50 andmicro;A quando desligado

andbull; andplusmn;2% de tolerância máxima de saída em todas as condições de linha e carga

andbull; Ampla faixa de tensão de entrada: 8 V a 40 V

andbull; Oscilador interno de frequência fixa de 260 kHz

andbull;andndash;40 a 125anddeg;C faixa de temperatura de junção operacional

andnbsp;

Aplicações

andbull; Módulo de comunicação

andbull; Medidor de eletricidade

andbull; Painel de operação do botão de chamada

andbull; Acionamentos de motores

andnbsp;

Descrição

A série LM2676 de reguladores são circuitos integrados monolíticos que fornecem todas as funções ativas para um regulador de comutação step-down (buck) capaz de acionar cargas de até 3 A com excelentes características de regulação de linha e carga. Alta eficiência (> 90%) é obtida através do uso de um interruptor de alimentação DMOS de baixa resistência ON. A série consiste em tensões de saída fixas de 3,3 V, 5 V e 12 V e uma versão de saída ajustável.

O conceito de conversor de energia SIMPLE SWITCHERandreg; fornece um projeto completo usando um número mínimo de componentes externos. Um oscilador de alta frequência fixa (260 kHz) permite o uso de componentes fisicamente menores. Uma família de indutores padrão para uso com o LM2676 está disponível em vários fabricantes para simplificar muito o processo de projeto.

A série LM2676 também possui desligamento térmico integrado, limitação de corrente e uma entrada de controle ON e OFF que pode desligar o regulador para uma condição de espera de baixa corrente quiescente de 50‑andmicro;A. A tensão de saída é garantida com uma tolerância de andplusmn;2%. A frequência do clock é controlada dentro de uma tolerância de andplusmn;11%.

andnbsp;

Informações

andnbsp;

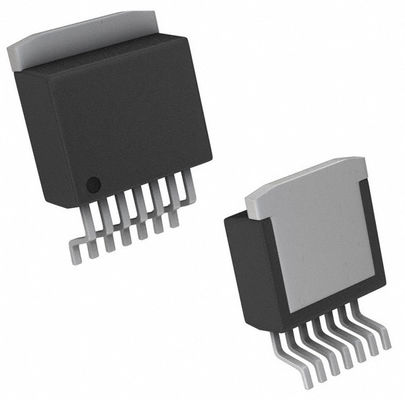

Desenho
