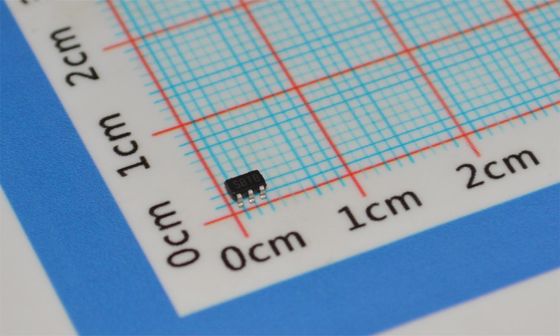

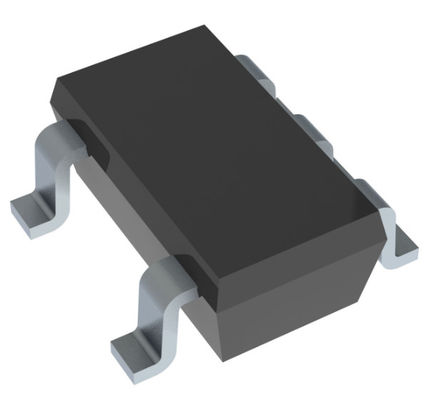

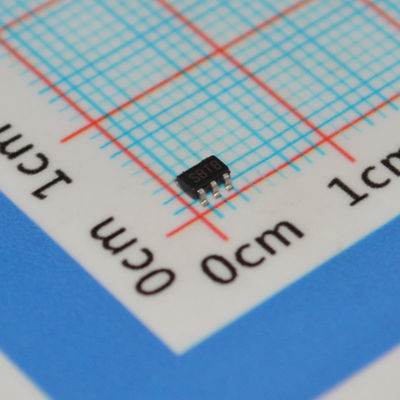

LM3671MF-ADJ 1MHz Conversor Buck ajustável 2.7-5.5V Entrada 600mA Saída SOT-23-5 90% Eficiência -40°C a +85°C

LM3671MF-ADJ

CARACTERÍSTICAS

• 16µA Corrente de repouso típica

• 600mA Capacidade máxima de carga

• 2MHz Frequência de comutação fixa PWM (típ.)

• Comutação automática do modo PFM/PWM

• Retificação síncrona interna para alta eficiência

• Arranque suave interno

• 0,01 µA Corrente de desligamento típica

• Opera a partir de uma única bateria de célula Li-Ion

• Apenas três pequenos componentes externos de montagem em superfície necessários (um indutor, dois capacitores cerâmicos)

• Proteção contra sobrecarga de corrente e desligamento térmico

• Disponível em tensões de saída fixas e versão ajustável

• LM3671Q é um produto de grau automotivo que é qualificado para o grau 1 AEC-Q100

• Pacotes SOT-23, DSBGA de 5 pinos e USON de 6 pinos

APLICAÇÕES

• Telemóveis

• PDAs

• Reprodutores de MP3

• W-LAN

• Instrumentos portáteis

• Câmeras digitais

• Discos rígidos portáteis

• Automotivo

DESCRIÇÃO

O conversor DC-DC step-down LM3671 é otimizado para alimentar circuitos de baixa tensão a partir de uma única bateria de célula Li-Ion e trilhos de tensão de entrada de 2,7V a 5,5V. Ele fornece até 600 mA de corrente de carga, em toda a faixa de tensão de entrada. Existem várias opções de saída de tensão fixa diferentes disponíveis, bem como uma versão de tensão de saída ajustável que varia de 1,1V a 3,3V.

O dispositivo oferece recursos e desempenho superiores para telemóveis e sistemas portáteis semelhantes. A comutação inteligente automática entre o modo PWM de baixo ruído e o modo PFM de baixa corrente oferece um controle de sistema aprimorado. Durante o modo PWM, o dispositivo opera a uma frequência fixa de 2 MHz (típ.). O modo PFM histérico prolonga a vida útil da bateria, reduzindo a corrente de repouso para 16 µA (típ.) durante a operação de carga leve e em espera. A retificação síncrona interna oferece alta eficiência durante a operação do modo PWM. No modo de desligamento, o dispositivo desliga e reduz o consumo da bateria para 0,01 µA (típ.).

Informações

Desenho
