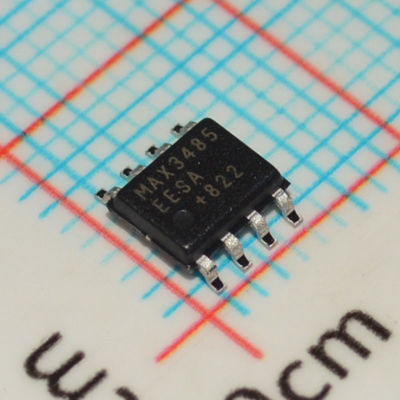

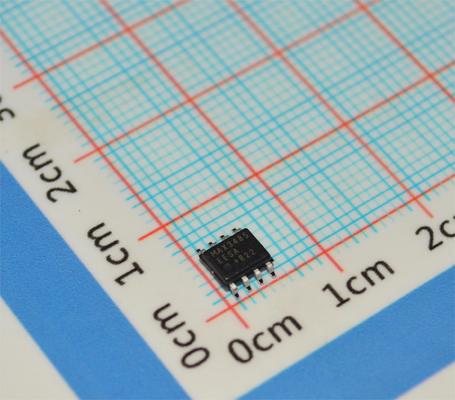

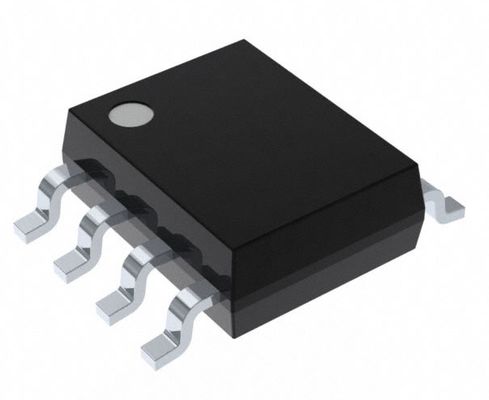

Transceptor MAX3485EESA 3,3V RS-485/RS-422 10Mbps 1/8 de Carga Unitária (256 Nós) ±15kV ESD SOIC-8 -40°C a +85°C

MAX3485EESA

andnbsp;

Características

● Proteção ESD para Pinos de E/S RS-485

andnbsp; andbull; andplusmn;15kVandmdash;Modelo de Corpo Humano

andnbsp; andbull; andplusmn;8kVandmdash;IEC 1000-4-2, Descarga por Contato

andnbsp; andbull; andplusmn;15kVandmdash;IEC 1000-4-2, Descarga por Faísca

● Opera com uma Única Fonte de +3,3Vandmdash; Não Requer Bomba de Carga

● Interoperável com Lógica de +5V

● Taxa de Dados Garantida de 12Mbps (MAX3485E/MAX3490E/MAX3491E)

● Taxa de Slew Limitada para Transmissão de Dados sem Erros (MAX3483E/MAX3488E)

● Modo de Desligamento de Baixa Corrente de 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Faixa de Tensão de Entrada de Modo Comum de -7V a +12V

● Versões Full-Duplex e Half-Duplex Disponíveis

● Pinagem Padrão da Indústria 75176 (MAX3483E/MAX3485E/MAX3486E)

● Limitação de Corrente e Desligamento Térmico para Proteção contra Sobrecarga do Driver

andnbsp;

Aplicações

● Telecomunicações

● Redes de Área Local de Controle Industrial

● Transceptores para Aplicações Sensíveis a EMI

● Redes Digitais de Serviços Integrados

andnbsp;

Descrição Geral

Os dispositivos da família MAX3483E (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) são transceptores de baixa potência de +3,3V protegidos contra ESD de andplusmn;15kV para comunicações RS-485 e RS-422. Cada dispositivo contém um driver e um receptor. Os MAX3483E e MAX3488E apresentam drivers com taxa de slew limitada que minimizam a EMI e reduzem as reflexões causadas por cabos terminados incorretamente, permitindo a transmissão de dados sem erros em taxas de dados de até 250kbps. O MAX3486E, parcialmente limitado pela taxa de slew, transmite até 2,5Mbps. Os MAX3485E, MAX3490E e MAX3491E transmitem a até 12Mbps.

Todos os dispositivos apresentam proteção aprimorada contra descarga eletrostática (ESD). Todas as saídas do transmissor e entradas do receptor são protegidas a andplusmn;15kV usando Descarga por Faísca IEC 1000-4-2, andplusmn;8kV usando Descarga por Contato IEC 1000-4-2 e andplusmn;15kV usando o Modelo de Corpo Humano.

Os drivers são limitados em corrente de curto-circuito e são protegidos contra dissipação de energia excessiva por circuitos de desligamento térmico que colocam as saídas do driver em um estado de alta impedância. A entrada do receptor possui um recurso à prova de falhas que garante uma saída lógica alta se ambas as entradas estiverem em circuito aberto.

Os MAX3488E, MAX3490E e MAX3491E apresentam comunicação full duplex, enquanto os MAX3483E, MAX3485E e MAX3486E são projetados para comunicação half-duplex.
