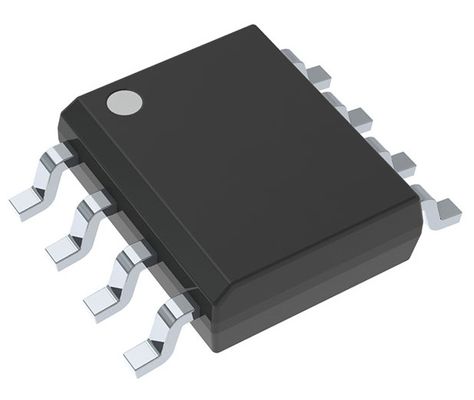

Transceptor CAN FD TCAN1051VDQ1 5V 5Mbps Taxa de Dados Flexível ±58V Proteção contra Falhas 1.8V-5V Lógica I/O SOIC-8 -40°C a +125°C AEC-Q100 Grau 1

TCAN1051VDQ1

Características

• AEC Q100: Qualificado para aplicações automotivas: grau de temperatura 1: -40°C a 125°C, TA: Nível de classificação HBM: ±16 kV

• Cumprir os padrões ISO 11898-2:2016 e ISO 11898-5:2007 de camada física

• Capacidade de segurança funcional  Documentação disponível para ajudar no projecto de sistemas de segurança funcionais

• "Turbo" PODE:– All devices support classic CAN and 2 Mbps CAN FD (flexible data rate) and "G" options support 5 Mbps– Short and symmetrical propagation delay times and fast loop times for enhanced timing margin– Higher data rates in loaded CAN networks

• Desempenho EMC: suporta SAE J2962-2 e IEC 62228-3 (até 500 kbps) sem estrangulamento de modo comum

• Intervalo de tensão de entrada/saída suporta MCU de 3,3 V e 5 V

• Comportamento passivo ideal quando desligado de energia Bus e terminais lógicos são de alta impedância (sem carga) Power up/down com operação livre de falhas na saída de bus e RXD

• Características de proteção: Proteção ESD IEC até ±15 kV ±58 V (non-H variants) and ±70 V (H variants)– Undervoltage protection on VCC and VIO (V variants only) supply terminals– Driver dominant time out (TXD DTO) - Data rates down to 10 kbps– Thermal shutdown protection (TSD)

• Voltagem de entrada de modo comum do receptor: ±30 V

• Retardo típico do loop: 110 ns

• Temperaturas de junção de ¥55°C a 150°C

• Disponível em embalagem SOIC (8) e VSON (8) sem chumbo (3.0 mm x 3,0 mm) com capacidade de inspecção óptica automatizada (AOI) melhorada

Aplicações

• Automóveis e transportes

• Todos os dispositivos suportam redes CAN de alta carga

• Máquinas pesadas ISOBUS aplicações ISO 11783

Descrição

Esta família de transceptores CAN atende ao padrão de camada física CAN (Controller Area Network) de alta velocidade ISO11898-2 (2016).Todos os dispositivos são concebidos para utilização em redes CAN FD até 2 Mbps (megabits por segundo)Os dispositivos com números de peça que incluem o sufixo "G" são concebidos para velocidades de dados de até 5 Mbps,e versões com o "V" têm uma entrada de fonte de alimentação secundária para o nível de I/O mudando os limiares do pin de entrada e o nível de saída RXDEsta família de dispositivos vem com modo silencioso, que também é comumente referido como modo de somente escuta.todos os dispositivos incluem muitos recursos de proteção para melhorar a robustez do dispositivo e da rede.

Informações

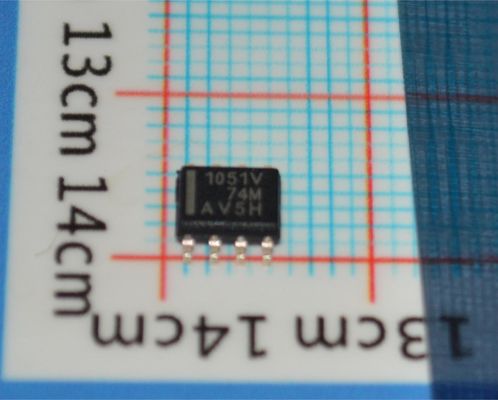

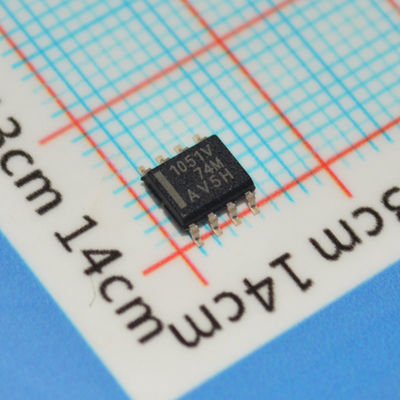

Desenho
