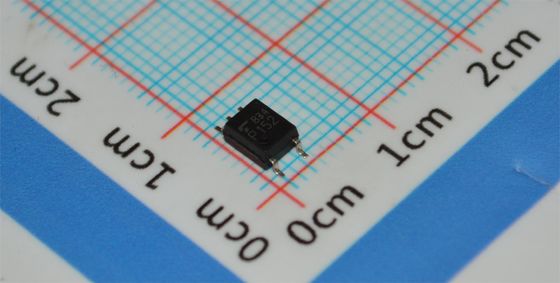

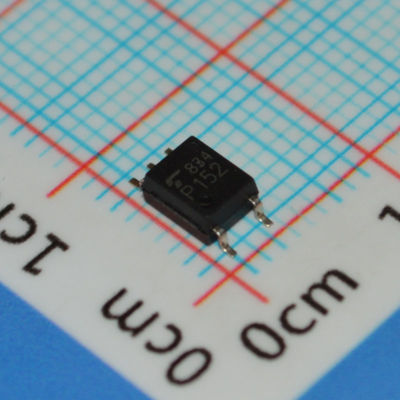

TLP152
Características
Tipo lógico do tampão (saída de pólo totémico)
Corrente de pico de saída: ±2,5 A (máximo)
Temperatura de funcionamento: -40 a 100 °C
Corrente de alimentação: 3,0 mA (máximo)
Tensão de alimentação: 10 a 30 V
Corrente de entrada de limiar: 7,5 mA (máximo)
Tempo de atraso de propagação: tpHL = 190 ns (máximo), tpLH = 170 ns (máximo)
Imunidade transitória de modo comum: ±20 kV/μs (min)
Voltagem de isolamento: 3750 Vrms (min)
Normas de segurança
UL-aprovado: UL1577, número de ficheiro E67349
cUL-aprovado: Serviço de Aceitação de Componentes CSA n.o 5A Arquivo n.o E67349
Homologado pelo VDE: EN60747-5-5, EN60065 ou EN60950-1 (nota 1)
: EN62368-1 (Em preparação) (Nota 1)
Aprovado pelo CQC: GB4943.1, GB8898 Fábrica da Tailândia
Aplicações
• Painéis de exibição de plasma (PDP)
• Inversores industriais
• Motoristas de porta MOSFET
• Dirigentes de portões IGBT
Descrição
O TLP152 é um fotoacoplador em um pacote de SO6 que consiste em um diodo emissor de luz infravermelho (LED) GaAlAs acoplado opticamente a um chip IC fotodetector de alta velocidade de alto ganho integrado.O chip IC fotodetector tem um escudo interno para fornecer uma alta imunidade transitória de modo comum de ± 20 kV/μs e, portanto, imunidade superior ao ruído entre os pinos de entrada e saídaO TLP152 possui uma saída de pólo totem que pode absorver e produzir corrente.
Informações
|
Categoria
|
|
|
|
Mfr
|
|
|
|
Série
|
|
|
|
Embalagem
|
Tape & Reel (TR)
Faixa de corte (TC)
Digi-Reel®
|
|
|
Estatuto da parte
|
|
|
|
Tecnologia
|
|
|
|
Número de canais
|
|
|
|
Voltagem - Isolamento
|
|
|
|
Imunidade transitória em modo comum (min)
|
|
|
|
Retardo de propagação tpLH / tpHL (máximo)
|
|
|
|
Distorção da largura do pulso (máximo)
|
|
|
|
Tempo de subida / queda (tipo)
|
|
|
|
Corrente - Alta e baixa potência
|
|
|
|
Corrente - Pico de saída
|
|
|
|
Voltagem - para a frente (Vf) (tipo)
|
|
|
|
Corrente - Direção de corrente contínua (Se) (máximo)
|
|
|
|
Voltagem - Fornecimento de saída
|
|
|
|
Temperatura de funcionamento
|
|
|
|
Tipo de montagem
|
|
|
|
Embalagem / Caixa
|
6-SOIC (0,179", 4,55 mm de largura), 5 Leads
|
|
|
Pacote de dispositivos do fornecedor
|
|
|
|
Agência de homologação
|
|
|
|
Número do produto de base
|
|
Desenho
