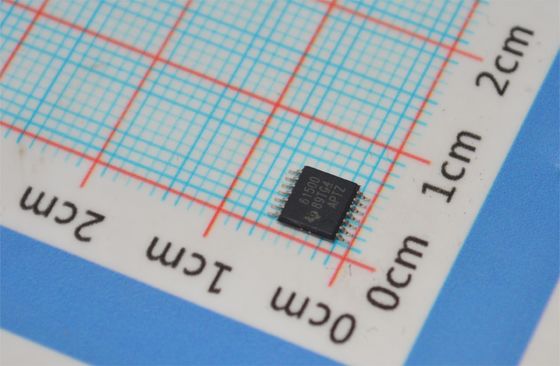

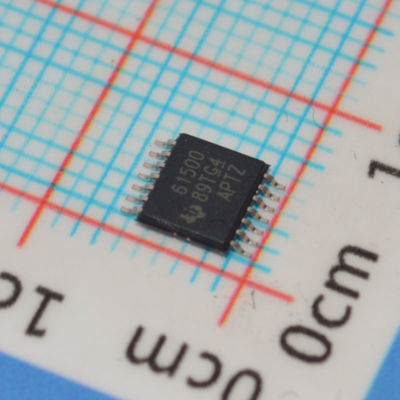

TPS61500PWPR 5V 1.2A Boost Converter 2.5-5.5V Entrada 95% Eficiência 1MHz 14-HTSSOP -40°C a +85°C

TPS61500PWPR

andnbsp;

Características

andbull; Faixa de Tensão de Entrada de 2,9 V a 18 V

andbull; Chave de Alimentação Interna de 3 A, 40 V andndash; Quatro LEDs de 3 W a partir de uma entrada de 5 V andndash; Oito LEDs de 3 W a partir de uma entrada de 12 V

andbull; Conversão de Energia de Alta Eficiência: Até 93%

andbull; Frequência Definida por Resistor Externo: 200 kHz a 2,2 MHz

andbull; Soft Start Definido pelo Usuário em Carga Total

andbull; Proteção contra Sobretensão Programável

andbull; Atenuação Analógica e PWM Puro

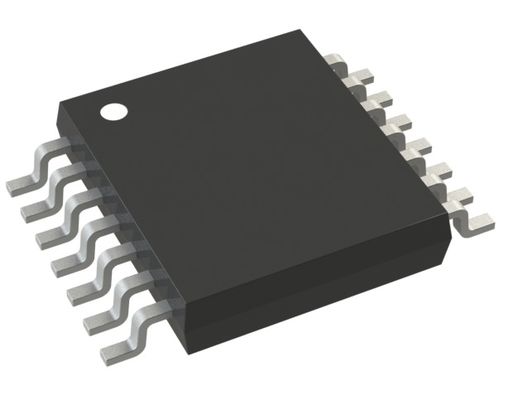

andbull; Pacote HTSSOP de 14 pinos com PowerPADandtrade;

andnbsp;

Aplicações

andbull; Retroiluminação de Monitor

andbull; LED de Alto Brilho de 1 W ou 3 W

andnbsp;

Descrição

O TPS61500 é um regulador de comutação monolítico com chave de alimentação integrada de 3 A, 40 V. É um driver ideal para LEDs de alto brilho de 1 W ou 3 W. O dispositivo possui uma ampla faixa de tensão de entrada para suportar aplicações com tensão de entrada de baterias de várias células ou trilhos de alimentação regulados de 5 V ou 12 V. Vin 5 V PWM C4 C5 R4 1 A corrente do LED é definida com um resistor sensor externo R3, e a tensão de feedback que é regulada para 200 mV por um loop de controle PWM (modulação por largura de pulso) em modo de corrente, conforme mostrado no Circuito de Aplicação Típica. O dispositivo suporta métodos de atenuação analógica e PWM puro para controle de brilho do LED. Conectar um capacitor ao pino DIMC configura o dispositivo para ser usado para atenuação analógica, e a corrente do LED varia proporcionalmente ao ciclo de trabalho de um sinal PWM externo. Flutuar o pino DIMC configura o dispositivo para atenuação PWM pura, com a corrente média do LED sendo o ciclo de trabalho do sinal PWM vezes uma corrente de LED definida. O dispositivo possui uma função de soft-start programável para limitar a corrente de irrupção durante a inicialização, e possui outros recursos de proteção integrados, como limite de sobrecorrente pulso a pulso, proteção contra sobretensão e desligamento térmico. O TPS61500 está disponível em um pacote HTSSOP de 14 pinos com PowerPAD.

andnbsp;

Informações

andnbsp;

Desenho
