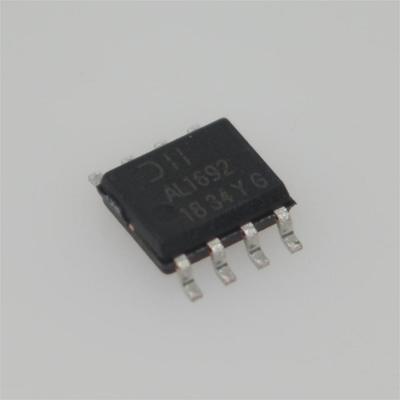

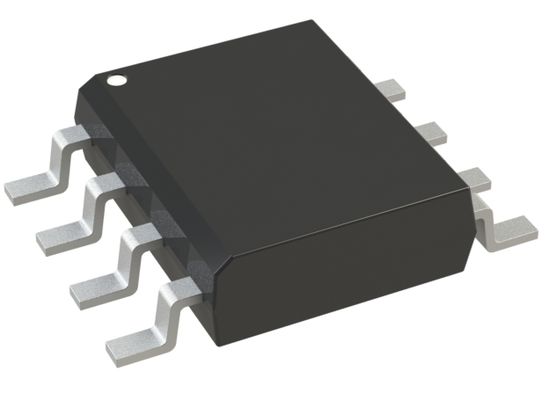

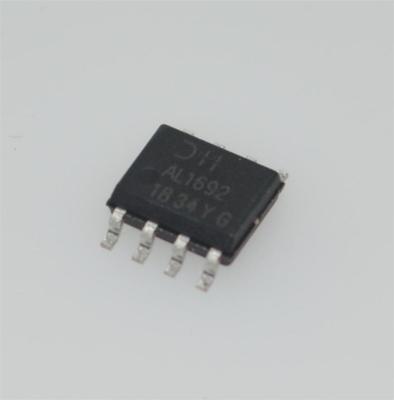

AL1692S-13 90V 0,5A Condutor LED PF>0,9 SOP-8 não dimmavel -40°C a +105°C Alta eficiência

AL1692S-13

andnbsp;

Características

 Tolerância de detecção de corrente apertada: andplusmn;3%

 Baixa corrente de inicialização: 100andmicro;A Típico

 Baixa corrente de operação: 210andmicro;A (Frequência de comutação a 4kHz)

 Indutor de enrolhamento único

 Ampla gama de compatibilidade com dimmers

 Para alimentação do controlador pode acionar até 25W

 Para opções de MOSFET: 600V/2A

 Curva de escurecimento NEMA SSL6 compatível

 Proteções internas

 Bloqueio de subtensão (UVLO)

 Blanking de borda de ataque (LEB)

 Proteção contra sobrecorrente ciclo a ciclo (OCP)

 Proteção contra circuito aberto/curto de saída (OVP/OSP)

 Proteção de retrocesso térmico (TFP)

 Proteção contra sobretemperatura (OTP)

 Pacotes SO-8 (Controlador) e SO-7 (Com MOSFET)

 Totalmente livre de chumbo e totalmente compatível com RoHSandnbsp;

 Livre de halogênio e antimônio. Dispositivo andldquo;Verdeandrdquo;andnbsp;

andnbsp;

Aplicações

 Lâmpadas LED dimerizáveis ​​por rede elétrica

 Drivers de fonte de alimentação LED offline

andnbsp;

Descrição

O DIODESandtrade; AL1692 é um controlador/driver LED dimerizável de alto desempenho, alto fator de potência, alta eficiência e alta precisão de corrente buck-boost e flyback para aplicações de lâmpadas LED dimerizáveis ​​por triac. A topologia AL1692 fornece uma corrente de saída precisa em uma ampla regulação de linha e carga. A ampla frequência de comutação opera no modo de condução de limite (BCM) para facilitar o projeto e os testes de EMI/EMC, para atender aos mais recentes padrões regulatórios.

O controlador AL1692 com MOSFET externo pode suportar uma aplicação de maior potência de saída, até 25W. O driver de LED AL1692-20C integra MOSFET de 600V/2A. As soluções da plataforma AL1692 podem cobrir aplicações de 120Vac e 230Vac. O AL1692 possui o ponto de disparo de proteção de retrocesso térmico integrado para reduzir automaticamente a corrente de saída. Outros recursos de proteção aprimoram a segurança e a confiabilidade do sistema de iluminação LED.

A curva de escurecimento AL1692 é compatível com o padrão NEMA SSL6. O AL1692 se aplica a uma ampla gama de dimmers, incluindo dimmer de borda de ataque e de borda de fuga, para obter uma atenuação profunda de até 1%.

O controlador AL1692 está disponível no pacote SO-8. O AL1692-20C está disponível no pacote SO-7.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
