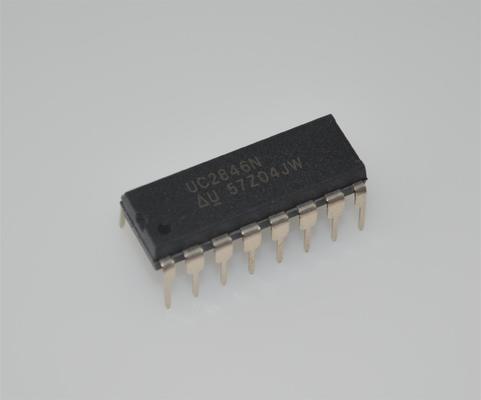

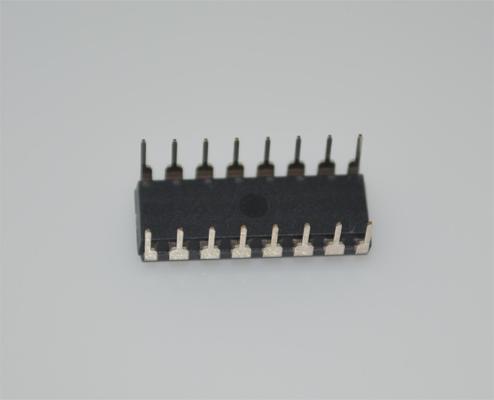

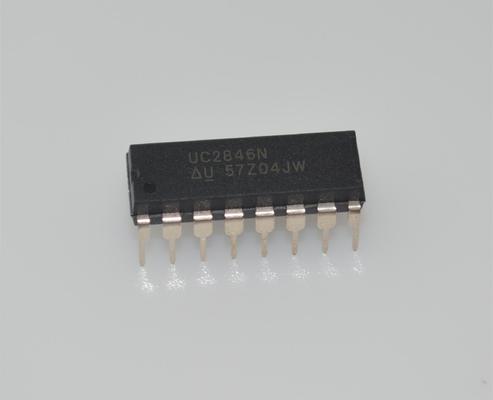

Controlador PWM de Modo de Corrente UC2846N 500kHz, Entrada 8-40V 1A Totem Pole DIP-16 -40°C a +85°C

UC2846N

andnbsp;

Características

andbull; Compensação automática de avanço

andbull; Limitação de corrente pulso a pulso programável

andbull; Correção automática de simetria na configuração push-pull

andbull; Características aprimoradas de resposta à carga

andbull; Capacidade de operação em paralelo para sistemas de energia modular

andbull; Amplificador de detecção de corrente diferencial com ampla faixa de modo comum

andbull; Supressão de pulso duplo

andbull; Saídas totem-pole de 500 mA (pico)

andbull; andplusmn;1% Referência de BandGap

andbull; Bloqueio de subtensão

andbull; Capacidade de partida suave

andbull; Terminal de desligamento

andbull; Operação de 500 kHz

andnbsp;

Aplicações

andbull; Conversores de energia para telecomunicações

andbull; Conversores de energia industrial

andnbsp;

Descrição

A família UC1846/7 de dispositivos de controle oferece todos os recursos necessários para implementar esquemas de controle de modo de corrente de frequência fixa, mantendo uma contagem mínima de peças externas. O desempenho superior desta técnica pode ser medido na melhoria da regulação de linha, nas características aprimoradas de resposta à carga e em um circuito de controle mais simples e fácil de projetar. As vantagens topológicas incluem capacidade inerente de limitação de corrente pulso a pulso, correção automática de simetria para conversores push-pull e a capacidade de colocar módulos de energia em paralelo, mantendo o compartilhamento de corrente igual.

O circuito de proteção inclui bloqueio de subtensão embutido e limite de corrente programável, além da capacidade de partida suave. Uma função de desligamento também está disponível, que pode iniciar um desligamento completo com reinício automático ou travar a fonte.

Outras características incluem operação totalmente travada, supressão de pulso duplo, capacidade de ajuste de prazo e uma referência de band gap com corte de andplusmn;1%.

O UC1846 apresenta saídas baixas no estado OFF, enquanto o UCx847 apresenta saídas altas no estado OFF.

andnbsp;

INFORMAÇÕES

andnbsp;

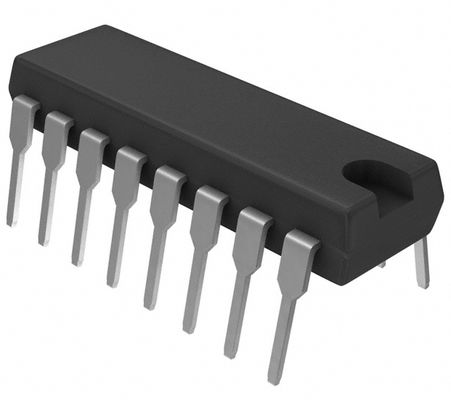

Desenho
