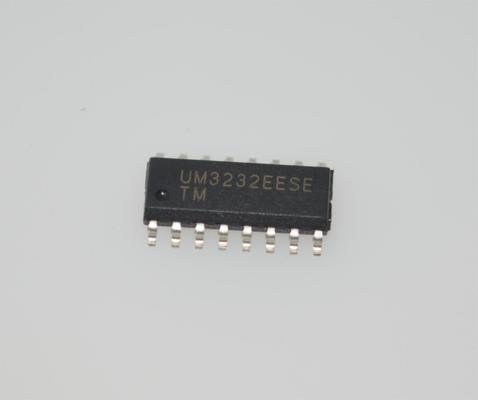

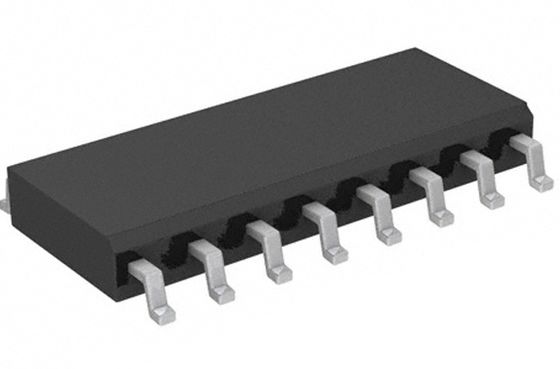

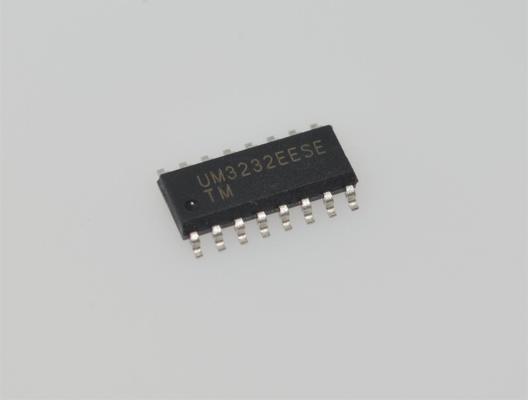

UM3232EESE Transceptor RS-232 3V-5.5V 1Mbps 2Tx/2Rx ±15kV ESD SOIC-16 -40°C a +85°C

UM3232EESE

andnbsp;

Características

andnbsp;Atende aos padrões True EIA/TIA-232-F de uma fonte de alimentação de +3,0V a +5,5V

andnbsp;Atende aos níveis EIA/TIA-562 de andplusmn;3,7V com tensões de alimentação tão baixas quanto 2,7V

andnbsp;Especificações ESD aprimoradas:

andnbsp; andnbsp;andplusmn;15kV Modo Corpo Humano

andnbsp; andnbsp;andplusmn;15kV Modo Descarga de Ar IEC61000-4-2

andnbsp; andnbsp;andplusmn;8kV Modo Descarga por Contato IEC61000-4-2

andnbsp;1andmu;A Desligamento de Baixa Potência (UM3221E/UM3222E)

andnbsp;Taxa de transmissão mínima de 250kbps

andnbsp;Taxa de subida máxima garantida de 30V/andmu;s

andnbsp;Desempenho de travamento excede 200mA

andnbsp;Hot Swap e Fail-Safe

andnbsp;E/S Lógica compatível com lógica de 1,8V @ VCC=3,3V

andnbsp;

Aplicações

Equipamentos de Automação Industrial

Equipamentos alimentados por bateria

Equipamentos Portáteis

Terminais POS

andnbsp;

Descrição

As séries UM3221E/UM3222E/UM3232E são transceptores RS-232 alimentados por 3,3V destinados a aplicações portáteis ou portáteis. O UM3221E possui um driver/um receptor, enquanto o UM3222E/UM3232E possui dois drivers/dois receptores. O dispositivo apresenta baixo consumo de energia, capacidade de alta taxa de dados e proteção ESD aprimorada. A classificação ESD de todas as saídas do transmissor e entradas do receptor é de andplusmn;15kV para o modo corpo humano e métodos de descarga de ar IEC61000-4-2, e acima de andplusmn;8kV para métodos de descarga por contato IEC61000-4-2. Os pinos de E/S lógicos são protegidos para andplusmn;2kV para o modo corpo humano.

O tamanho reduzido, o pacote de baixo perfil e o uso de pequenos capacitores de 0,1andmu;F também garantem economia de espaço na placa. Taxas de dados superiores a 250kbps são garantidas nas piores condições de carga. Esta família é totalmente compatível com sistemas somente 3,3V, sistemas mistos de 1,8V e 3,3V, sistemas mistos de 3,3V e 5,0V e sistemas somente 5,0V.

O UM3221E/UM3222E possui um modo de desligamento de baixa potência, onde as saídas do driver e as bombas de carga dos dispositivos são desativadas. Durante o desligamento, a corrente de alimentação cai para menos de 1andmu;A, o que reduz o consumo de energia em sistemas portáteis alimentados por bateria ou outros sistemas de baixo consumo de energia. Os receptores UM3221E/UM3222E permanecem ativos no modo de desligamento, permitindo o monitoramento de sinais externos.

O UM3221E/UM3222E e UM3232E são compatíveis em pinos, pacote e funcionalmente com os padrões da indústria MAX242 e MAX 232, respectivamente.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
