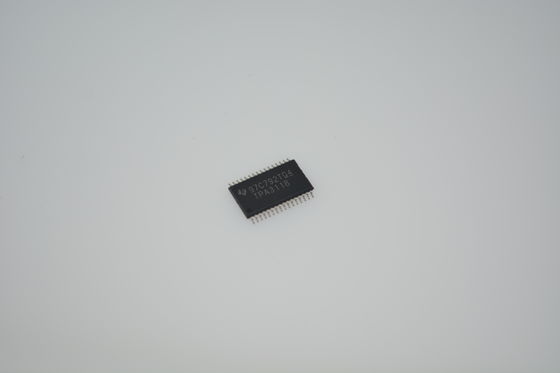

TPA3118D2DAP Amplificador Estéreo Classe D de 30W, Entrada 4.5-26V, 90% Eficiência, HTSSOP-32, -40°C a +85°C

TPA3118D2DAP

andnbsp;

Características andnbsp;

andbull; Suporta Múltiplas Configurações de Saída

andndash; 2andtimes;50W em uma carga BTL de 4-andOmega; a 21 V (TPA3116D2)

andndash; 2andtimes;30W em uma carga BTL de 8-andOmega; a 24 V (TPA3118D2)

andndash; 2andtimes;15W em uma carga BTL de 8-andOmega; a 15 V (TPA3130D2)

andbull; Ampla Faixa de Tensão: 4,5 V a 26 V

andbull; Operação Classe D Eficiente

andndash; >90% de Eficiência de Potência Combinada com Baixa Perda em Repouso Reduz Consideravelmente o Tamanho do Dissipador de Calor

andndash; Esquemas de Modulação Avançados

andbull; Múltiplas Frequências de Comutação

andndash; Evitar AM

andndash; Sincronização Mestre e Escravo

andndash; Até 1,2 MHz de Frequência de Comutação

andbull; Arquitetura de Estágio de Potência de Feedback com Alto PSRR Reduz os Requisitos da PSU

andbull; Limite de Potência Programável

andbull; Entradas Diferenciais e Single-Ended

andbull; Modo Estéreo e Mono com Configuração Mono de Filtro Único

andbull; Fonte de Alimentação Única Reduz a Contagem de Componentes

andbull; Circuitos de Autoproteção Integrados, Incluindo Sobretensão, Subtensão, Sobretemperatura, Detecção DC e Curto-Circuito com Relatório de Erro

andbull; Pacotes Termicamente Aprimorados

andndash; DAD (32-Pin HTSSOP Pad Up)

andndash; DAP (32-Pin HTSSOP Pad Down)

andbull;andndash;40anddeg;C a 85anddeg;C Faixa de Temperatura Ambiente

andnbsp;

Aplicações

andbull; Mini-Micro Componente, Barra de Som, Docks

andbull; Automotivo After-Market

andbull; CRTTV

andbull; Aplicações de Áudio para Consumidores

andnbsp;

Descrição

A série TPA31xxD2 são estágios de potência de amplificador digital estéreo eficientes para acionar alto-falantes de até 100 W / 2 Ω em mono. A alta eficiência do TPA3130D2 permite que ele faça 2 andtimes; 15 W sem dissipador de calor externo em uma PCB de camada única. O TPA3118D2 pode até mesmo rodar 2 andtimes; 30 W / 8 Ω sem dissipador de calor em uma PCB de camada dupla. Se for necessária ainda mais potência, o TPA3116D2 faz 2 andtimes; 50 W / 4 Ω com um pequeno dissipador de calor preso ao seu PowerPAD superior. Todos os três dispositivos compartilham a mesma pegada, permitindo que uma única PCB seja usada em diferentes níveis de potência.

O circuito oscilador/PLL avançado TPA31xxD2 emprega uma opção de frequência de comutação múltipla para evitar interferências AM; isso é alcançado em conjunto com uma opção de mestre ou escravo, tornando possível sincronizar vários dispositivos.

Os dispositivos TPA31xxD2 são totalmente protegidos contra falhas com proteção contra curto-circuito e proteção térmica, bem como proteção contra sobretensão, subtensão e DC. As falhas são relatadas ao processador para evitar que os dispositivos sejam danificados durante condições de sobrecarga.
