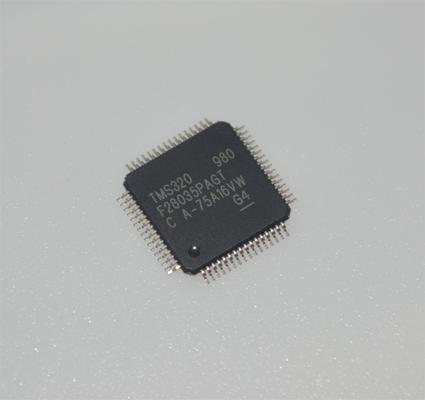

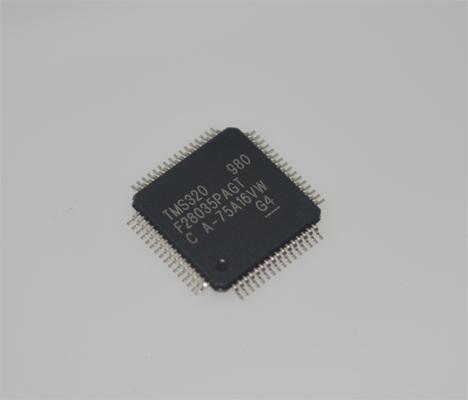

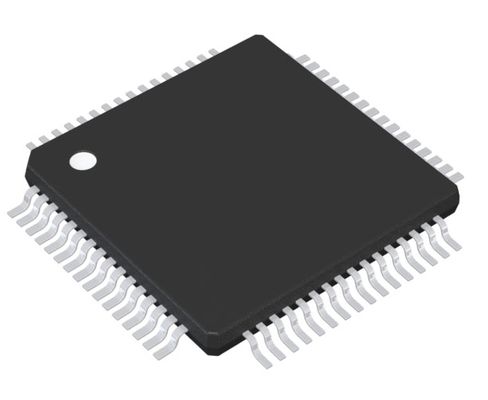

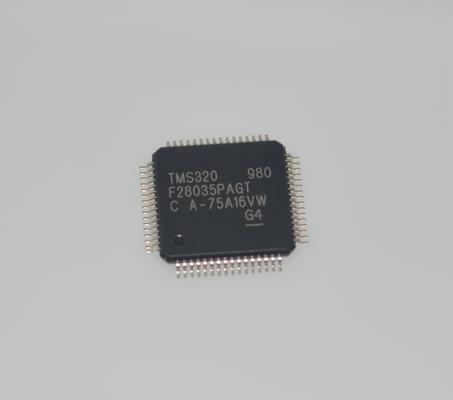

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12 bits ADC 16 PWM TQFP-64 -40°C a +105°C

TMS320F28035PAGT

Características

• CPU de 32 bits de alta eficiência (TMS320C28x) ¢ 60MHz (16.67ns cycle time)– 16 × 16 and 32 × 32 MAC operations– 16 × 16 dual MAC– Harvard bus architecture– Atomic operations– Fast interrupt response and processing– Unified memory programming model– Code-efficient (in C/C++ and Assembly)

• Acelerador de Lei de Controle Programável (CLA) ¢ Acelerador matemático de ponto flutuante de 32 bits ¢ Executa código independentemente da CPU principal

• Indiano: Pequeno indiano

• Suporte de varredura de limites do JTAG® Padrão IEEE 1149.1-1990 Portão de acesso de teste padrão e Arquitetura de varredura de limites

• Baixo custo tanto para o dispositivo como para o sistema:ÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂÂ

• Relógio:  Dois osciladores internos de pin zero  Oscilador de cristal no chip e entrada de relógio externa  Módulo de temporizador Watchdog  Circuito de detecção de relógio ausente

• Até 45 pinos GPIO multiplexados e programáveis individualmente com filtragem de entrada

• Bloco de Interrupção Periférica (PIE) que suporta todas as interrupções periféricas

• Três temporizadores de CPU de 32 bits

• temporizador de 16 bits independente em cada Modulador de Largura de Pulso Aprimorado (ePWM)

• Memória on-chip Flash, SARAM, OTP, ROM de arranque disponível

• Módulo de segurança de códigos

• Chave e bloqueio de segurança de 128 bits Protege blocos de memória seguros

• Serial port peripherals– One Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART) module– Two Serial Peripheral Interface (SPI) modules– One Inter-Integrated-Circuit (I2C) module– One Local Interconnect Network (LIN) module– One Enhanced Controller Area Network (eCAN) module

• Enhanced control peripherals– ePWM– High-Resolution PWM (HRPWM)– Enhanced Capture (eCAP) module– High-Resolution Input Capture (HRCAP) module– Enhanced Quadrature Encoder Pulse (eQEP) module– Analog-to-Digital Converter (ADC)– On-chip temperature sensor– Comparator

• Características avançadas de emulação  Funções de análise e ponto de interrupção  Debug em tempo real através de hardware

• Opções de pacotes: 56 pinos RSH Quad Flatpack muito fino (sem chumbo) (VQFN)

• Opções de temperatura: T: 40°C a 105°C S: 40°C a 125°C Q: 40°C a 125°C (qualificação AEC Q100 para aplicações automotivas)

Aplicações

• Unidade exterior de ar condicionado

• Controle de accionamento do operador da porta

• Conversor DC/DC

• Inverter e controlo do motor

• Carregador integrado (OBC) e sem fios

• Equipamento automático de triagem

• Máquinas têxteis

• Máquina de solda

• Estação de carregamento AC (pilha)

• Estação de carregamento de CC (pilha)

• Módulo de energia da estação de carregamento de veículos eléctricos

• Modulo de carregamento sem fio do veículo

• Sistema de conversão de potência de armazenamento de energia (PCS)

• Micro inversor

• Otimizador de energia solar

• Inversor de cordas

• Módulo de controlo de accionamento AC

• Controlador de segmento de motor linear

• Módulo do estágio de potência do servoacionamento

• Motor BLDC de entrada AC

• Motor BLDC de entrada em CC

• AC-DC industrial

• UPS trifásico

• Rede de comerciantes e servidores da PSU

• Rectificadores comerciais de telecomunicações

Descrição

Os microcontroladores de 32 bits C2000TM são otimizados para processamento, detecção e ação para melhorar o desempenho de circuito fechado em aplicações de controle em tempo real, como acionamentos de motores industriais;Inversores solares e energia digitalA linha C2000 inclui as MCU de desempenho Premium e as MCU de desempenho Entry.

A família de microcontroladores F2803x fornece a potência do núcleo C28x e do Acelerador de Lei de Controle (CLA), juntamente com periféricos de controle altamente integrados em dispositivos de baixa contagem de pinos.Esta família de códigos é compatível com códigos anteriores baseados em C28x, e também proporciona um elevado nível de integração analógica.

Um regulador de tensão interno permite a operação de trilho único.Comparadores analógicos com referências internas de 10 bits foram adicionados e podem ser encaminhados diretamente para controlar as saídas PWMO ADC converte de 0 a 3,3 V de faixa de escala fixa e suporta referências VREFHI/VREFLO proporcionais.
