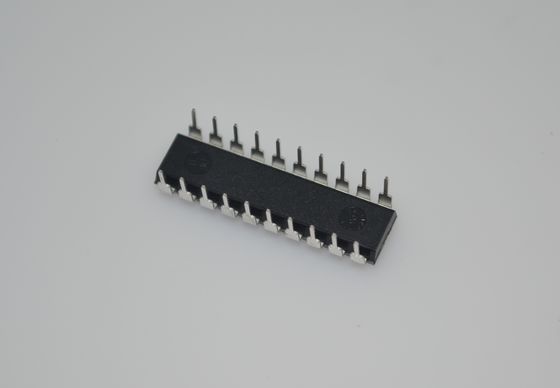

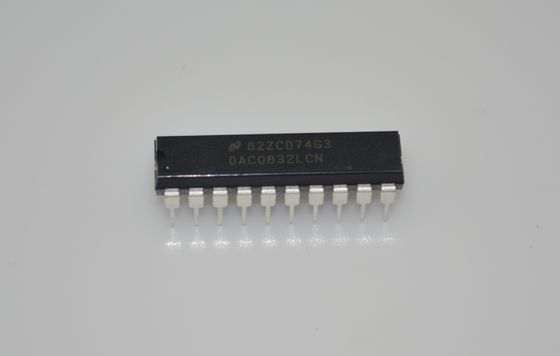

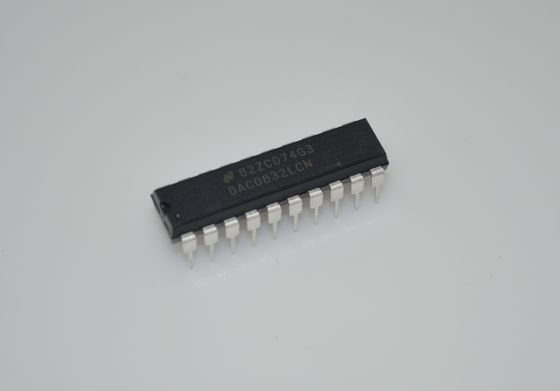

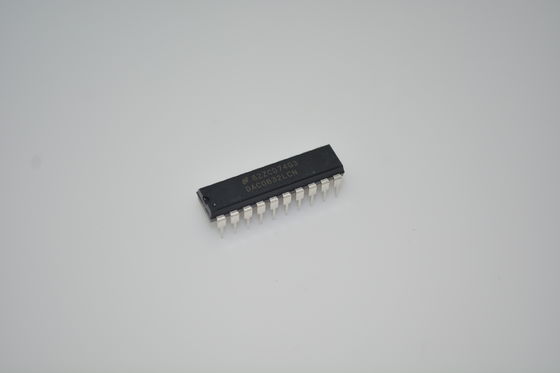

DAC0832LCN Multiplicação de 8 bits DAC 1μs Tempo de fixação ±10V Saída 20mW Potência DIP-20 0°C a +70°C

DAC0832LCN

andnbsp;

CARACTERÍSTICAS

andbull; Entradas de dados digitais com buffer duplo, buffer único ou passagem direta

andbull; Fácil intercâmbio e compatível com pinos com a série DAC1230 de 12 bits

andbull; Interface direta com todos os microprocessadores populares

andbull; Linearidade especificada apenas com ajuste de zero e escala totalandmdash;NÃO MELHOR AJUSTE DE LINHA RETA.

andbull; Funciona com referência andplusmn;10V - Multiplicação de 4 quadrantes completos

andbull; Pode ser usado no modo de comutação de tensão

andbull; Entradas lógicas que atendem às especificações de nível de tensão TTL (limiar lógico de 1,4 V)

andbull; Opera andldquo;STAND ALONEandrdquo; (sem andmu;P) se desejado

andbull; Disponível em pacote SOIC ou PLCC de 20 pinos

andnbsp;

ESPECIFICAÇÕES CHAVE

andbull; Tempo de estabilização da corrente: 1 andmu;s

andbull; Resolução: 8 bits

andbull; Linearidade: 8, 9 ou 10 bits (garantido em toda a temperatura)

andbull; Tempco de ganho: 0,0002% FS/anddeg;C

andbull; Baixa dissipação de energia: 20 mW

andbull; Fonte de alimentação única: 5 a 15 VCC

andnbsp;

DESCRIÇÃO

O DAC0830 é um DAC multiplicador CMOS/Si-Cr de 8 bits avançado, projetado para interfacear diretamente com os microprocessadores 8080, 8048, 8085, Z80andreg; e outros populares. Uma rede de escada de resistores R-2R de silício-cromo depositado divide a corrente de referência e fornece ao circuito excelentes características de rastreamento de temperatura (erro de linearidade máximo de 0,05% da faixa de escala total em toda a temperatura). O circuito usa chaves de corrente CMOS e lógica de controle para obter baixo consumo de energia e baixos erros de corrente de fuga de saída. Circuitos especiais fornecem compatibilidade com o nível de tensão de entrada lógica TTL.

O buffer duplo permite que esses DACs emitam uma tensão correspondente a uma palavra digital enquanto mantêm a próxima palavra digital. Isso permite a atualização simultânea de qualquer número de DACs.

A série DAC0830 são os membros de 8 bits de uma família de DACs compatíveis com microprocessadores (MICRO DAC).
