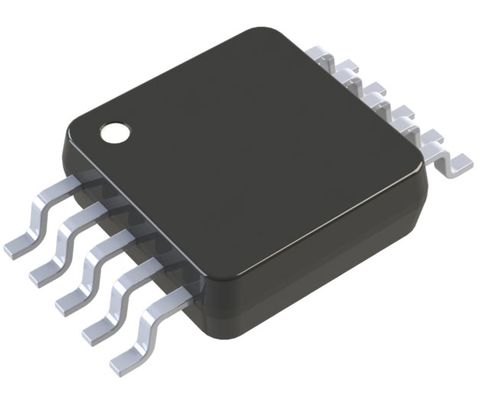

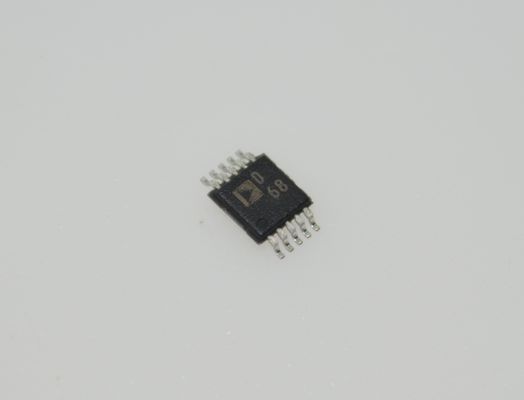

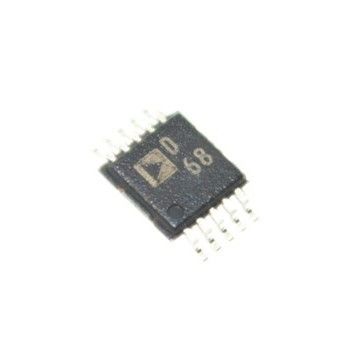

AD9833BRMZ DDS Programável 12,65MHz Clock 0-12,5MHz Saída Interface SPI, 2,3-5,5V, MSOP-10, -40°C a +105°C

AD9833BRMZ

andnbsp;

CARACTERÍSTICAS

Frequência e fase programáveis digitalmente Consumo de energia de 12,65 mW a 3 V Faixa de frequência de saída de 0 MHz a 12,5 MHz Resolução de 28 bits: 0,1 Hz a 25 MHz de clock de referência Saídas de onda senoidal, triangular e quadrada Fonte de alimentação de 2,3 V a 5,5 V Nenhum componente externo necessário Interface SPI de 3 fios Faixa de temperatura estendida: andminus;40anddeg;C a +105anddeg;C Opção de desligamento Pacote MSOP de 10 pinos Qualificado AEC-Q100 para aplicações automotivas

andnbsp;

APLICAÇÕES

Geração de estímulo de frequência/forma de onda Medição de fluxo de líquido e gás Aplicações sensoriais: proximidade, movimento e detecção de defeitos Perda/atenuação de linha Equipamentos de teste e médicos Geradores de varredura/clock Aplicações de reflectometria no domínio do tempo (TDR)

andnbsp;

DESCRIÇÃO GERAL

O AD9833 é um gerador de forma de onda programável de baixa potência, capaz de produzir saídas de onda senoidal, triangular e quadrada. A geração de forma de onda é necessária em vários tipos de aplicações de sensoriamento, atuação e reflectometria no domínio do tempo (TDR). A frequência e a fase de saída são programáveis por software, permitindo fácil ajuste. Nenhum componente externo é necessário. Os registradores de frequência têm 28 bits de largura: com uma taxa de clock de 25 MHz, a resolução de 0,1 Hz pode ser alcançada; com uma taxa de clock de 1 MHz, o AD9833 pode ser ajustado para uma resolução de 0,004 Hz.

O AD9833 é escrito através de uma interface serial de 3 fios. Esta interface serial opera em taxas de clock de até 40 MHz e é compatível com os padrões DSP e microcontroladores. O dispositivo opera com uma fonte de alimentação de 2,3 V a 5,5 V.

O AD9833 possui uma função de desligamento (SLEEP). Esta função permite que seções do dispositivo que não estão sendo usadas sejam desligadas, minimizando assim o consumo de corrente da peça. Por exemplo, o DAC pode ser desligado quando uma saída de clock está sendo gerada.

O AD9833 está disponível em um pacote MSOP de 10 pinos.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
