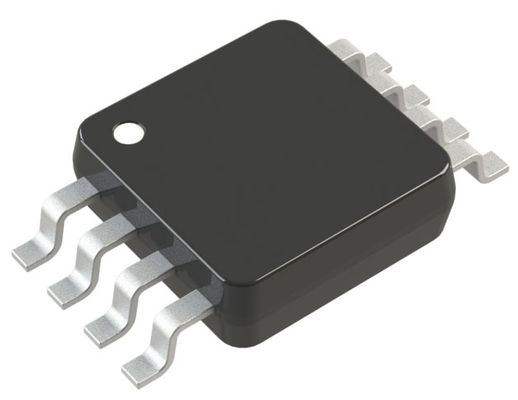

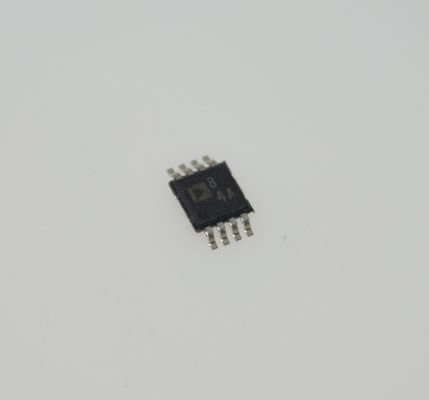

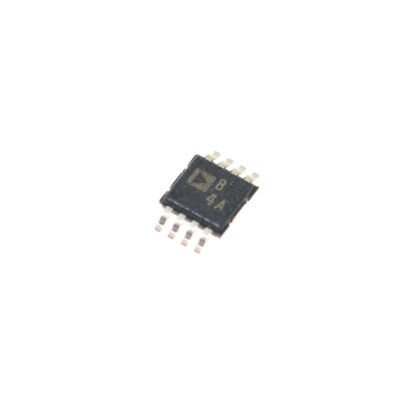

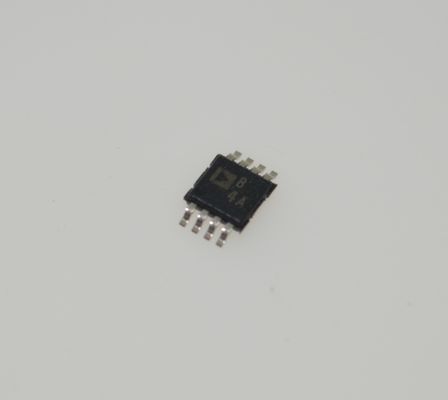

AD822ARMZ Amplificador de Instrumentação de Precisão 1nA Corrente de Bias 0,3μV/°C Drift MSOP-8 2,2-18V -40°C a +125°C

AD822ARMZ Amplificador de Instrumentação de Precisão 1nA Corrente de Polarização 0.3andmu;V/anddeg;C Deriva MSOP-8 2.2-18V -40anddeg;C a +125anddeg;C

andnbsp;

CARACTERÍSTICAS

Operação de fonte única verdadeira

andnbsp; Saídas oscilam de ponta a ponta

andnbsp; Faixa de tensão de entrada estende-se abaixo do terra

andnbsp; Capacidade de fonte única de 5 V a 30 V

andnbsp; Capacidade de fonte dupla de andplusmn;2,5 V a andplusmn;15 V

Alta capacidade de carga

andnbsp; Capacidade de carga capacitiva de 350 pF, G = +1

andnbsp; Corrente de saída mínima de 15 mA

Excelente desempenho AC para baixa potência

andnbsp; 800 andmicro;A corrente de repouso máxima por amplificador

andnbsp; Largura de banda de ganho unitário: 1,8 MHz

andnbsp; Taxa de subida de 3 V/andmu;s

Bom desempenho DC

andnbsp; 800 andmicro;V tensão de offset de entrada máxima

andnbsp; 2 andmicro;V/anddeg;C deriva de tensão de offset típica

andnbsp; 25 pA corrente de polarização de entrada máxima

Baixo ruído

andnbsp; 13 nV/andradic;Hz a 10 kHz

andnbsp; Sem inversão de fase

andnbsp;

APLICAÇÕES

Instrumentação de precisão alimentada por bateria

Pré-amplificadores de fotodiodos

Filtros ativos

Sistemas de aquisição de dados de 12 bits a 14 bits

Instrumentação médica

Referências e reguladores de baixa potência

andnbsp;

DESCRIÇÃO GERAL

O AD822 é um amplificador operacional de entrada FET duplo de precisão e baixa potência que pode operar a partir de uma única fonte de 5 V a 30 V ou de fontes duplas de andplusmn;2,5 V a andplusmn;15 V. Ele tem capacidade de fonte única verdadeira com uma faixa de tensão de entrada que se estende abaixo do trilho negativo, permitindo que o AD822 acomode sinais de entrada abaixo do terra no modo de fonte única. A oscilação da tensão de saída se estende a 10 mV de cada trilho, fornecendo a faixa dinâmica de saída máxima.

Tensão de offset de 800 andmicro;V no máximo, deriva de tensão de offset de 2 andmicro;V/anddeg;C, correntes de polarização de entrada abaixo de 25 pA e baixo ruído de tensão de entrada fornecem precisão DC com impedâncias de fonte de até um gigaohm. A largura de banda de ganho unitário de 1,8 MHz, a distorção harmônica total (THD) de andndash;93 dB a 10 kHz e a taxa de subida de 3 V/andmu;s são fornecidas com uma baixa corrente de alimentação de 800 andmicro;A por amplificador.
