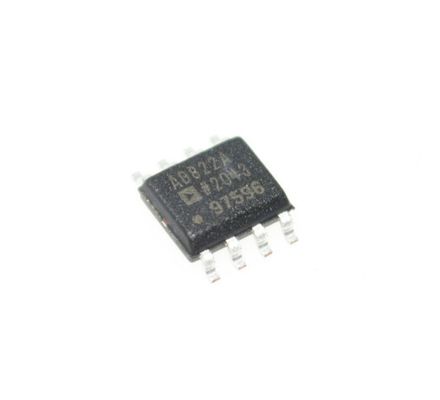

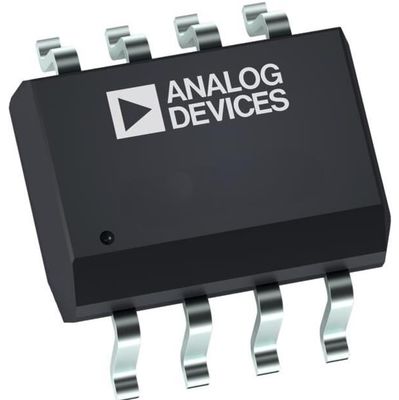

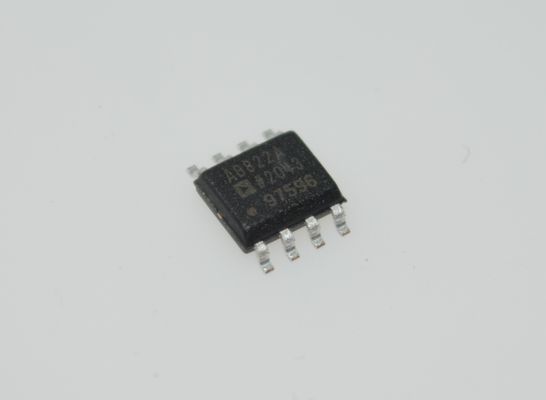

AD822ARZ Amplificador de Instrumentação de Precisão 1nA Corrente de Bias 0,3μV/°C Drift SOIC-8 2,2-18V -40°C a +125°C

AD822ARZ Amplificador de Instrumentação de Precisão 1nA Corrente de Polarização 0,3µV/°C Deriva SOIC-8 2,2-18V -40°C a +125°C

CARACTERÍSTICAS

Operação real de alimentação única

  Oscilações de saída de ponta a ponta

  Faixa de tensão de entrada estende-se abaixo do terra

  Capacidade de alimentação única de 5 V a 30 V

  Capacidade de alimentação dupla de ±2,5 V a ±15 V

Alta capacidade de carga

  Acionamento de carga capacitiva de 350 pF, G = +1

  Corrente de saída mínima de 15 mA

Excelente desempenho AC para baixa potência

  800 µA corrente de repouso máxima por amplificador

  Largura de banda de ganho unitário: 1,8 MHz

  Taxa de variação de 3 V/µs

Bom desempenho DC

  800 µV tensão de offset de entrada máxima

  2 µV/°C deriva de tensão de offset típica

  25 pA corrente de polarização de entrada máxima

Baixo ruído

  13 nV/√Hz a 10 kHz

  Sem inversão de fase

APLICAÇÕES

Instrumentação de precisão alimentada por bateria

Pré-amplificadores de fotodiodos

Filtros ativos

Sistemas de aquisição de dados de 12 bits a 14 bits

Instrumentação médica

Referências e reguladores de baixa potência

DESCRIÇÃO GERAL

O AD822 é um amplificador operacional de entrada FET duplo de precisão e baixa potência que pode operar com uma única fonte de 5 V a 30 V ou com fontes duplas de ±2,5 V a ±15 V. Ele possui capacidade real de alimentação única com uma faixa de tensão de entrada que se estende abaixo do trilho negativo, permitindo que o AD822 acomode sinais de entrada abaixo do terra no modo de alimentação única. A oscilação da tensão de saída se estende a 10 mV de cada trilho, fornecendo a faixa dinâmica de saída máxima.

A tensão de offset de 800 µV no máximo, a deriva de tensão de offset de 2 µV/°C, as correntes de polarização de entrada abaixo de 25 pA e o baixo ruído de tensão de entrada fornecem precisão DC com impedâncias de fonte de até um gigaohm. A largura de banda de ganho unitário de 1,8 MHz, a distorção harmônica total (THD) de –93 dB a 10 kHz e a taxa de variação de 3 V/µs são fornecidas com uma baixa corrente de alimentação de 800 µA por amplificador.

INFORMAÇÕES

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
