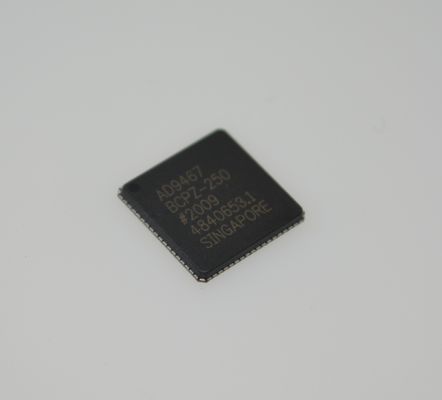

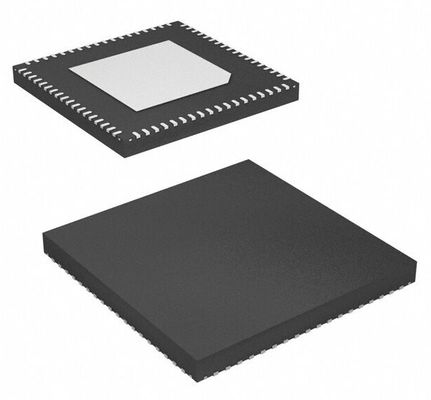

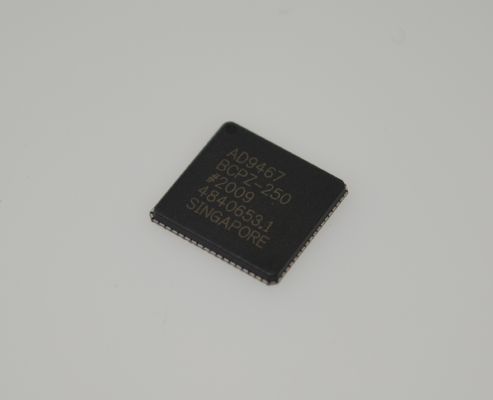

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Fornecimento de saídas LVDS LFCSP-64 -40°C a +85°C Grau industrial

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Fornecimento de saídas LVDS LFCSP-64 -40anddeg;C a +85anddeg;C Grau industrial

enbsp

Características

¢ 75,5 dBFS SNR a 210 MHz a 250 MSPS

¢ 90 dBFS SFDR a 300 MHz a 250 MSPS

¢ SFDR a 170 MHz a 250 MSPS

enbsp; 92 dBFS em e menos 1 dBFS

enbsp; 100 dBFS em e menos 2 dBFS

- 60s rms jitter

- Excelente linearidade a 250 MSPS

enbsp; DNL = eplusmn;0.5 LSB típico

enbsp; INL = eplusmn;3.5 LSB típico

2 V p-p a 2,5 V p-p (padrão) entrada de diferencial em escala completa (programável)

¢ Buffer de entrada integrado

Opção de apoio externo de referência

Estabilizador do ciclo de trabalho do relógio

Relógio de saída disponível

¢ Controle de porta em série

enbsp; ?? Geração de padrão de teste digital selecionável incorporado

enbsp; ?? Formato de dados de saída selecionável

¢ Saídas LVDS (compatíveis com o ANSI-644)

Função de alimentação de 1,8 V e 3,3 V

enbsp

Aplicações

Receptores de telemóvel multicarrier e multimodo

Posicionamento da matriz de antenas

Linealização do amplificador de energia

¢ Banda larga sem fios

Radar

Imagem infravermelha

¢ Instrumentação de comunicação

enbsp

Descrição geral

O AD9467 é um conversor analógico-digital (ADC) de amostragem de IF monolítico de 16 bits, otimizado para alto desempenho em larguras de banda e facilidade de uso.O produto funciona a uma taxa de conversão de 250 MSPS e é concebido para receptores sem fios, instrumentos e equipamentos de ensaio que exigem uma gama dinâmica elevada.

O ADC requer fontes de alimentação de 1,8 V e 3,3 V e um relógio de entrada diferencial de baixa tensão para funcionamento de desempenho total.Não são necessários componentes externos de referência ou condutor para muitas aplicaçõesAs saídas de dados são compatíveis com o LVDS (compatível com o ANSI-644) e incluem os meios para reduzir a corrente total necessária para distâncias curtas.

Uma saída de relógio de dados (DCO) para capturar dados na saída é fornecida para sinalizar um novo bit de saída.

O recurso de desligamento interno suportado através do SPI normalmente consome menos de 5 mW quando desativado.

Funções opcionais permitem aos utilizadores implementar várias condições operacionais selecionáveis, incluindo a gama de entrada, a selecção do formato de dados e os padrões de ensaio dos dados de saída.

O AD9467 está disponível num LFCSP livre de Pb, 72-chumbo, especificado na faixa de temperatura industrial de 40°C a +85°C.

enbsp

Os principais aspectos do produto

1. Capacidade de otimização IF utilizada para melhorar o SFDR.

2• Desempenho SFDR excepcional para aplicações de amostragem de IF, tais como receptores de estações de base celulares multicarrier, multimode 3G e 4G.

3Facilidade de utilização: referência no chip, tampão de impedância de entrada elevada, gama de entrada analógica ajustável e um relógio de saída para simplificar a captura de dados.

4Embalado num pacote LFCSP sem Pb, 72- lead.

5O estabilizador do ciclo de trabalho do relógio (DCS) mantém o ADC global por função em uma ampla gama de larguras de pulso do relógio de entrada.

6. A interface padrão de porta serial (SPI) suporta vários recursos e funções do produto, como a formatação de dados (binário offset, complemento de dois ou codificação Gray).

enbsp
