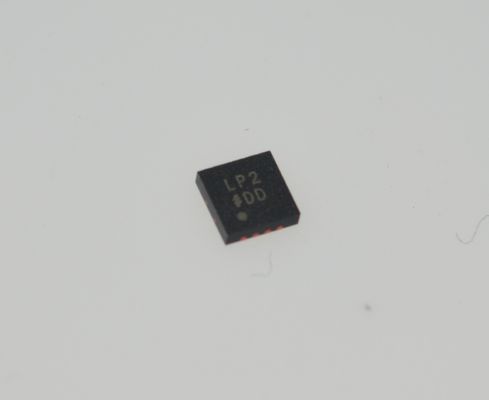

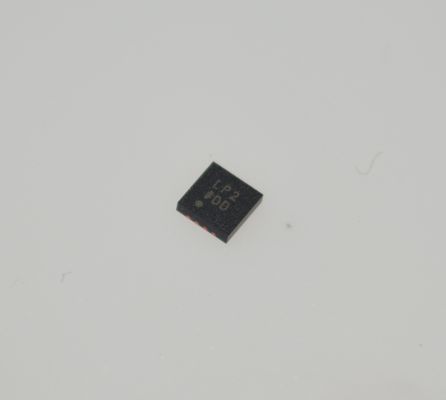

ADM7172ACPZ-R7 6.5V 2A LDO de ruído ultrabaixo 1μV Ruído RMS 75dB PSRR @1MHz Entrada 2.3-6.5V LFCSP-8 -40°C a +125°C

ADM7172ACPZ-R7 6.5V 2A LDO de ruído ultra baixo 1andmu;V RMS Ruído 75dB PSRR @1MHz 2.3-6.5V Entrada LFCSP-8 -40anddeg;C a +125anddeg;C

andnbsp;

CARACTERÍSTICAS

Faixa de tensão de entrada: 2,3 V a 6,5 V

Corrente máxima de carga: 2 A

Baixo ruído: 5 emicro;V rms independente da tensão de saída em

100 Hz a 100 kHz

Resposta transitória rápida: 1,5 emu;s para um passo de carga de 1 mA a 1,5 A

60 dB PSRR a 100 kHz

Baixa tensão de queda: 172 mV com carga de 2 A, VOUT = 3 V

Precisão inicial: andminus;0,5% (mínimo), +1% (máximo)

Precisão em relação à linha, carga e temperatura: andplusmn;1,5%

Corrente de repouso, IGND = 0,7 mA sem carga

Baixa corrente de desligamento: 0,25 emu;A em VIN = 5 V

Estável com pequeno capacitor de saída cerâmico de 4,7 emicro;F

Opções de tensão de saída ajustável e fixa: 1,2 V a 5,0 V

Saída ajustável de 1,2 V a VIN andminus; VDO

Habilitação de precisão

Arranque suave ajustável

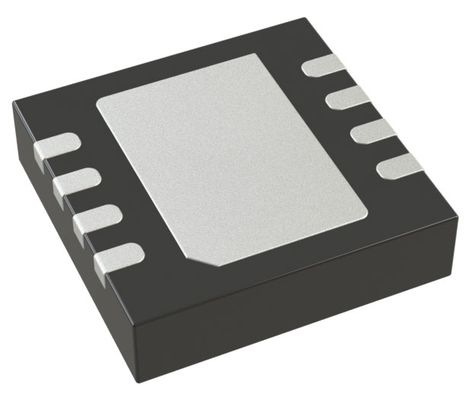

Pacote LFCSP de 8 pinos de 3 mm e vezes; 3 mm

andnbsp;

andnbsp;APLICAÇÕES

Regulação para aplicações sensíveis a ruído: circuitos ADC e DAC,

amplificadores de precisão, PLLs/VCOs e ICs de clock

Comunicações e infraestrutura

Médico e saúde

Industrial e instrumentação

andnbsp;

DESCRIÇÃO GERAL

O ADM7172 é um regulador linear de baixa queda (LDO) CMOS que opera de 2,3 V a 6,5 V e fornece até 2 A de corrente de saída. Este LDO de alta corrente de saída é ideal para a regulação de circuitos analógicos e de sinal misto de alto desempenho que operam de 6 V a 1,2 V. Usando uma arquitetura proprietária avançada, o dispositivo fornece alta rejeição de fonte de alimentação e baixo ruído, e atinge excelente resposta transitória de linha e carga com apenas um pequeno capacitor de saída cerâmico de 4,7 emicro;F. A resposta transitória de carga é tipicamente 1,5 emu;s para um passo de carga de 1 mA a 1,5 A.

O ADM7172 está disponível em 17 opções de tensão de saída fixa. As seguintes tensões estão disponíveis em estoque: 1,3 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 4,2 V e 5,0 V. Tensões adicionais que estão disponíveis por encomenda especial são: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V e 4,6 V. Uma versão ajustável também está disponível, que permite tensões de saída que variam de 1,2 V a VIN andminus; VDO com um divisor de feedback externo.

A corrente de irrupção pode ser controlada ajustando o tempo de inicialização através do pino de arranque suave. O tempo de inicialização típico com um capacitor de arranque suave de 1 nF é de 1,0 ms.

O ruído de saída do regulador ADM7172 é de 5 emu;V rms, independente da tensão de saída. O ADM7172 está disponível em um LFCSP de 8 pinos, 3 mm e vezes; 3 mm, tornando-o não apenas uma solução muito compacta, mas também fornecendo excelente desempenho térmico para aplicações que exigem até 2 A de corrente de saída em uma pegada pequena e de baixo perfil.

andnbsp;

INFORMAÇÕES

andnbsp;

andnbsp;

Desenho
