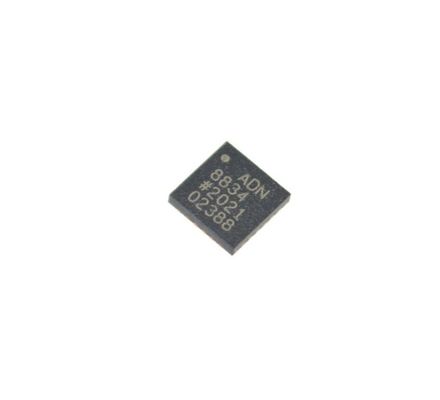

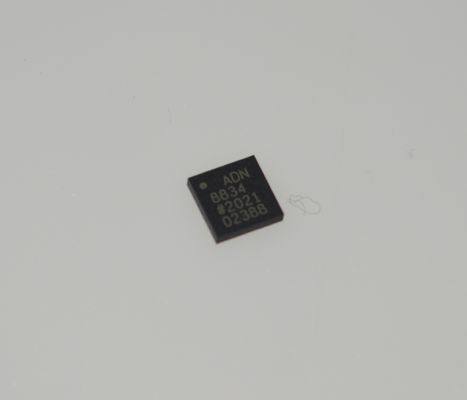

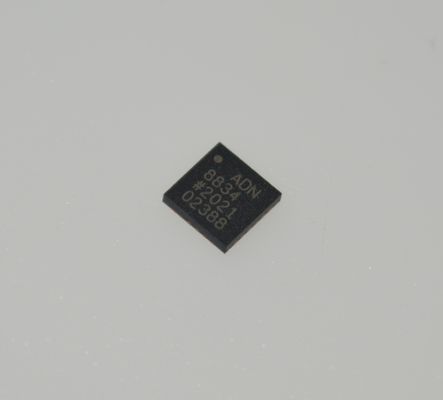

ADN8834ACPZ-R7 3A TEC Controlador ±2,5°C Estabilidade 2,7-5,5V Alimentação I2C Interface LFCSP-32 -40°C a +85°C

ADN8834ACPZ-R7 Controlador TEC de 3A andplusmn;2.5anddeg;C Estabilidade 2.7-5.5V Alimentação Interface I2C LFCSP-32 -40anddeg;C a +85anddeg;C

andnbsp;

CARACTERÍSTICAS

► Arquitetura de indutor único de alta eficiência patenteada

► MOSFETs RDSON de baixa integração para o controlador TEC

► Monitoramento da operação de tensão e corrente TEC

► Nenhum resistor de detecção externo necessário

► Configurações independentes de limite de corrente de aquecimento e resfriamento TEC

► Tensão TEC máxima programável

► Frequência de comutação do driver PWM de 2,0 MHz

► Sincronização externa

► Dois amplificadores chopper rail-to-rail integrados de deriva zero

► Capaz de sensores térmicos NTC ou RTD

► Saída de referência de 2,50 V com 1% de precisão

► Indicador de bloqueio de temperatura

► Disponível em um WLCSP de 25 esferas, 2,5 mm andtimes; 2,5 mm ou em um LFCSP de 24 terminais, 4 mm andtimes; 4 mm

► AEC-Q100 qualificado para aplicações automotivas

andnbsp;

APLICAÇÕES

► Controle de temperatura TEC

► Módulos ópticos

► Amplificadores de fibra óptica

► Sistemas de rede óptica

► Instrumentos que exigem controle de temperatura TEC

andnbsp;

DESCRIÇÃO GERAL

O ADN88341 é um controlador TEC monolítico com um controlador TEC integrado. Ele possui um estágio de potência linear, um estágio de potência de modulação por largura de pulso (PWM) e dois amplificadores operacionais rail-to-rail de deriva zero. O controlador linear funciona com o driver PWM para controlar os MOSFETs de potência internos em uma configuração em ponte H. Ao medir a tensão de feedback do sensor térmico e usar os amplificadores operacionais integrados como um compensador proporcional integral diferencial (PID) para condicionar o sinal, o ADN8834 aciona a corrente através de um TEC para estabilizar a temperatura de um diodo laser ou um componente passivo conectado ao módulo TEC na temperatura alvo programada.

O ADN8834 suporta termistores de coeficiente de temperatura negativo (NTC), bem como detectores de temperatura resistivos (RTD) de coeficiente de temperatura positivo (PTC). A temperatura alvo é definida como uma entrada de tensão analógica, seja de um conversor digital-analógico (DAC) ou de um divisor de resistor externo.

O loop de controle de temperatura do ADN8834 é estabilizado pela compensação PID utilizando os amplificadores chopper de deriva zero integrados. A tensão de referência interna de 2,50 V fornece uma saída com 1% de precisão, que é usada para polarizar uma ponte de detecção de temperatura de termistor, bem como uma rede de divisor de tensão para programar os limites máximos de corrente e tensão TEC para os modos de aquecimento e resfriamento. Com os amplificadores chopper de deriva zero, uma estabilidade de temperatura de longo prazo extremamente boa é mantida por meio de um loop de controle de temperatura analógico autônomo.

andnbsp;

INFORMAÇÕES

andnbsp;

andnbsp;

Desenho
