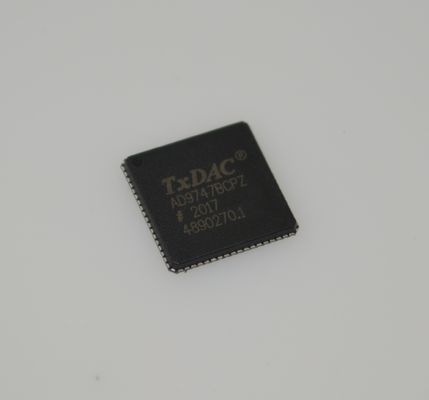

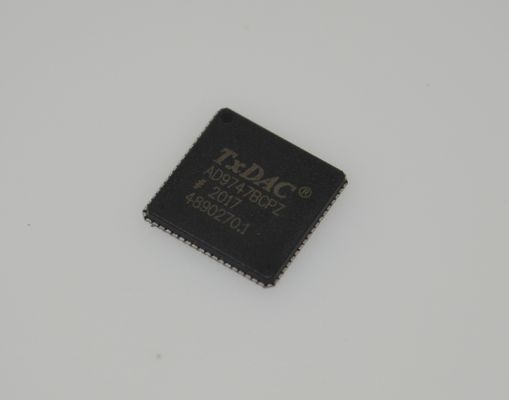

AD9747BCPZ 14-Bit 2.5 GSPS DAC de alta velocidade com entrada LVDS de baixa potência Excelente SFDR Rango de temperatura industrial

AD9747BCPZ DAC de alta velocidade de 14 bits e 2,5 GSPS com entradas LVDS de baixa potência, SFDR excelente, clocking flexível, largura de banda ampla e faixa de temperatura industrial

CARACTERÍSTICAS

Alta faixa dinâmica, DACs duplos

Baixo ruído e distorção de intermodulação

WCDMA ACLR de portadora única = 80 dBc a 61,44 MHz IF

Estágio de saída de comutação inovador permite saídas utilizáveis ​​além da frequência de Nyquist

Entradas LVCMOS com operação de porta dupla ou opcional de porta única intercalada

As saídas de corrente analógica diferencial são programáveis ​​de 8,6 mA a 31,7 mA em escala total

DACs de corrente auxiliar de 10 bits com capacidade de fonte/dissipação para anulação de offset externo

Fonte de tensão de referência de precisão interna de 1,2 V

Opera com fontes de 1,8 V e 3,3 V

Dissipação de energia de 315 mW

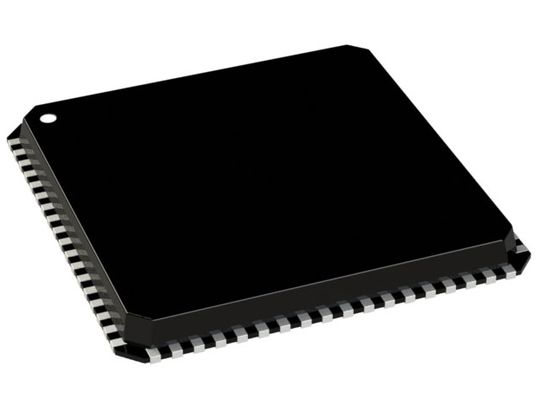

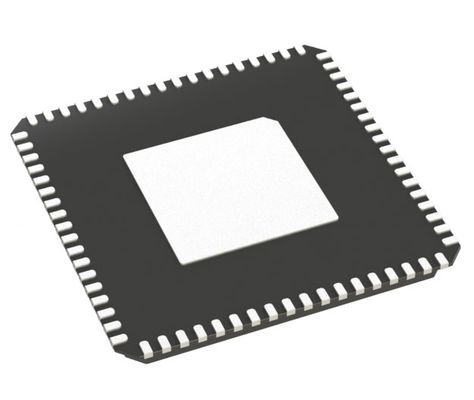

Tamanho pequeno, sem chumbo, LFCSP de 72 pinos

APLICAÇÕES

Infraestrutura sem fio: WCDMA, CDMA2000, TD-SCDMA, WiMAX

Comunicações de banda larga: LMDS/MMDS, ponto a ponto

Instrumentação: geradores de sinais de RF, geradores de forma de onda arbitrária

DESCRIÇÃO GERAL

Os AD9741/AD9743/AD9745/AD9746/AD9747 são conversores digital-analógicos (DACs) duplos de alta faixa dinâmica, compatíveis com pinos, com resoluções de 8/10/12/14/16 bits e taxas de amostragem de até 250 MSPS. Os dispositivos incluem recursos específicos para aplicações de transmissão de conversão direta, incluindo compensação de ganho e offset, e eles se conectam perfeitamente com moduladores de quadratura analógicos, como o ADL5370.

Uma arquitetura de saída dinâmica proprietária permite a síntese de saídas analógicas mesmo acima de Nyquist, desviando a energia do fundamental e para a frequência da imagem. A programabilidade total é fornecida por meio de uma porta de interface periférica serial (SPI). Além disso, alguns recursos programáveis ​​por pinos são oferecidos para aquelas aplicações sem um controlador.

DESTAQUES DO PRODUTO

Baixo ruído e distorção de intermodulação (IMD) permite a síntese de alta qualidade de sinais de banda larga.

Saída de comutação proprietária para desempenho dinâmico aprimorado.

Saídas de corrente programáveis ​​e DACs auxiliares duplos fornecem flexibilidade e aprimoramentos do sistema.

INFORMAÇÕES

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- teste de qualidade rigoroso antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio de nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
