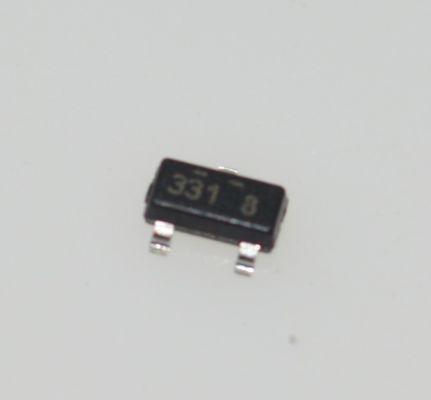

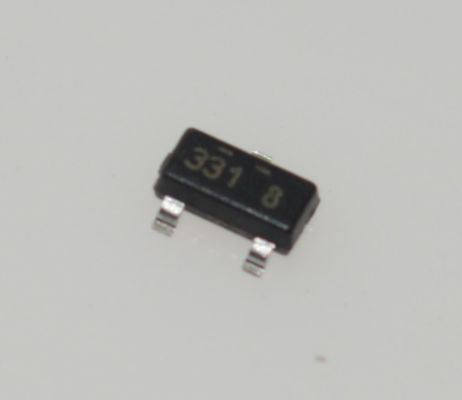

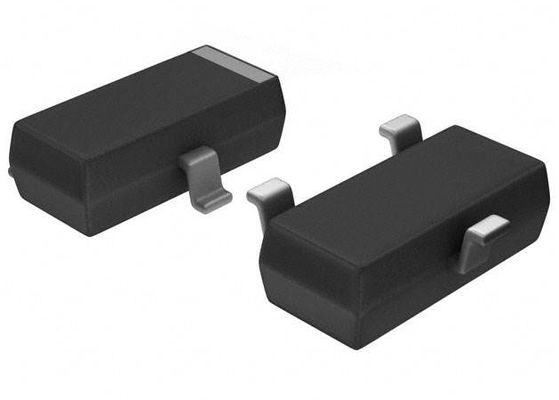

NDS331N MOSFET de canal N de 20V 1,6A Contínuo 0,25Ω Rds(on) SOT-23 Nível Lógico de 1,8V -55°C a +150°C

NDS331N 20V MOSFET N-Channel 1.6A contínuo 0,25Ω Rds ((on) SOT-23 1.8V Nível lógico -55°C a +150°C

Características

1.3 A, 20 V

RDS ((on) = 0,21 @ VGS = 2,7 V

RDS ((on) = 0,16 @ VGS = 4,5 V

Esboço do padrão da indústria SOT−23 Pacote de montagem de superfície usando o design proprietário SUPERSOT −3 para capacidades térmicas e elétricas superiores

Projeto de células de alta densidade para RDS extremamente baixos ((on))

Resistência de ligação excepcional e capacidade máxima de corrente contínua

Este é um dispositivo livre de Pb−

Descrição geral

Estes transistores de efeito de campo de potência de modo de aumento de nível lógico de N-Channel são produzidos usando a tecnologia DMOS proprietária da onsemi, de alta densidade de células.Este processo de densidade muito alta é especialmente adaptado para minimizar a resistência de estadoEstes dispositivos são particularmente adequados para aplicações de baixa voltagem em computadores portáteis, telefones portáteis, cartões PCMCIA e outros circuitos alimentados por bateria, onde a comutação rápida,e baixa perda de potência em linha são necessários em um pacote de montagem de superfície de contorno muito pequeno.

Aplicações

Eletrônicos portáteis

Troca de carga: gestão de energia em smartphones, fones de ouvido TWS

Proteção da bateria: atua como interruptor de vias de carga/descarga (suporta 1.6A de corrente contínua).

Conversão CC-DC de baixa potência

Rectificação síncrona: emparelhado com chips Buck/Boost (por exemplo, TPS61093) para melhorar a eficiência através de 0,250 Rds ((on).

"Fluorescência" (Fluorescência)

Processamento de sensores e sinais

Sensor de comutação de energia: controlo de poupança de energia para sensores de temperatura/umidade, módulos ópticos.

Comutação analógica: substitui os relés mecânicos nos caminhos de sinal de baixa tensão (< 20 V).

Controle industrial

Interfaces PLC l/O: Alimenta LEDs ou pequenos relés (requer diodo de retorno).
Comutação de lado baixo: controla ventiladores, pequenos motores, etc.

Informações

Desenho
