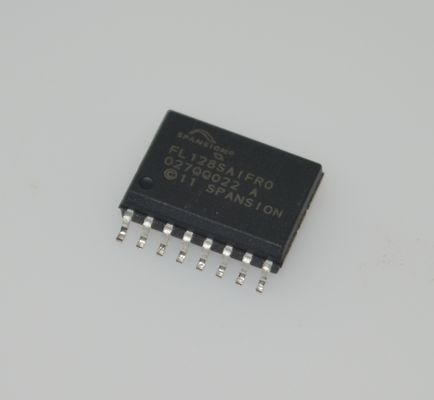

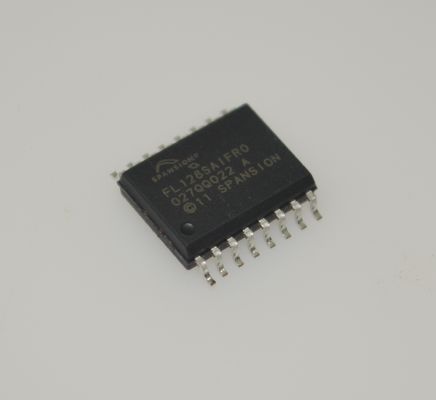

S25FL128SAGMFIR01 Flash NOR SPI de 128Mb Clock de 104MHz 100K Ciclos de Apagamento Retenção de Dados de 20 Anos 2.7-3.6V SOIC-16 -40°C a +85°C

S25FL128SAGMFIR01 Flash NOR SPI de 128Mb 104MHz Clock 100K Ciclos de Apagamento Retenção de Dados de 20 Anos 2.7-3.6V SOIC-16 -40anddeg;C a +85anddeg;C

andnbsp;

Características

andbull; Núcleo CMOS 3.0V com E/S versátil

andbull; Interface Periférica Serial (SPI) com multi-E/S

- Polaridade e modos de fase do clock SPI 0 e 3

- Opção DDR

- Endereçamento estendido: opções de endereço de 24 ou 32 bits

- Conjunto de comandos seriais e footprint compatíveis com as famílias SPI S25FL-A, S25FL-K e S25FL-P

- Conjunto de comandos Multi E/S e footprint compatíveis com a família SPI S25FL-P

andbull;Comandos de leitura

- Normal, Rápido, Duplo, Quad, DDR Rápido, DDR Duplo, DDR Quad

- AutoBoot andndash; Ligar ou reiniciar e executar um comando de leitura Normal ou Quad automaticamente em um endereço pré-selecionado

- Dados da Interface Flash Comum (CFI) para informações de configuração

andbull; Programação (1,5 MBps)

- Opções de buffer de programação de página de 256 ou 512 bytes

- Programação de página de entrada quádrupla (QPP) para sistemas de clock lentos

- Geração automática de código de correção de erros (ECC) interno de hardware com correção de erro de bit único

andbull; Apagar (0,5 a 0,65 MBps)

- Opção de tamanho de setor híbrido andndash; Conjunto físico de trinta e dois setores de 4 KB na parte superior ou inferior do espaço de endereço com todos os setores restantes de 64 KB, para compatibilidade com dispositivos S25FL da geração anterior

- Opção de setor uniforme andndash; sempre apaga blocos de 256 KB para compatibilidade de software com dispositivos de maior densidade e futuros

andbull;Resistência à ciclagem

- 100.000 ciclos de programa-apagamento, no mínimo

andbull;Retenção de dados

- Retenção de dados de 20 anos, no mínimo

andbull; Recursos de segurança

- Matriz programável única (OTP) de 1024 bytes

-Proteção de bloco

andbull; Bits do Registro de Status para controlar a proteção contra programa ou apagamento de uma faixa contígua de setores

andbull; Opções de controle de hardware e software

- Proteção avançada de setor (ASP)

andbull; Proteção de setor individual controlada por código de inicialização ou senha

andbull; Tecnologia MIRRORBITandtrade; de 65 nm com arquitetura Eclipse

andbull; Tensão de alimentação do núcleo: 2,7 V a 3,6 V

andbull; Tensão de alimentação de E/S: 1,65 V a 3,6 V

- Pacotes SO16 e FBGA

andbull; Faixa de temperatura/grau:

- Industrial (-40anddeg;C a +85anddeg;C)

- Industrial Plus (-40anddeg;C a +105anddeg;C)

- Automotivo AEC-Q100 grau 3 (-40anddeg;C a +85anddeg;C)

- Automotivo AEC-Q100 grau 2 (-40anddeg;C a +105anddeg;C)

- Automotivo AEC-Q100 grau 1 (-40anddeg;C a +125anddeg;C)

andbull; Pacotes (todos sem Pb)

- SOIC de 16 pinos (10,30 andtimes; 7,50 andtimes; 2,65 mm) (300 mil)

- DFN de 8 pinos (6,0 andtimes; 8,0 andtimes; 0,8 mm) (WSON)

- FBGA de 24 esferas (8,0 andtimes; 6,0 andtimes; 1,2 mm)

andbull; Opções de footprint de 5 andtimes; 5 esferas (FAB024) e 4 andtimes; 6 esferas (FAC024)

andbull; Die bom conhecido (KGD) e die testado conhecido

andnbsp;

Descrição geral

Os dispositivos Infineon S25FL128S e S25FL256S são produtos de memória não volátil flash que usam:

andbull; Tecnologia MIRRORBITandtrade; andndash; que armazena dois bits de dados em cada transistor da matriz de memória

andbull; Arquitetura Eclipse andndash; que melhora drasticamente o desempenho de programação e apagamento

andbull; Litografia de processo de 65 nm

Esta família de dispositivos se conecta a um sistema host via SPI. A entrada e saída serial de bit único SPI tradicional (E/S única ou SIO) é suportada, bem como comandos seriais opcionais de dois bits (E/S dupla ou DIO) e quatro bits (E/S quad ou QIO). Esta interface de largura múltipla é chamada de SPI Multi-I/O ou MIO. Além disso, a família FL-S adiciona suporte para comandos de leitura DDR para SIO, DIO e QIO que transferem endereço e leem dados em ambas as bordas do clock.

A arquitetura Eclipse apresenta um Buffer de Programação de Página que permite que até 128 palavras (256 bytes) ou 256 palavras (512 bytes) sejam programadas em uma operação, resultando em programação e apagamento efetivos mais rápidos do que os algoritmos de programa ou apagamento SPI da geração anterior.

A execução de código diretamente da memória flash é frequentemente chamada de eXecute-in-Place ou XIP. Ao usar dispositivos FL-S nas taxas de clock mais altas suportadas, com comandos QIO ou DDR-QIO, a taxa de transferência de leitura de instrução pode corresponder ou exceder a interface paralela tradicional, memórias flash NOR assíncronas, reduzindo drasticamente a contagem de sinais.

Os produtos S25FL128S e S25FL256S oferecem altas densidades, juntamente com a flexibilidade e o desempenho rápido exigidos por uma variedade de aplicações embarcadas. Eles são ideais para sombreamento de código, XIP e armazenamento de dados.

andnbsp;

INFORMAÇÃO

andnbsp;

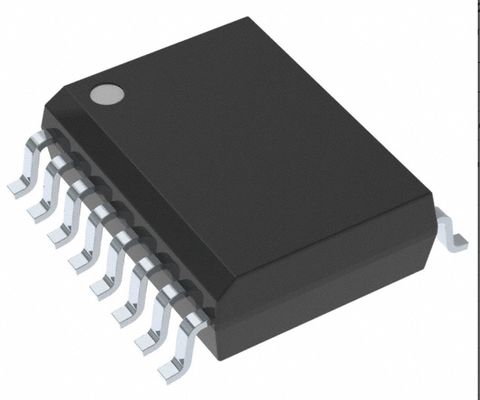

Desenho
