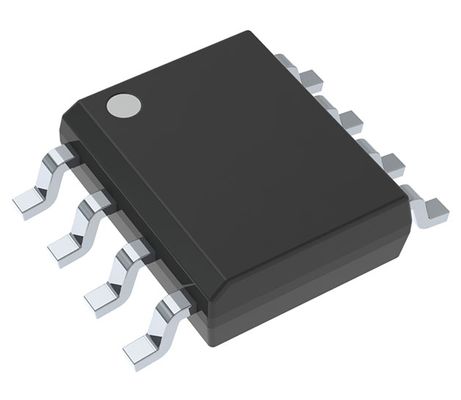

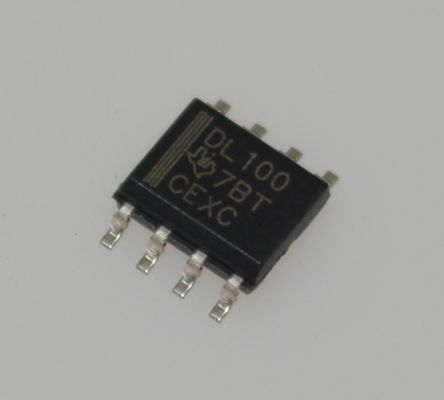

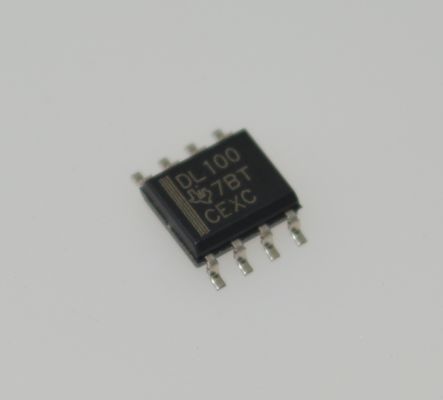

SN65LVDS100DR LVDS Buffer/Driver 400Mbps Taxa de transferência de dados 3.3V Fornecimento 100Ω Terminação interna SOIC-8 -40°C a +85°C

SN65LVDS100DR Buffer/Driver LVDS 400Mbps Taxa de Dados 3.3V Alimentação 100andOmega; Terminação Interna SOIC-8 -40anddeg;C a +85anddeg;C

andnbsp;

Características

andbull; Projetado para taxas de sinalização andge; 2 Gbps 1

andbull; Jitter Total andlt; 65 ps

andbull; Alternativa de baixa potência para o MC100EP16

andbull; Skew Parte a Parte de 100 ps (Máximo)

andbull; Histerese de Limiar de Entrada do Receptor de 25mV em Faixa de Tensão de Entrada de 0-V a 4-V

andbull; Entradas Eletricamente Compatíveis com Níveis de Sinal LVPECL, CML e LVDS

andbull; Operação de Alimentação de 3,3 V

andbull; LVDTIntegra Resistor de Terminação de 110-Ω

andbull; Oferecido em SOIC e MSOP

andnbsp;

Aplicações

andbull; Infraestrutura Sem Fio

andbull; Infraestrutura de Telecomunicações

andbull; Impressoras

andnbsp;

Descrição

Os SN65LVDS100, SN65LVDT100, SN65LVDS101 e SN65LVDT101 são receptores e drivers diferenciais de alta velocidade conectados como repetidores. O receptor aceita sinais de entrada de sinalização diferencial de baixa tensão (LVDS), lógica acoplada por emissor positivo (PECL) ou lógica de modo de corrente (CML) em taxas de até 2 Gbps e os repete como um sinal de saída LVDS ou PECL. O caminho do sinal através do dispositivo é diferencial para baixas emissões irradiadas e jitter mínimo adicionado.

As saídas do SN65LVDS100 e SN65LVDT100 são níveis LVDS conforme definido pela TIA/EIA-644-A. As saídas do SN65LVDS101 e SN65LVDT101 são compatíveis com níveis PECL de 3,3 V. Ambos acionam linhas de transmissão diferenciais com impedância característica nominal de 100-Ω.

Os SN65LVDT100 e SN65LVDT101 incluem um resistor de terminação de linha diferencial de 110-Ω para menos espaço na placa, menos componentes e o menor comprimento de stub possível. Eles não incluem a referência de tensão VBB encontrada nos SN65LVDS100 e SN65LVDS101. VBB fornece uma referência de tensão de tipicamente 1,35 V abaixo de VCC para uso na recepção de sinais de entrada de extremidade única e é particularmente útil com entradas PECL de extremidade única de 3,3 V. Quando VBB não é usado, ele deve ser desconectado ou aberto.

Todos os dispositivos são caracterizados para operação de andndash;40anddeg;C a 85anddeg;C.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
