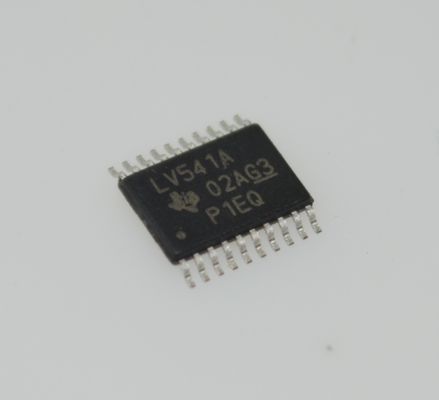

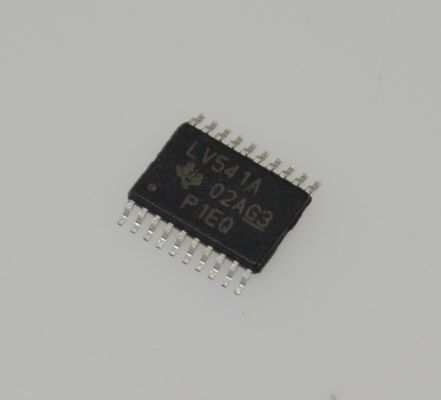

SN74LV541APWR Octal Buffer/Line Driver Saídas de 3 estados 5.5V Tolerância 12mA Drive TSSOP-20 -40°C a +85°C

SN74LV541APWR Octal Buffer/Driver de Linha Saídas de 3 Estados Tolerância de 5,5V 12mA Drive TSSOP-20 -40anddeg;C a +85anddeg;C

andnbsp;

Características

andbull; Operação de 2 V a 5,5 V VCC

andbull; Max tpd de 6 ns a 5 V

andbull; VOLP típico (ressalto de terra de saída) andlt; 0,8 V a VCC = 3,3 V, TA = 25anddeg;C

andbull; VOHV típico (subtensão VOH de saída) andgt; 2,3 V a VCC = 3,3 V, TA = 25anddeg;C

andbull; Suporte a operação de tensão de modo misto em todas as portas

andbull; Ioff suporta operação de modo de desligamento parcial

andbull; Desempenho de travamento excede 250 mA por JESD 17

andnbsp;

Aplicações

andbull; Redes inteligentes

andbull; TVs

andbull; Decodificadores

andbull; Áudio

andbull; Servidores

andbull; Câmeras de vigilância

andbull; Switches de rede

andbull; Infoentretenimento

andnbsp;

Descrição

O dispositivo SN74LV541A é um buffer/driver octal projetado para operação de 2 V a 5,5 V VCC.

andnbsp;

Características Funcionais

Bufferização e Driver de Oito Canais: Como um buffer e driver de linha de oito canais, ele pode lidar com oito canais de sinais simultaneamente. Ele pode efetivamente aprimorar a capacidade de condução dos sinais, garantindo que os sinais permaneçam estáveis durante a transmissão de longa distância ou quando conectados a várias cargas. É amplamente utilizado em cenários como condução de barramento de dados e buffer de registro de endereço.

Saída de três estados: possui uma função de saída de três estados. Quando a entrada de habilitação de saída (QEl ou QE) está em um nível alto, todas as oito saídas entrarão em um estado de alta impedância. Esse recurso permite que o chip trabalhe de forma flexível com outros circuitos, evitando conflitos de sinal, o que é muito importante em aplicações como compartilhamento de barramento. O pino de habilitação pode ser controlado para determinar se o chip emite sinais para o barramento.

Ampla Faixa de Entrada de Tensão: Sua entrada pode aceitar uma tensão de até 5,5 V e suporta operação dentro de uma faixa de tensão de alimentação de 1,65 V a 3,3 V. Esse recurso permite que ele se conecte facilmente a dispositivos de diferentes níveis de tensão. Ele pode ser facilmente adaptado a sistemas de nível lógico de 3,3 V e 5 V, melhorando muito a versatilidade do chip em sistemas de tensão mista e reduzindo a necessidade de circuitos de conversão de nível adicionais.

Desempenho Elétrico

Processamento de sinal de alta velocidade: Possui um curto tempo de atraso de propagação e pode responder rapidamente às mudanças nos sinais de entrada sob valores típicos, alcançando transmissão de dados de alta velocidade. Por exemplo, em alguns sistemas de comunicação ou equipamentos de aquisição de dados de alta velocidade que exigem altas taxas de transmissão de dados, ele pode garantir que os dados sejam processados e transmitidos de maneira oportuna e precisa, sem perda de dados ou degradação do desempenho do sistema devido ao atraso do sinal.

Design de baixo consumo de energia: Ao garantir alto desempenho, ele mantém baixo consumo de corrente de alimentação, o que ajuda a reduzir o consumo de energia de todo o sistema. Isso é particularmente importante para dispositivos alimentados por bateria ou cenários de aplicação com requisitos rigorosos de consumo de energia (como dispositivos eletrônicos portáteis, nós da Internet das Coisas, etc.), pois pode efetivamente estender a vida útil da bateria dos dispositivos e melhorar a eficiência da utilização de energia.

Alta capacidade de corrente de saída: Ele pode fornecer corrente de saída suficiente para acionar várias cargas. Seja uma carga leve ou uma carga relativamente pesada, ele pode emitir sinais de forma estável, garantindo a operação normal dos dispositivos conectados e aprimorando a aplicabilidade do chip sob diferentes condições de carga.

Características Físicas

Pacote de montagem em superfície: Adota a forma de pacote de montagem em superfície TSSOp - 20 (Thin Shrink Small Outline Package - 20 pinos). Este pacote tem as vantagens de tamanho pequeno e pequena ocupação de espaço, o que é muito adequado para os requisitos de design de placas de circuito de alta densidade modernas e pode realizar mais integração funcional em espaço limitado de PCB.

Layout de pinos otimizado: Seus pinos de entrada e saída são distribuídos em lados opostos do pacote. Este método de layout oferece grande conveniência para o design e layout de placas de circuito impresso (PCBs). Quando os engenheiros realizam a fiação da PCB, eles podem planejar mais facilmente as rotas de sinal, reduzir a complexidade da fiação e interferência de sinal e melhorar a confiabilidade e estabilidade do projeto do circuito.

Faixa de temperatura de operação: Ele pode funcionar normalmente dentro de uma ampla faixa de temperatura de -40and#39;C a 125and#39;C, o que permite que ele se adapte a vários ambientes de trabalho adversos. Seja em ambientes industriais de alta temperatura ou cenários de aplicação ao ar livre de baixa temperatura, ele pode operar de forma confiável, garantindo a operação contínua e estável do equipamento.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
