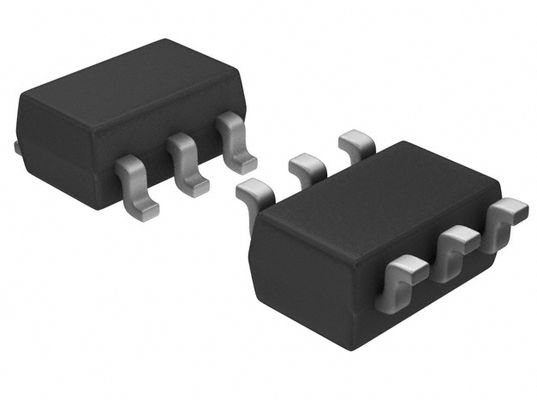

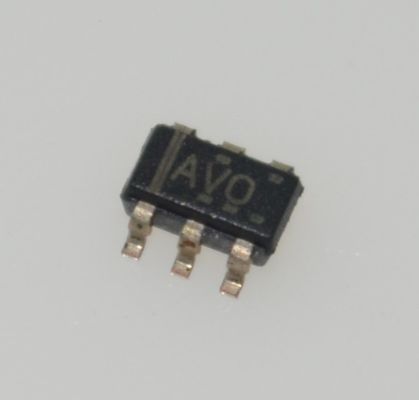

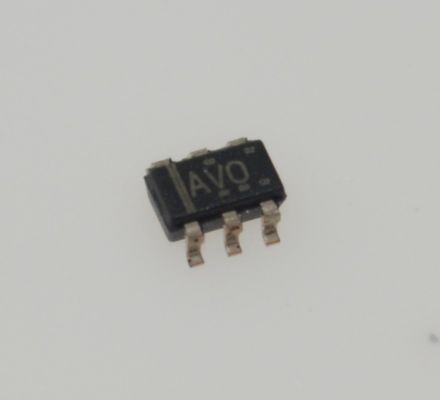

Supervisor de tensão TPS3808G33DBVR 3.3V, Limiar de 1.6V, Atraso de 200ms, SOT-23-5, Entrada de 1.1-6.5V, -40°C a +125°C

TPS3808G33DBVR Supervisor de Tensão 3,3V 1,6V Threshold 200ms Delay SOT-23-5 1,1-6,5V Entrada -40anddeg;C a +125anddeg;C

andnbsp;

Características

andbull; Gerador de reset de ligar com tempo de atraso ajustável: 1,25 ms a 10 s

andbull; Corrente de repouso muito baixa: 2,4 andmu;A típico

andbull; Alta precisão de threshold: 0,5% típico

andbull; Tensões de threshold fixas para trilhos de tensão padrão de 0,9 V a 5 V e tensão ajustável até 0,4 V estão disponíveis

andbull; Entrada de reset manual (MR)

andbull; Saída RESET de dreno aberto

andbull; Faixa de temperatura: andndash;40anddeg;C a 125anddeg;C

andbull; Pacotes SOT-23 e WSON de 2 mm andtimes; 2 mm pequenos

andnbsp;

Aplicações

andbull; Aplicações DSP ou microcontrolador

andbull; Computadores portáteis e de mesa

andbull; PDAs e produtos portáteis

andbull; Produtos portáteis e alimentados por bateria

andbull; Aplicações FPGA e ASIC

andnbsp;

Descrição

A família TPS3808 de circuitos supervisores de microprocessador monitora tensões do sistema de 0,4 V a 5 V, afirmando um sinal RESET de dreno aberto quando a tensão SENSE cai abaixo de um threshold predefinido ou quando o pino de reset manual (MR) cai para um nível lógico baixo. A saída RESET permanece baixa durante o tempo de atraso ajustável pelo usuário após a tensão SENSE e o reset manual (MR) retornarem acima dos respectivos thresholds.

O dispositivo TPS3808 usa uma referência de precisão para obter 0,5% de precisão de threshold para VIT andle; 3,3 V. O tempo de atraso de reset pode ser definido para 20 ms desconectando o pino CT, 300 ms conectando o pino CT a VDD usando um resistor, ou pode ser ajustado pelo usuário entre 1,25 ms e 10 s conectando o pino CT a um capacitor externo. O dispositivo TPS3808 tem uma corrente de repouso típica muito baixa de 2,4 andmu;A, por isso é adequado para aplicações alimentadas por bateria. Ele está disponível nos pacotes SOT-23 e WSON de 2 mm andtimes; 2 mm e é totalmente especificado em uma faixa de temperatura de 40anddeg;C a 125anddeg;C (TJ).

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
