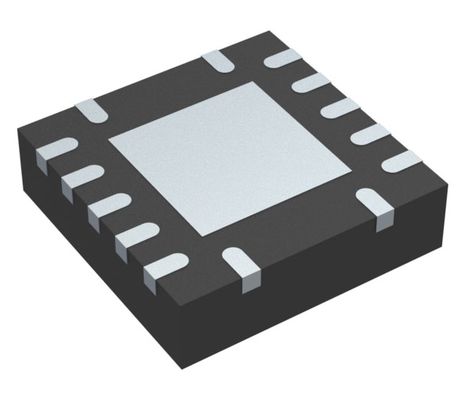

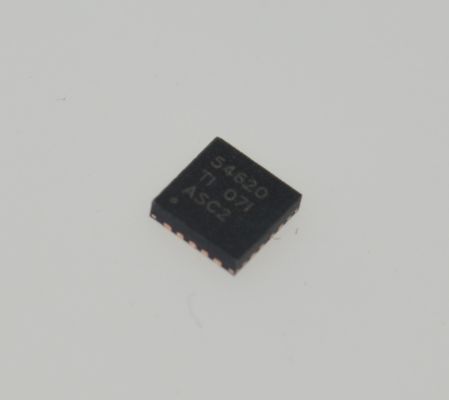

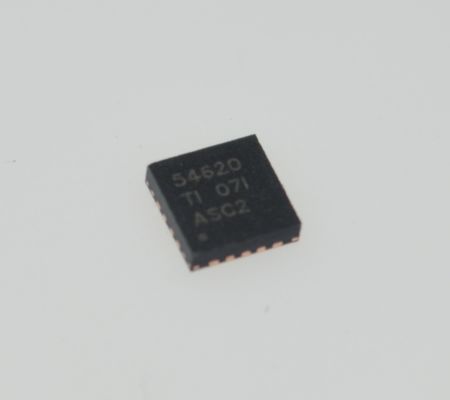

TPS54620RGYR Conversor Step-Down de Alta Eficiência de 6A com Entrada de 4,5-17V Saída Ajustável Precisão de 1,5% 1,2MHz Proteção Térmica e Sinal Power Good

TPS54620RGYR 6A Conversor de baixa eficiência com entrada de 4,5-17V saída ajustável de 1,5% precisão de 1,2MHz comutação proteção térmica e amperação bom sinal

enbsp

Características

andbull; MOSFETs integrados de 26 mΩ e 19 mΩ

andbull; Split Power Rail: 1,6 V a 17 V no PVIN

andbull; Frequência de comutação de 200 kHz a 1,6 MHz

Sincroniza com o relógio externo

0,8Vandplusmn;1%Voltagem de Referência

e-bull; Low2-and-micro;A Desligamento Corrente Quiescente

andbull; Monotônica de arranque em saídas preconceituosas

Intervalos de temperatura da junção de funcionamento de 40°C a 150°C

andbull; arranque lento e sequência de potência ajustáveis

andbull; Power Good Output Monitor para sub-voltagem e sobrevoltagem

Andbull; Localização de subvoltagem de entrada ajustável

enbsp

Aplicações

Sistemas de energia distribuída de alta densidade

e bull; Regulação do ponto de carga de alto desempenho

Infra-estruturas de banda larga, redes e comunicações ópticas

enbsp

Descrição

O TPS54620 em 3,50 mm andtimes termicamente reforçado; 3,50 mm QFN pacote é um completo 17-V, 6-A, sincrono,conversor step-down que é otimizado para projetos pequenos através de alta eficiência e integração dos MOSFETs de lado alto e baixoA redução do espaço é conseguida através do controlo do modo de corrente, que reduz a contagem de componentes, e pela selecção de uma frequência de comutação elevada, reduzindo a pegada do inductor.

A rampa de arranque da tensão de saída é controlada pelo pin SS/TR que permite a operação como fonte de alimentação independente ou em situações de rastreamento.A sequência de potência também é possível configurando corretamente os pinos bons de energia e de drenagem aberta.

O limite de corrente de ciclo a ciclo no FET do lado alto protege o dispositivo em situações de sobrecarga e é reforçado por um limite de corrente de fonte do lado baixo que impede a fuga de corrente.Há também um limite de corrente de afundamento do lado inferior que desliga o MOSFET do lado inferior para evitar corrente reversa excessivaO desligamento térmico desativa a peça quando a temperatura da matriz excede a temperatura de desligamento térmico.

enbsp

Informações

enbsp

Desenho
