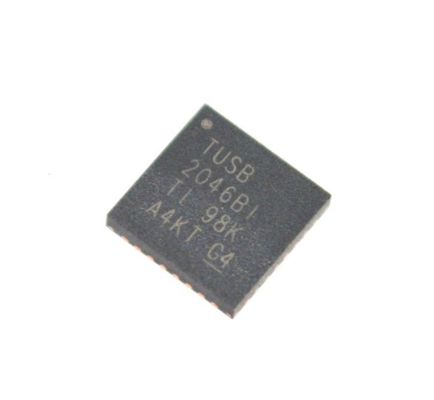

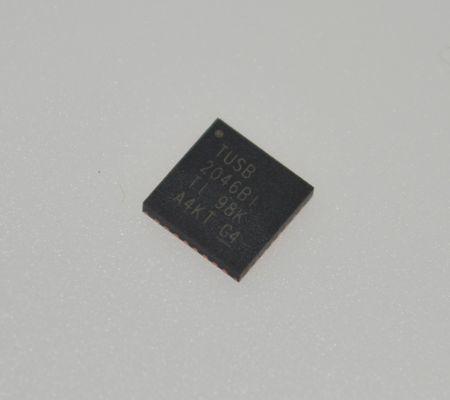

TUSB2046BIRHBR Controlador de Hub USB 2.0 de 4 portas com 12Mbps/1.5Mbps Suporte Transceptores Integrados 3.3V Operação Modo de Poupança de Energia EMI Baixo e Intervalo de Temperatura Industrial (-40°C a 85°C)

TUSB2046BIRHBR Controlador Hub USB 2.0 de 4 portas com suporte a 12Mbps/1.5Mbps Transceptores Integrados Operação de 3,3V Modo de Economia de Energia Low EMI e Faixa de Temperatura Industrial (-40anddeg;C a 85anddeg;C)

andnbsp;

andnbsp;Recursos

andbull; Totalmente compatível com a especificação USB como um hub de velocidade total: TID #30220231

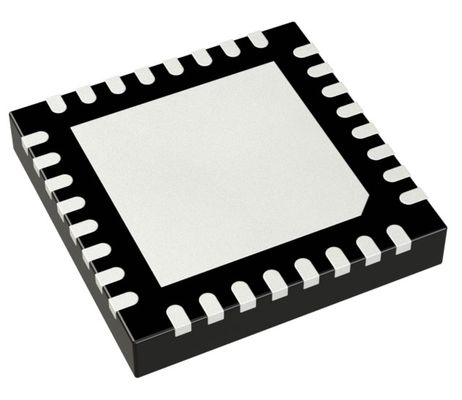

andbull; Pacote LQFP de 32 pinos (1) com um passo de terminal de 0,8 mm ou pacote QFN com um passo de pino de 0,5 mm

andbull; Lógica ASIC de baixa potência de 3,3 V

andbull; Transceptores USB integrados

andbull; A implementação da máquina de estados não requer programação de firmware

andbull; Uma porta upstream e quatro portas downstream

andbull; Todas as portas downstream suportam operações de velocidade total e baixa velocidade

andbull; Dois modos de fonte de alimentação – Modo autoalimentado – Modo alimentado por barramento

andbull; A comutação de energia e o relatório de sobrecorrente são fornecidos em grupo ou por porta

andbull; Suporta operações de suspensão e retomada

andbull; Suporta ID de fornecedor e ID de produto programáveis ​​com EEPROM serial externa

andbull; Interface EEPROM de 3 estados permite o compartilhamento de EEPROM

andbull; Saídas push-pull para PWRON eliminam a necessidade de resistores pullup externos

andbull; A filtragem de ruído em OVRCUR fornece imunidade a picos de tensão

andbull; A pinagem do pacote permite PCB de 2 camadas

andbull; Baixa emissão EMI alcançada por uma entrada de cristal de 6 MHz

andbull; Migrado do hub TUSB2040 comprovado

andbull; Custo menor do que o hub TUSB2040

andbull; Desempenho ESD do sistema aprimorado

andbull; Sem requisitos especiais de driver; funciona perfeitamente com qualquer sistema operacional com suporte a pilha USB

andbull; Suporta operação de 6 MHz por meio de uma entrada de cristal ou um clock de entrada de 48 MHz

andnbsp;

Aplicações

andbull; Sistemas de computador

andbull; Estações de encaixe

andnbsp;

Descrição

O TUSB2046x é um dispositivo hub CMOS de 3,3 V que fornece uma porta upstream e quatro portas downstream em conformidade com a especificação Universal Serial Bus (USB) como um hub de velocidade total. Como este dispositivo é implementado com uma máquina de estados digital em vez de um microcontrolador, nenhuma programação de firmware é necessária. Os transceptores USB totalmente compatíveis são integrados ao ASIC para todas as portas upstream e downstream. As portas downstream suportam dispositivos de velocidade total e baixa velocidade, definindo automaticamente a taxa de variação de acordo com a velocidade do dispositivo conectado às portas. A configuração do pino BUSPWR seleciona o modo alimentado por barramento ou o modo autoalimentado.

A configuração da entrada GANGED determina os modos de comutação de energia e detecção de sobrecorrente para as portas downstream. Se GANGED estiver alto, todas as saídas PWRON mudam juntas e, se qualquer OVRCUR for ativado, todas as portas farão a transição para o estado de desligamento. Se GANGED estiver baixo, as saídas PWRON e as entradas OVRCUR operam por porta.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
