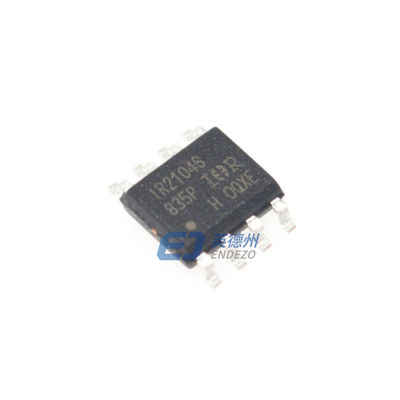

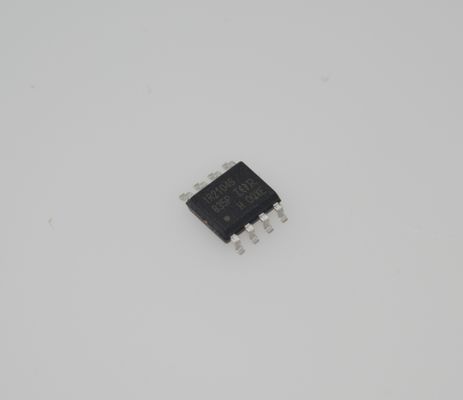

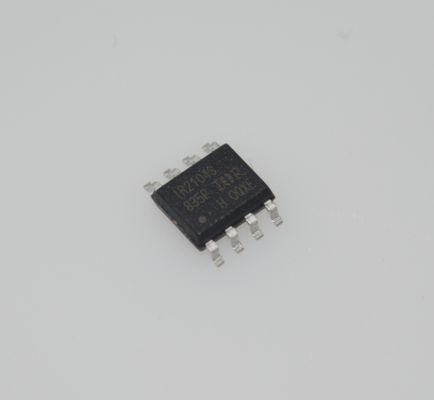

IR2104STRPBF Driver de meia ponte de alta tensão com classificação de 600V Saída de 200mA Comutação rápida Baixa corrente de repouso Pacote SOIC-8 robusto e proteção UVLO

IR2104STRPBF Driver de meia ponte de alta tensão com classificação de 600V Saída de 200mA Comutação rápida Baixa corrente quiescente Pacote SOIC-8 robusto e proteção UVLO

andnbsp;

andnbsp;Características

andbull; Canal flutuante projetado para operação bootstrap

andnbsp; andnbsp;Totalmente operacional até +600V

andnbsp; andnbsp;Tolerante a tensão transiente negativa

andnbsp; andnbsp;Imune a dV/dt

andbull; Faixa de alimentação do gate de 10 a 20V

andbull; Bloqueio de subtensão

andbull; Compatível com lógica de entrada de 3,3V, 5V e 15V

andbull; Lógica de prevenção de condução cruzada

andbull; Tempo morto definido internamente

andbull; Saída do lado alto em fase com a entrada

andbull; A entrada de desligamento desliga ambos os canais

andbull; Atraso de propagação correspondente para ambos os canais

andbull; Também disponível SEM CHUMBO

andnbsp;

Descrição

Os IR2104(S) são drivers de MOSFET e IGBT de alta tensão e alta velocidade com canais de saída referenciados no lado alto e baixo dependentes. Tecnologias CMOS proprietárias HVIC e imunes a trava permitem uma construção monolítica robusta. A entrada lógica é compatível com saída CMOS ou LSTTL padrão, até lógica de 3,3V. Os drivers de saída apresentam um estágio de buffer de alta corrente de pulso projetado para condução cruzada mínima do driver. O canal flutuante pode ser usado para acionar um MOSFET de potência de canal N ou IGBT na configuração do lado alto, o que

andnbsp;

Aplicações

Acionamento de motor
Acionamento de motor CC sem escovas (BLDC)
Acionamento de motor de passo
Controle de servomotor

Energia e Inversores
Inversores CC-CA (por exemplo, inversores solares, UPS)

Fontes de alimentação de modo de comutação (SMPS)
Conversão de energia de alta frequência
Automação Industrial
Controle de motor industrial

Sistemas de acionamento robóticos

Acionamento de válvula solenóide

Eletrônica Automotiva
Controle de motor de veículo elétrico (EV)
Carregadores de bordo (OBC)

Direção elétrica (EPS)
Eletrônicos e Eletrodomésticos
Acionamento do compressor do ar condicionado/refrigerador do inversor

Ferramentas elétricas (por exemplo, furadeiras, cortadores)

ESCs de drone (Controladores eletrônicos de velocidade)
