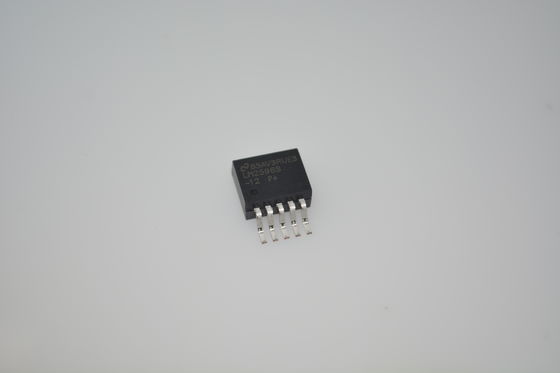

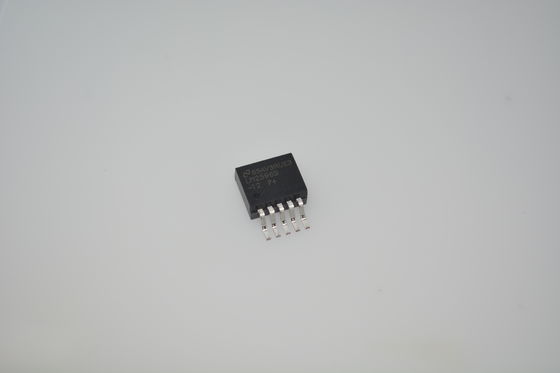

LM2596SX-12 12V 3A Step-Down Converter com ampla entrada de 4,5V-40V 80% eficiência saída ajustável, proteção térmica baixa ondulação e pacote TO-263 compacto para regulação de energia confiável

LM2596SX-12 Conversor Step-Down de 12V 3A com Ampla Entrada de 4,5V-40V 80% de Eficiência Saída Ajustável, Proteção Térmica Baixa Ondulação e Pacote Compacto TO-263 para Regulação de Energia Confiável

andnbsp;

Características

andbull; Novo produto disponível:andndash; LMR51430 4,5 a 36 V, 3 A, conversor síncrono de 500 kHz e 1,1 MHz

andbull; Para um tempo de lançamento no mercado mais rápido:andndash; Módulo de alimentação TLVM13630 de 3 a 36 V, 3 A, 200 kHz a 2,2 MHz

andbull; Versões de saída de 3,3 V, 5 V, 12 V e ajustável

andbull; Faixa de tensão de saída da versão ajustável: 1,2 V a 37 V eplusmn;4% máximo em condições de linha e carga

andbull; Disponível em pacotes TO-220 e TO-263

andbull; Corrente de carga de saída de 3 A

andbull; Faixa de tensão de entrada de até 40 V

andbull; Requer apenas quatro componentes externos

andbull; Excelentes especificações de regulação de linha e carga

andbull; Oscilador interno de frequência fixa de 150 kHz

andbull; Capacidade de desligamento TTL

andbull; Modo de espera de baixa potência, IQ, tipicamente 80 emu;A

andbull; Alta eficiência

andbull; Usa indutores padrão prontamente disponíveis

andbull; Desligamento térmico e proteção de limite de corrente

andbull; Crie um design personalizado usando o LM2596 com o WEBENCHandreg; Power Designer

andnbsp;

Aplicações

andbull; Eletrodomésticos

andbull; Infraestrutura de rede

andbull; EPOS

andbull; Home theater

andnbsp;

Descrição

A série LM2596 de reguladores são circuitos integrados monolíticos que fornecem todas as funções ativas para um regulador de comutação step-down (buck), capaz de acionar uma carga de 3 A com excelente regulação de linha e carga. Esses dispositivos estão disponíveis em tensões de saída fixas de 3,3 V, 5 V, 12 V e uma versão de saída ajustável.

Requerendo um número mínimo de componentes externos, esses reguladores são simples de usar e incluem compensação de frequência interna e um oscilador de frequência fixa.

A série LM2596 opera a uma frequência de comutação de 150 kHz, permitindo assim componentes de filtro de tamanho menor do que o que pode ser exigido com reguladores de comutação de frequência mais baixa. Disponível em um pacote TO-220 padrão de 5 pinos com várias opções de dobra de chumbo diferentes e um pacote de montagem em superfície TO-263 de 5 pinos.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

andnbsp;

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^


Lista de Produtos
Fornecer uma Série de Componentes Eletrônicos, gama completa de semicondutores, componentes ativos eamp; passivos. Podemos ajudá-lo a obter tudo para a lista de materiais da PCB, em uma palavra, você pode obter uma solução única aqui,
