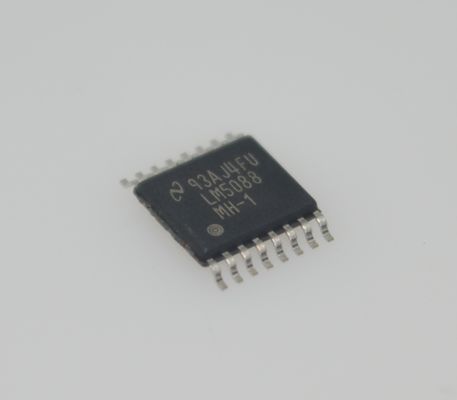

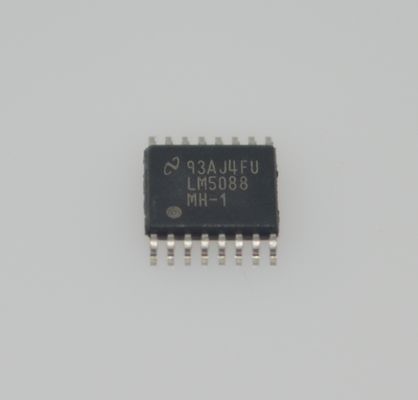

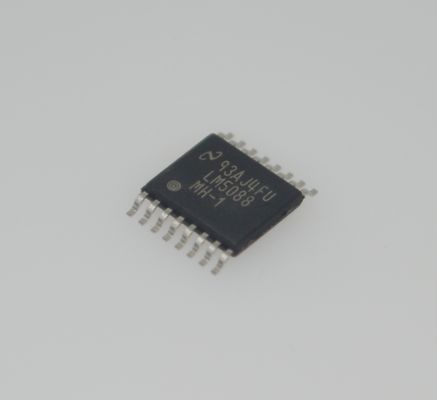

LM5088MHX-1 75V 1.5A Regulador de comutação Buck com entrada ampla 7.5V-75V Saída ajustável (1.25V-60V) 90% de eficiência Ajuste de frequência (50kHz-1MHz) Desligamento térmico e pacote HTSOP-8

LM5088MHX-1 Regulador de comutação buck de 75V 1.5A com entrada ampla de 7.5V-75V Saída ajustável (1.25V-60V) 90% de eficiência Ajuste de frequência (50kHz-1MHz) Desligamento térmico e pacote HTSOP-8

andnbsp;

Características

andbull; Qualificado AEC-Q100 com os seguintes resultados:

andnbsp; andndash; Grau de temperatura do dispositivo 1: andndash;40anddeg;C a +125anddeg;C faixa de temperatura ambiente de operação

andnbsp; andndash; Nível de classificação ESD HBM do dispositivo 2

andnbsp; andndash; Nível de classificação ESD CDM do dispositivo C5

andbull; Controle de modo de corrente emulado

andbull; Aciona MOSFET N-channel externo de alta lateral

andbull; Ampla faixa de tensão de entrada de 4,5 V a 75 V

andbull; Modos de desligamento e espera de baixo IQ

andbull; Recurso de alta taxa de ciclo de trabalho para tensão de queda reduzida

andbull; Redução de EMI de espectro espalhado (LM5088-1)

andbull; Temporizador de soluço para proteção contra sobrecarga (LM5088-2)

andbull; Tensão de saída ajustável de 1,205 V com 1,5% de precisão de referência de feedback

andbull; Amplificador de erro de ampla largura de banda

andbull; Configuração de frequência do oscilador de resistor único

andbull; Capacidade de sincronização do oscilador

andbull; Soft start programável

andbull; Regulador de polarização de alta tensão e baixa queda

andbull; Proteção de desligamento térmico

andbull; Pacote HTSSOP de 16 pinos

andnbsp;

Aplicações

andbull; Infoentretenimento automotivo

andbull; Adaptadores de acessórios USB automotivos

andbull; Drivers de motor e polarização DC-DC industriais

andnbsp;

DescriçãoO controlador buck não síncrono de alta tensão LM5088 possui todas as funções necessárias para implementar um conversor buck de alta tensão eficiente usando um número mínimo de componentes externos. O LM5088 pode ser configurado para operar em uma ampla faixa de tensão de entrada de 4,5 V a 75 V. Este controlador fácil de usar inclui um driver de gate com deslocamento de nível capaz de controlar um interruptor buck N-channel externo. O método de controle é baseado no controle de modo de corrente de pico, utilizando uma rampa de corrente emulada. O uso de uma rampa de controle emulada reduz a sensibilidade ao ruído do circuito de modulação por largura de pulso, permitindo o controle confiável de ciclos de trabalho muito pequenos necessários em aplicações de alta tensão de entrada e baixa tensão de saída. A frequência de comutação do LM5088 é programável de 50 kHz a 1 MHz.

O LM5088 está disponível em duas versões: O LM5088-1 fornece uma função de oscilação de frequência de andplusmn;5% para reduzir a EMI conduzida e irradiada, enquanto o LM5088-2 fornece um temporizador de reinicialização versátil para proteção contra sobrecarga. Recursos adicionais incluem um regulador de polarização de baixa queda, entrada de habilitação de três níveis para controlar os modos de desligamento e espera, soft start e capacidade de sincronização do oscilador. O dispositivo está disponível em um pacote HTSSOP de 16 pinos com aprimoramento térmico.
