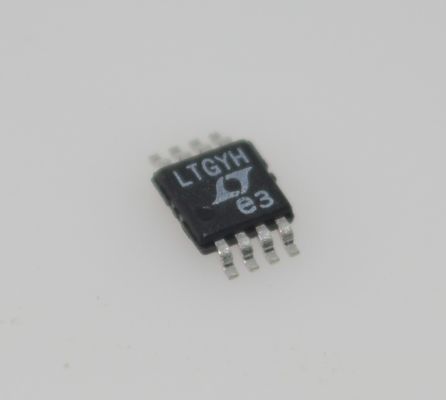

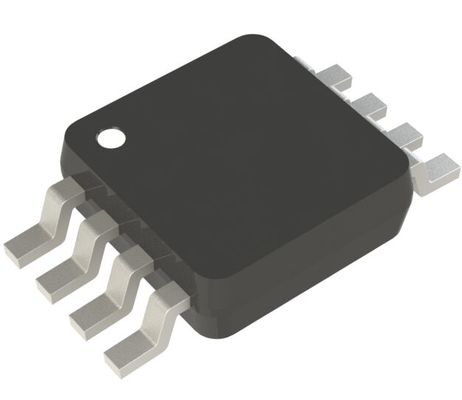

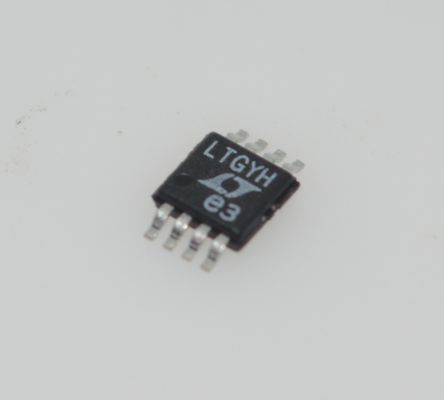

LT6657AHMS8-5 Referência de tensão de precisão 5V com ultra-baixa 2ppm/°C Drift 0,05% Precisão inicial 10mA Saída ampla 2.7V-36V Fornecimento Baixo ruído e MSOP-8 Pacote para aplicações de ponta

LT6657AHMS8-5 Referência de Tensão de 5V de Precisão com Deriva Ultra-Baixa de 2ppm/anddeg;C, Precisão Inicial de 0,05%, Saída de 10mA, Ampla Faixa de Alimentação de 2,7V-36V, Baixo Ruído e Pacote MSOP-8 para Aplicações de Ponta

andnbsp;

Recursos

Baixa Deriva

andnbsp; andnbsp;Grau A: 1,5ppm/anddeg;C Máx.

andnbsp; andnbsp;Grau B: 3ppm/anddeg;C Máx.

Baixo Ruído:

andnbsp; andnbsp;0,5ppmP-P (0,1Hz a 10Hz)

andnbsp; andnbsp;0,8ppmRMS (10Hz a 1kHz)

Ampla Faixa de Alimentação até 40V

Fornece e Absorve 10mA Mín.

Regulação de Linha: 0,2ppm/V

Regulação de Carga: 2andmicro;V/mA

Proteção de Alimentação Reversa

Proteção de Saída Reversa

Desligamento de Baixa Potência: <4andmicro;A Máx.

Alimentação Mínima de 1,5V para Opção de 1,25V

Proteção Térmica

Pode Operar em Modo Shunt

Configurável como Referência Negativa

Opções de Tensão de Saída Disponíveis: 1,25V, 2,5V, 3V, 4,096V, 5V

Pacote MSOP-8

andnbsp;

Aplicações

Industrial de Alta Temperatura

Sistemas de Aquisição de Dados de Alta Resolução

Instrumentação e Controle de Processos

Controle e Monitoramento Automotivo

Equipamentos Médicos

Referências de Tensão Shunt e Negativas

andnbsp;

Descrição

O LTandreg;6657 é uma referência de tensão de precisão que combina características de operação robustas com deriva extremamente baixa e baixo ruído. Com compensação avançada de curvatura, esta referência bandgap atinge uma deriva de 1,5ppm/anddeg;C com comportamento de temperatura previsível e uma precisão de tensão inicial de 0,1%. Ele também oferece ruído de 0,5ppmP-P e histerese de ciclo de temperatura muito baixa.

O LT6657 é uma referência de baixa queda de tensão que pode ser alimentada com apenas 50mV acima da tensão de saída, até 40V. A saída bufferizada suporta andplusmn;10mA de corrente de saída com baixa impedância de saída e regulação de carga precisa. A alta capacidade de corrente de absorção permite a operação como uma referência de tensão negativa com a mesma precisão de uma referência positiva. Esta peça é segura em condições de bateria reversa e inclui proteção de corrente quando a saída está em curto-circuito e desligamento térmico para condições de sobrecarga. Um desligamento está incluído para permitir a redução de energia, ao mesmo tempo em que permite uma ativação rápida.

O LT6657 é totalmente especificado na faixa de temperatura de andndash;40anddeg;C a 125anddeg;C. Ele está disponível no pacote MSOP de 8 pinos.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

sugere que em uma série de medições de tensão de saída de 10 segundos, pelo menos metade das observações deve ter um valor pico a pico abaixo desse número. Por exemplo, o LT6657-2.5 mede menos de 0,5ppmP-P em pelo menos 50% das observações de 10 segundos. Como mencionado acima, a distribuição estatística do ruído é tal que, se observada por longos períodos de tempo, o erro de pico na tensão de saída devido ao ruído pode ser muito maior do que o observado em um intervalo menor. O erro máximo provável devido ao ruído é frequentemente estimado usando o valor RMS, multiplicado por um fator de crista estimado, assumido como estando na faixa de 6 a 8,4. Este valor máximo possível só será observado se a tensão de saída for medida por períodos muito longos de tempo. Portanto, além do método comum, uma abordagem mais completa para medir o ruído foi usada para o LT6657 (descrita em detalhes no AN124 da Linear Technology) que permite obter mais informações do resultado. Em particular, este método caracteriza o ruído em um período de tempo significativamente maior, resultando em uma descrição mais completa do ruído de baixa frequência. O ruído de referência é medido na saída do circuito mostrado na Figura 15 com um sistema ADC/DVM. A tensão pico a pico é então calculada para 10
