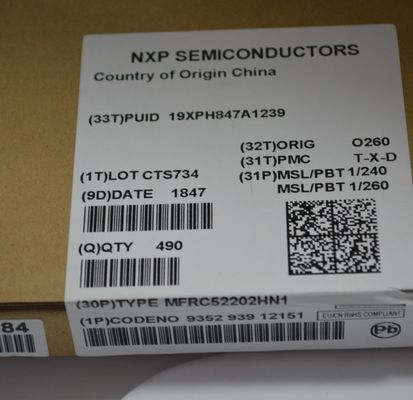

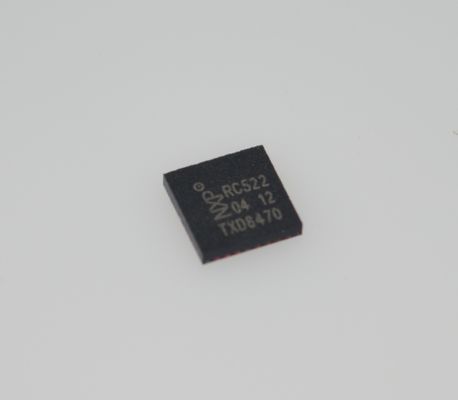

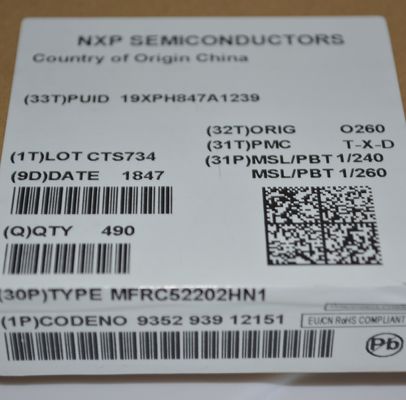

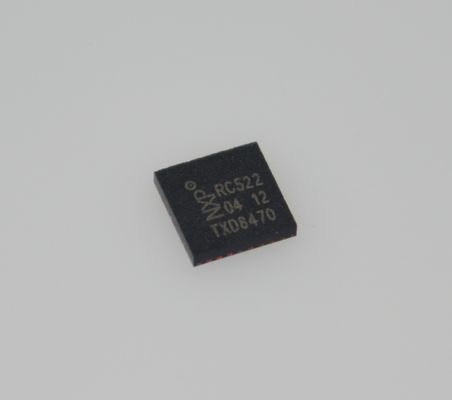

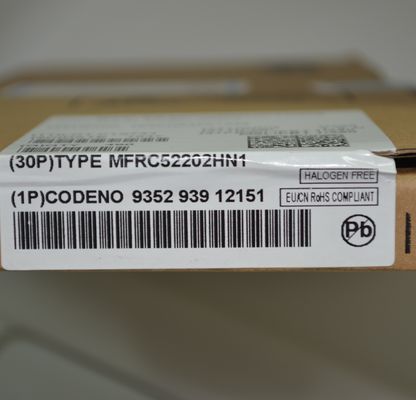

MFRC52202HN1 13.56MHz RFID/NFC Reader IC com ISO 14443A/MIFARE Suporte SPI/I2C/UART Interfaces, 10cm de alcance, Low Power Mode Anti-Collision e HVQFN32 Pacote compacto para sistemas de acesso seguro

MFRC52202HN1 13.56MHz RFID/NFC Reader IC com ISO 14443A/MIFARE Suporte SPI/I2C/UART Interfaces, 10cm de alcance, Low Power Mode Anti-Collision e HVQFN32 Pacote compacto para sistemas de acesso seguro

Características e benefícios

- Circuitos analógicos altamente integrados para desmodular e decodificar respostas

¢ Drivers de saída tamponados para ligar uma antena com o número mínimo de componentes externos

Suporte à ISO/IEC 14443 A/MIFARE e NTAG

Distância de funcionamento típica no modo de leitura/escrita até 50 mm, dependendo do tamanho e da afinação da antena

Suporta a criptografia MF1xxS20, MF1xxS70 e MF1xxS50 no modo Leitura/Escrita

Suporte à norma ISO/IEC 14443 Uma comunicação de velocidade de transferência superior até 848 kBd

¢ Apoia o MFIN/MFOUT

¢ Fornecimento de energia interna adicional para o IC do cartão inteligente ligado através do MFIN/MFOUT

Interfaces de host suportadas

¢SPI até 10 Mbit/s

Interface de autocarro I2C até 400 kBd em modo rápido, até 3400 kBd em modo de alta velocidade

¢ RS232 UART de série até 1228,8 kBd, com níveis de tensão dependentes da fonte de tensão do pin

O buffer FIFO lida com 64 bytes de envio e recebimento

¢ Modos de interrupção flexíveis

Reinicialização dura com função de baixa potência

- Desligamento por software

¢ temporizador programável

O oscilador interno para ligação a cristais de quartzo de 27,12 MHz

Alimentação de 2,5 V a 3,3 V

¢ Coprocessador CRC

Pins de E/S programáveis

¢ Auto-exame interno

Introdução

Diferenças entre versões 1.0 e 2.0

O MFRC522 está disponível em duas versões:

• MFRC52201HN1, adiante denominada versão 1.0, e

• MFRC52202HN1, adiante denominada versão 2.0.

A versão 2.0 do MFRC522 é totalmente compatível com a versão 1.0 e oferece, além disso, as seguintes características e melhorias:

• Aumento da estabilidade do IC do leitor em condições difíceis

• Um prescaler de temporizador adicional, ver secção 8. 5.

• Uma manipulação CRC corrigida quando o RX Multiple está definido em 1

Esta versão da ficha de dados abrange ambas as versões da MFRC522 e descreve as diferenças entre as versões, se aplicável.

Descrição geral

O MFRC522 é um IC de leitura/escritura altamente integrado para comunicação sem contato em 13,56 MHz. O leitor MFRC522 suporta ISO/IEC 14443 A/MIFARE e NTAG.O transmissor interno do MFRC522 é capaz de acionar uma antena de leitura/escritura projetada para se comunicar com cartões e transpondedores ISO/IEC 14443 A/MIFARE sem circuitos ativos adicionaisO módulo receptor fornece uma implementação robusta e eficiente para a demodulação e decodificação de sinais de cartões e transponders compatíveis com a ISO/IEC 14443 A/MIFARE.O módulo digital gere a funcionalidade completa da ISO/IEC 14443 A de enquadramento e detecção de erros (paridade e CRC)O MFRC522 suporta produtos MF1xxS20, MF1xxS70 e MF1xxS50. O MFRC522 suporta comunicação sem contato e usa velocidades de transferência MIFARE mais altas de até 848 kBd em ambas as direções.
