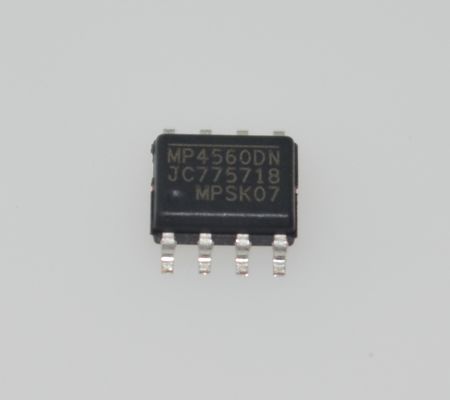

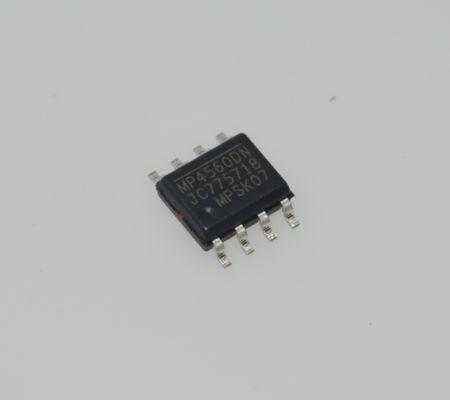

MP4560DN-LF 60V 5A Conversor de alta eficiência com entrada larga de 4,5-60V 500kHz Frequência de saída ajustável Proteção contra sobrecorrência Desligamento térmico e pacote DFN compacto

MP4560DN-LF Conversor Step-Down de Alta Eficiência de 60V 5A com Ampla Entrada de 4.5-60V, Frequência Ajustável de 500kHz, Proteção contra Sobrecarga de Corrente, Desligamento Térmico e Pacote DFN Compacto

CARACTERÍSTICAS

 Ampla Faixa de Entrada Operacional de 3,8V a 55V

 MOSFET de Potência Interno de 250mΩ

 Frequência de Comutação Programável de até 2MHz

 Corrente de Repouso de 140µA

 Estável com Capacitor Cerâmico

 Soft-Start Interno

 Eficiência de até 95%

 Saída Ajustável de 0,8V a 52V

 Disponível em pacotes QFN de 3x3 de 10 pinos e SOIC8 com almofada exposta

APLICAÇÕES

 Conversão de Potência de Alta Tensão

 Sistemas Automotivos

 Sistemas de Energia Industriais

 Sistemas de Energia Distribuídos

 Sistemas Alimentados por Bateria

DESCRIÇÃO

O MP4560 é um regulador de comutação step-down de alta frequência com MOSFET de potência de alta tensão interno integrado no lado alto. Ele fornece saída de 2A com controle de modo de corrente para resposta rápida do loop e fácil compensação.

A ampla faixa de entrada de 3,8V a 55V acomoda uma variedade de aplicações step-down, incluindo aquelas em ambientes de entrada automotivos. Uma corrente de alimentação em modo de desligamento de 12µA permite o uso em aplicações alimentadas por bateria.

Alta eficiência de conversão de energia em uma ampla faixa de carga é alcançada reduzindo a frequência de comutação em condições de carga leve para reduzir as perdas de comutação e acionamento do gate.

O foldback de frequência ajuda a evitar a fuga da corrente do indutor durante a inicialização e o desligamento térmico fornece operação confiável e tolerante a falhas.

Ao comutar a 2MHz, o MP4560 é capaz de evitar problemas de ruído EMI (Interferência Eletromagnética), como os encontrados em rádios AM e aplicações ADSL.

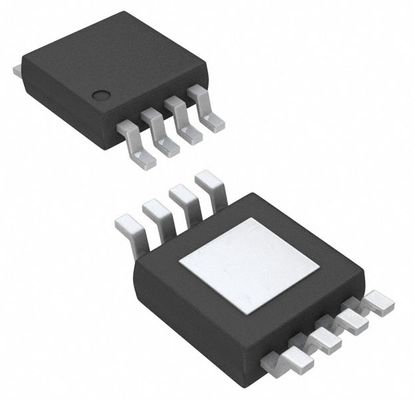

O MP4560 está disponível em pequenos pacotes QFN de 3mm x 3mm de 10 pinos e SOIC8 com almofadas expostas.

INFORMAÇÕES

Desenho

Nossa vantagem:

• Produtos de alta qualidade --- nossas ofertas são 100% novas e originais, ROHS
• Preço competitivo --- bons canais de compra com bom preço.
• Serviço profissional --- testes rigorosos de qualidade antes do envio e serviço pós-venda perfeito após a compra.
• Inventário adequado --- Com o apoio da nossa forte equipe de compras,
• Entrega rápida --- enviaremos as mercadorias dentro de 1-3 dias úteis após a confirmação do pagamento.

certifique-se de atender às suas necessidades para todos os tipos de componentes.^_^
