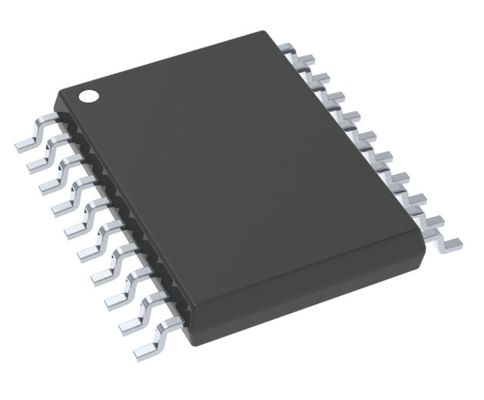

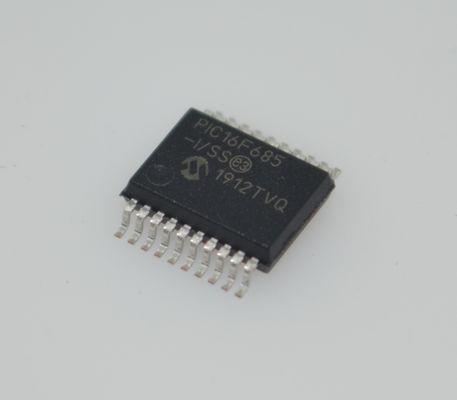

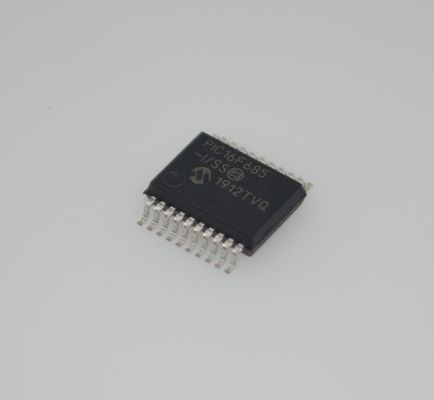

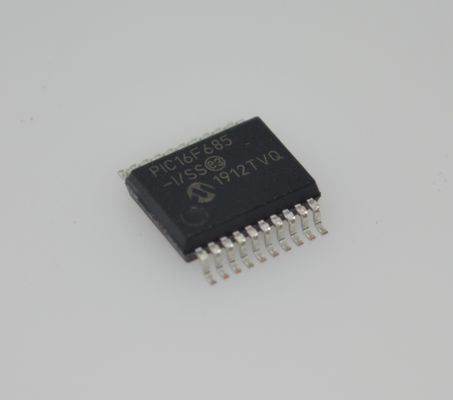

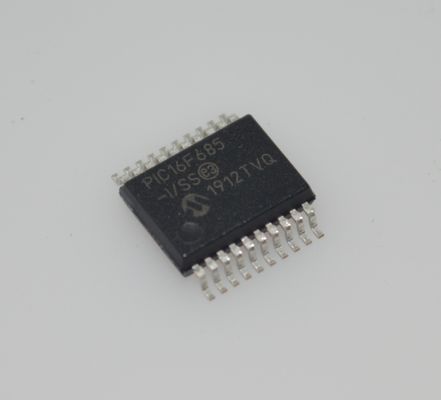

PIC16F685-I/SS 8-bit Flash MCU 20MHz Velocidade 3,5KB Memória 256B EEPROM 12x10-bit ADC 25 I/O Pins Wide 2.0-5.5V Range Industrial -40°C a +85°C SSOP-20 Pacote para Controle Incorporado

PIC16F685-I/SS MCU Flash de 8 bits, velocidade de 20 MHz, memória de 3,5 KB, EEPROM de 256 B, ADC de 12x10 bits, 25 pinos de E/S, faixa ampla de 2,0-5,5 V, industrial -40°C a +85°C, pacote SSOP-20 para controle embarcado

andnbsp;

CPU RiSC de alto desempenho

Apenas 35 instruções para aprender:

andnbsp;-Todas as instruções de ciclo único, exceto ramificações

Velocidade de operação:
andnbsp;-Entrada de oscilador/clock DC-20 MHz

andnbsp;-Ciclo de instrução de DC-200 ns

Capacidade de interrupção

Pilha de hardware de 8 níveis de profundidade

Modos de endereçamento direto, indireto e relativo

andnbsp;

Recursos especiais do microcontrolador

Oscilador interno de precisão:

andnbsp; Calibrado de fábrica para + 1%

andnbsp; Faixa de frequência selecionável por software de 8 MHz a 32 kHz
andnbsp; Ajustável por software

andnbsp; Modo de inicialização de duas velocidades

andnbsp; Detecção de falha de cristal para aplicações críticas

andnbsp; Mudança de modo de clock durante a operação para economia de energia

Modo de suspensão de economia de energia

Ampla faixa de tensão de operação (2,0V-5,5V)

Faixa de temperatura industrial e estendida

Reset de ligar (POR)

Temporizador de ligar (PWRTE) e temporizador de inicialização do oscilador (OST)

Reset de subtensão (BOR) com opção de controle por software

Temporizador Watchdog aprimorado de baixa corrente (WDT) com oscilador no chip (nominalmente selecionável por software 268 segundos com pré-escalador completo) com ativação por software

Pino de entrada/Master Clear multiplexado

Proteção de código programável

Célula Flash/EEPROM de alta resistência:

andnbsp; Resistência de gravação Flash de 100.000

andnbsp; Resistência de gravação EEPROM de 1.000.000

andnbsp; Retenção Flash/EEPROM de dados:>40 anos

Módulo USART aprimorado:

andnbsp; Suporta RS-485, RS-232 e LIN 2.0

andnbsp; Detecção automática de Baud

andnbsp; Despertar automático no bit de início

andnbsp;

Recursos de baixo consumo
Corrente em espera:

andnbsp; 50 nA @ 2,0V, típico

Corrente de operação:

andnbsp; 11 andmu;A @ 32 kHz, 2,0V, típico

andnbsp; 220 andmu;A @ 4 MHz, 2,0V, típico

Corrente do temporizador Watchdog:

andnbsp; -<1 andmu;A @ 2,0V, típico

andnbsp;

Recursos periféricos

17 pinos de E/S e 1 pino somente de entrada:

andnbsp; Fonte/dreno de alta corrente para acionamento direto de LED

andnbsp; Pino de interrupção na mudança

andnbsp; Resistores pull-up fracos programáveis individualmente

andnbsp; Despertar de ultra baixo consumo (ULPWU)

Módulo comparador analógico com:

andnbsp; Dois comparadores analógicos

andnbsp; Módulo de referência de tensão no chip programável (CVREF) (% de VDD)

andnbsp; Entradas e saídas do comparador acessíveis externamente
andnbsp; Modo SR Latch
andnbsp; Trava de sincronização do portão do temporizador 1
andnbsp; VREF fixo de 0,6V

Conversor A/D:
andnbsp; Resolução de 10 bits e 12 canais

Timer0: Temporizador/Contador de 8 bits com pré-escalador programável de 8 bits

Timer1 aprimorado:

andnbsp; Temporizador/contador de 16 bits com pré-escalador

andnbsp; Portão Timer1 externo (ativação da contagem)

andnbsp; Opção para usar OSC1 e OSC2 no modo LP como oscilador Timer1 se o modo lNTOSC for selecionado
Timer2: Temporizador/Contador de 8 bits com Registro de Período de 8 bits, Pré-escalador e Pós-escalador

Módulo Capture, Compare, PWM+ aprimorado:

andnbsp; Captura de 16 bits, resolução máxima de 12,5 ns

andnbsp; Comparar, resolução máxima de 200 ns

andnbsp; PWM de 10 bits com 1, 2 ou 4 canais de saída, tempo morto programável, frequência máxima de 20 kHZ
andnbsp; Controle de direção da saída PWM

Porta serial síncrona (SSP):

andnbsp; Modo SPl (Master e Slave)

andnbsp;

INFORMAÇÃO

andnbsp;

Desenho
