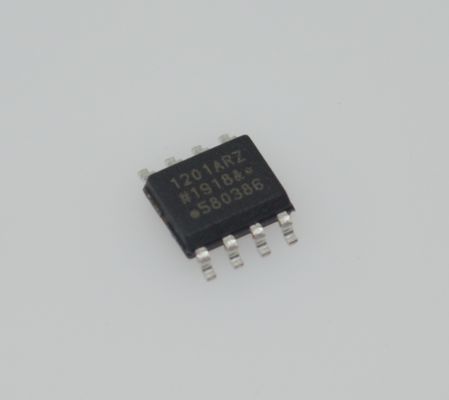

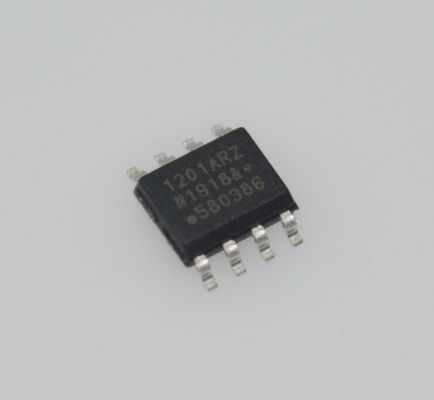

Isolador Digital de 2 canais ADUM1201ARZ com isolamento de 2,5kV Alta velocidade 150Mbps Baixa potência Ampla temperatura (-40°C a +105°C) CMTI de 15kV/μs Alimentação de 3V-5,5V Compatível com RoHS

ADUM1201ARZ Isolador digital de 2 canais com isolamento de 2,5 kV Alta velocidade 150 Mbps Baixa potência Grande temperatura (-40°C a +105°C) 15 kV/s CMTI 3V-5.5V Fornecimento RoHS Compliant

enbsp

Características

Corpo estreito, compatível com a RoHS, pacote SOIC de 8 chumbo Operação de baixa potência

Função de 5 V

enbsp; enbsp; 1,1 mA por canal a uma velocidade máxima de 0 Mbps a 2 Mbps

enbsp; enbsp; 3,7 mA por canal a uma velocidade máxima de 10 Mbps

enbsp; enbsp; 8,2 mA por canal a uma velocidade máxima de 25 Mbps

enbsp; operação de 3 V

enbsp; enbsp; 0,8 mA por canal a 0 Mbps a 2 Mbps no máximo

enbsp; enbsp; 2,2 mA por canal a uma velocidade máxima de 10 Mbps

enbsp; enbsp; 4,8 mA por canal a uma velocidade máxima de 25 Mbps

Comunicação bidirecional

Translação de nível 3 V/5 V

Função a altas temperaturas: 125oC

Alta taxa de transferência de dados: dc a 25 Mbps (NRZ)

Características precisas do tempo

enbsp; 3 ns de distorção máxima da largura do pulso

enbsp; 3 ns de correspondência máxima entre canais

Imunidade transitória de modo comum elevada: andgt;25 kV/andmu;s

Autorizações de segurança e regulatórias

enbsp; reconhecimento UL

enbsp; enbsp; 2500 V rms durante 1 minuto por UL 1577

enbsp; Aviso de aceitação do componente CSA 5A

enbsp; Certificado de conformidade VDE

DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

enbsp; enbsp; VIORM = pico de 560 V

Aplicativos qualificados para aplicações automotivas

enbsp

Aplicações

Isolamento multicanal de dimensão crítica

Isolamento da interface SPI/conversor de dados

Isolamento do transceptor RS-232/RS-422/RS-485

Isolamento digital do autocarro de campo

Veículos elétricos híbridos, monitor de bateria e motor

enbsp

Descrição geral

Os ADuM1200/ADuM12011 são isoladores digitais de dois canais baseados na tecnologia Analog Devices, Inc., iCouplerandreg. Combinando tecnologias CMOS de alta velocidade e transformadores monolíticos,Estes componentes de isolamento proporcionam características de desempenho excepcionais superiores às alternativas, tais como os optoacopladores.

Ao evitar o uso de LEDs e fotodiodos, os dispositivos iCoupler eliminam as dificuldades de projeto comumente associadas aos acopladores ópticos.

O optoacoplador típico preocupa-se com relações de transferência de corrente incertas, funções de transferência não lineares,e efeitos de temperatura e vida útil são eliminados com as interfaces digitais iCoupler simples e características de desempenho estávelA necessidade de controladores externos e outros componentes discretos é eliminada com estes produtos iCoupler.Dispositivos iCoupler consomem um décimo a um sexto da potência de optocouplers em taxas de dados de sinal comparáveis.

Os isoladores ADuM1200/ADuM1201 fornecem dois canais de isolamento independentes em uma variedade de configurações de canais e taxas de dados (ver Guia de encomenda).Ambos os dispositivos operam com a tensão de alimentação em ambos os lados variando de 2.7 V a 5.5 V, proporcionando compatibilidade com sistemas de baixa tensão e possibilitando uma funcionalidade de conversão de tensão através da barreira de isolamento.O ADuM1200/ADuM1201 fornece uma distorção de largura de pulso baixa (eA diferença entre as optoacopladores alternativas é que, em comparação com os optoacopladores alternativos, os optoacopladores alternativos não são equipados com um sistema de transmissão de luz.Os isoladores ADuM1200/ADuM1201 possuem um recurso de atualização patenteado que assegura a correcção de corrente contínua na ausência de transições lógicas de entrada e durante as condições de ligação/desligação..

O ADuM1200W e o ADuM1201W são versões de grau automotivo qualificadas para operação a 125°C. Veja a seção Produtos Automotivos para mais informações.

enbsp

Informações

enbsp

Desenho
