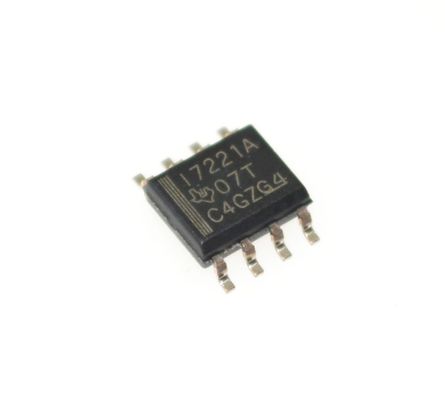

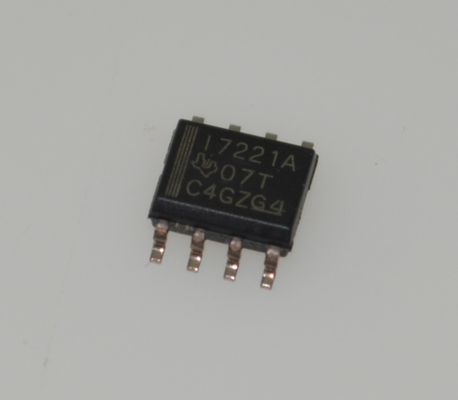

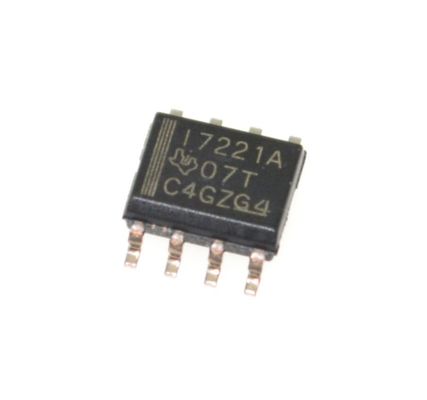

Isolador digital ISO7221ADR de 1 canal de 150 Mbps Isolamento de alta velocidade 3kVrms 3,1ns Retardo 2,7-5,5V Ampla tensão -40°C a +125°C Pacote SOIC-8

Isolador Digital ISO7221ADR de 1 canal, 150 Mbps, Isolamento de alta velocidade de 3 kVrms, atraso de 3,1 ns, 2,7-5,5 V, ampla tensão, -40°C a +125°C, pacote SOIC-8

Características

• Opções de taxa de sinalização de 1, 5, 25 e 150 Mbps

  – Desvio de saída de canal para canal baixo; 1 ns máx.

  – Distorção de largura de pulso (PWD) baixa; 1 ns máx.

  – Conteúdo de jitter baixo; 1 ns típico a 150 Mbps

• Imunidade transitória típica de 50 kV/µs

• Opera com fontes de 2,8 V (classe C), 3,3 V ou 5 V

• Proteção ESD de 4 kV

• Alta imunidade eletromagnética

• –40°C a +125°C Faixa de operação

• Vida útil típica de 28 anos na tensão nominal (consulte a Projeção de vida útil de isolamento)

• Certificações relacionadas à segurança:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – Programa de reconhecimento de componentes UL 1577

  – Certificações IEC 62368-1, IEC 61010-1, IEC 60601-1 e GB 4943.1

Aplicações

• Automação de fábrica

  – Modbus

  – Profibus®

  – Barramentos de dados DeviceNet®

• Interface periférica de computador

• Interface de controle servo

• Aquisição de dados

Descrição

Os dispositivos da família ISO7220x e ISO7221x são isoladores digitais de canal duplo. Para facilitar o layout da PCB, os canais são orientados na mesma direção no ISO7220x e em direções opostas no ISO7221x. Esses dispositivos possuem um buffer de entrada e saída lógico separados pela barreira de isolamento de dióxido de silício (SiO2) da TI, fornecendo isolamento galvânico de até 4000VPK por VDE. Usados ​​em conjunto com fontes de alimentação isoladas, esses dispositivos bloqueiam alta tensão e isolam aterramentos, além de impedir que correntes de ruído em um barramento de dados ou outros circuitos entrem no aterramento local e interfiram ou danifiquem circuitos sensíveis.

Um sinal de entrada binário é condicionado, traduzido em um sinal balanceado e, em seguida, diferenciado pela barreira de isolamento. Através da barreira de isolamento, um comparador diferencial recebe as informações de transição lógica e, em seguida, define ou redefine um flip-flop e o circuito de saída de acordo. Um pulso de atualização periódico é enviado através da barreira para verificar se o nível CC adequado da saída. Se este pulso de atualização CC não for recebido a cada 4µs, presume-se que a entrada não esteja alimentada ou não esteja sendo acionada ativamente, e o circuito de segurança aciona a saída para um estado lógico alto.

A constante de tempo resultante fornece operação rápida com taxas de sinalização disponíveis de 0 Mbps (CC) a 150 Mbps (A taxa de sinalização de uma linha é o número de transições de tensão que são feitas por segundo, expressas em unidades bps). Os dispositivos da opção A, opção B e opção C possuem limiares de entrada TTL e um filtro de ruído na entrada que impede que pulsos transitórios sejam passados ​​para a saída do dispositivo. Os dispositivos da opção M possuem limiares de entrada CMOS VCC/2 e não possuem o filtro de ruído de entrada e o atraso de propagação adicional.

A família de dispositivos ISO7220x e ISO7221x requer duas tensões de alimentação de 2,8 V (classe C), 3,3 V, 5 V ou qualquer combinação. Todas as entradas são tolerantes a 5 V quando alimentadas por uma fonte de 2,8 V ou 3,3 V e todas as saídas são CMOS de 4 mA.

A família de dispositivos ISO7220x e ISO7221x é caracterizada para operação na faixa de temperatura ambiente de –40°C a +125°C.
