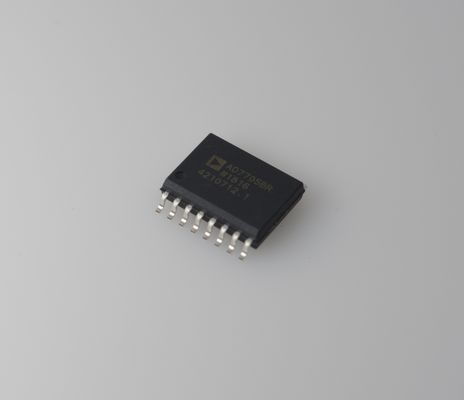

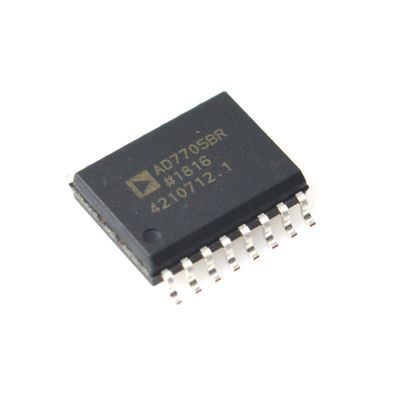

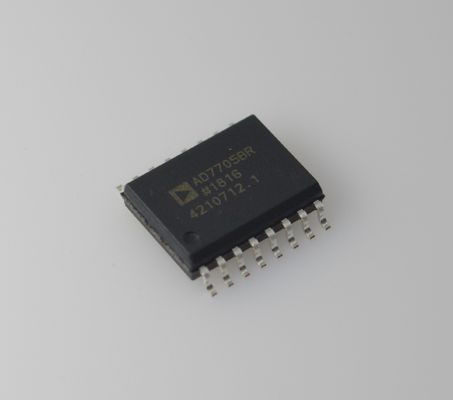

AD7705BRZ ADC 16-Bit Precision Low Noise 3V/5V Operation On-Chip Filter SPI Interface Low Power -40°C a +85°C Grado industrial

AD7705BRZ ADC 16 bits de precisão, baixo ruído, operação 3V/5V, filtro no chip, interface SPI, baixo consumo, -40°C a +85°C, grau industrial

andnbsp;

CARACTERÍSTICAS

AD7705: 2 ADCs de canal de entrada totalmente diferenciais

AD7706: 3 ADCs de canal de entrada pseudo diferenciais

andnbsp; 16 bits sem códigos ausentes

andnbsp; 0,003% de não linearidade

Front-end de ganho programável: ganhos de 1 a 128, interface serial de 3 fios

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, e compatível com DSP

andnbsp; andnbsp; Entrada Schmitt-trigger em SCLK

Capacidade de buffer da entrada analógica

Operação de 2,7 V a 3,3 V ou 4,75 V a 5,25 V

Dissipação de potência máxima de 1 mW a 3 V

Corrente de espera máxima de 8 andmu;A

Pacotes PDIP de 16 pinos, SOIC de 16 pinos e TSSOP de 16 pinos

andnbsp;

DESCRIÇÃO GERAL

Os AD7705/AD7706 são front-ends analógicos completos para aplicações de medição de baixa frequência. Esses dispositivos de 2/3 canais podem aceitar sinais de entrada de baixo nível diretamente de um transdutor e produzir saída digital serial. Os dispositivos empregam uma técnica de conversão andSigma;-andDelta; para obter até 16 bits de desempenho sem códigos ausentes. O sinal de entrada selecionado é aplicado a um front-end de ganho programável proprietário baseado em um modulador analógico. A saída do modulador é processada por um filtro digital no chip. A primeira fenda deste filtro digital pode ser programada através de um registrador de controle no chip, permitindo o ajuste do corte do filtro e da taxa de atualização da saída.

Os dispositivos AD7705/AD7706 operam com uma única fonte de alimentação de 2,7 V a 3,3 V ou 4,75 V a 5,25 V. O AD7705 possui dois canais de entrada analógica totalmente diferenciais; o AD7706 possui três canais de entrada pseudo diferenciais.

Ambos os dispositivos possuem uma entrada de referência diferencial. Faixas de sinal de entrada de 0 mV a 20 mV a 0 V a 2,5 V podem ser incorporadas em ambos os dispositivos quando operando com um VDD de 5 V e uma referência de 2,5 V. Eles também podem lidar com faixas de sinal de entrada bipolar de andplusmn;20 mV a andplusmn;2,5 V, que são referenciadas às entradas AIN(andminus;) no AD7705 e à entrada COMMON no AD7706.

Os dispositivos AD7705/AD7706, com uma fonte de alimentação de 3 V e uma referência de 1,225 V, podem lidar com faixas de sinal de entrada unipolar de 0 mV a 10 mV a 0 V a 1,225 V. Os dispositivos podem aceitar faixas de entrada bipolar de andplusmn;10 mV a andplusmn;1,225 V. Portanto, os dispositivos AD7705/AD7706 executam todo o condicionamento e conversão de sinal para um sistema de 2 ou 3 canais.

Os AD7705/AD7706 são ideais para uso em sistemas inteligentes, baseados em microcontroladores ou DSP. Os dispositivos possuem uma interface serial que pode ser configurada para operação de 3 fios. As configurações de ganho, polaridade do sinal e seleção da taxa de atualização podem ser configuradas em software usando a porta serial de entrada. As peças contêm opções de autocalibração e calibração do sistema para eliminar erros de ganho e offset na própria peça ou no sistema. A construção CMOS garante uma dissipação de potência muito baixa, e o modo de desligamento reduz o consumo de energia em espera para 20 andmu;W típicos.

Essas peças estão disponíveis em um pacote plástico dual in-line (DIP) de 16 pinos, corpo largo (0,3 polegadas); um pacote SOIC (SOIC) padrão de 16 pinos, corpo largo (0,3 polegadas); e um pacote de contorno pequeno fino (TSSOP) de 16 pinos e baixo perfil.

andnbsp;

andnbsp;

andnbsp;

Aplicações

Controle de Processos Industriais
Condicionamento de sinal para sensores de pressão/temperatura/fluxo

Medição de loop de corrente de 4-20mA.
Módulos de entrada analógica para sistemas PLC
Dispositivos Médicos e de Saúde
Instrumentos médicos portáteis (glicômetros, monitores de pressão arterial)

Aquisição de sinais bioelétricos (EEG/ECG)

Instrumentação Inteligente
Balanças eletrônicas de alta precisão (resolução de 0,01g)

Equipamentos de análise laboratorial0
Detectores de gás
Eletrônicos de consumo
Sensores domésticos inteligentes de alta qualidade0
Monitoramento biométrico de equipamentos de fitness
Eletrônica Automotiva
Monitoramento de tensão do Sistema de Gerenciamento de Bateria (BMS)
Aquisição de parâmetros do motor
