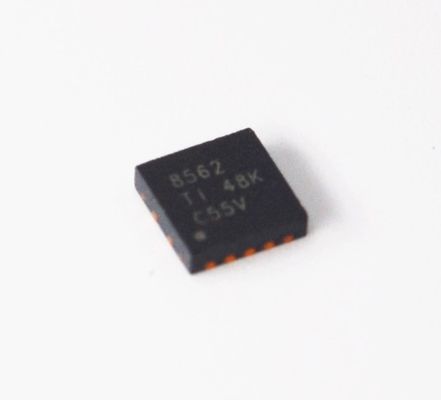

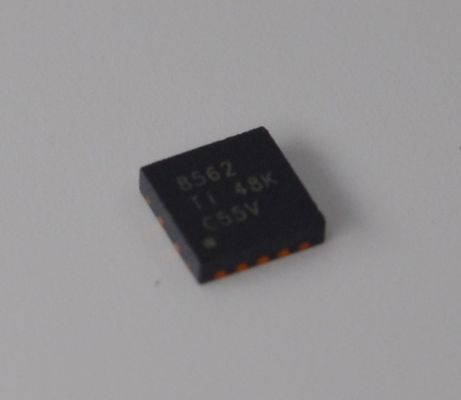

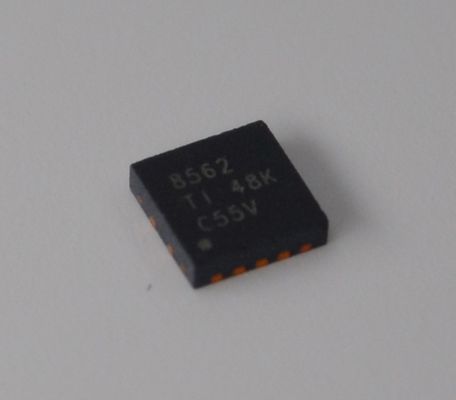

DAC8562SDSCR 16-Bit Dual DAC Low Glitch Wide Voltage (2.7V-5.5V), SPI Precision (±4LSB) Tiny VSSOP Ideal para Indústria e Automóveis

DAC8562SDSCR DAC duplo de 16 bits, baixa oscilação, ampla tensão (2,7V-5,5V), precisão SPI (±4LSB) VSSOP minúsculo, ideal para aplicações industriais e automotivas

Características

• Precisão relativa:

  – DAC756x (12 bits): 0,3 LSB INL

  – DAC816x (14 bits): 1 LSB INL

  – DAC856x (16 bits): 4 LSB INL

• Impulso de oscilação: 0,1 nV-s

• Referência bidirecional: entrada ou saída de 2,5 V

  – Saída desativada por padrão

  – ±5 mV de precisão inicial (máx.)

  – Deriva de temperatura de 4 ppm/°C (típ.)

  – Deriva de temperatura de 10 ppm/°C (máx.)

  – Capacidade de dissipação e fonte de 20 mA

• Reset de ativação para escala zero ou escala média

• Baixa potência: 4 mW (típ., 5 V AVDD, incluindo corrente de referência interna)

• Ampla faixa de alimentação: 2,7 V a 5,5 V

• SPI de 50 MHz com entradas com gatilho Schmitt

• Funções LDAC e CLR

• Buffer de saída com operação rail-to-rail

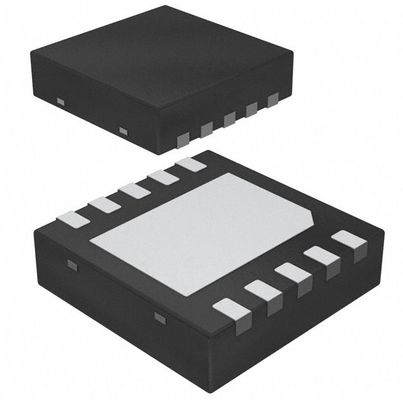

• Pacotes: WSON-10 (3 mm × 3 mm), VSSOP-10

• Faixa de temperatura: –40°C a 125°C

Aplicações

• Instrumentação portátil

• Módulo de saída analógica PLC

• Controle servo de circuito fechado

• Ajuste do oscilador controlado por tensão

• Sistemas de aquisição de dados

• Ajuste programável de ganho e deslocamento

Descrição

Os dispositivos DAC756x, DAC816x e DAC856x são conversores digital-analógico (DACs) de baixa potência, saída de tensão, canal duplo, 16, 14 e 12 bits, respectivamente. Esses dispositivos incluem uma referência interna de 2,5 V, 4 ppm/°C, fornecendo uma faixa de tensão de saída em escala total de 2,5 V ou 5 V. A referência interna tem uma precisão inicial de ±5 mV e pode fornecer ou dissipar até 20 mA no pino VREFIN/VREFOUT.

Esses dispositivos são monotônicos, proporcionando excelente linearidade e minimizando tensões transientes (oscilação) indesejadas de código para código. Eles usam uma interface serial de três fios versátil que opera em taxas de clock de até 50 MHz. A interface é compatível com as interfaces padrão SPI™, QSPI™, Microwire e processador de sinal digital (DSP). Os dispositivos DACxx62 incorporam um circuito de reset de ativação que garante que a saída do DAC seja ativada e permaneça em escala zero até que um código válido seja escrito no dispositivo, enquanto os dispositivos DACxx63 são ativados de forma semelhante em escala média. Esses dispositivos contêm um recurso de desligamento que reduz o consumo de corrente para tipicamente 550 nA a 5 V. O baixo consumo de energia, a referência interna e a pequena área de ocupação tornam esses dispositivos ideais para equipamentos portáteis operados por bateria.

Os dispositivos DACxx62 são compatíveis em termos de função e substituição, assim como os dispositivos DACxx63. Toda a família está disponível em pacotes MSOP-10 e SON-10.
