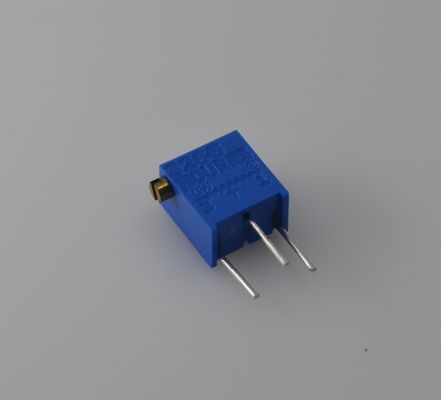

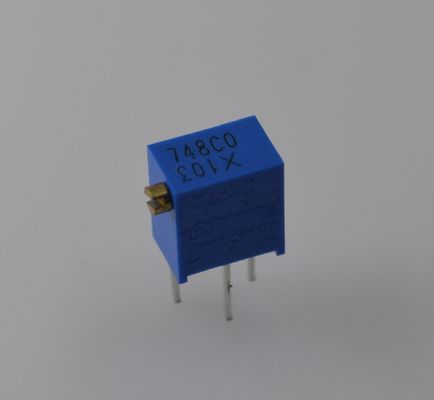

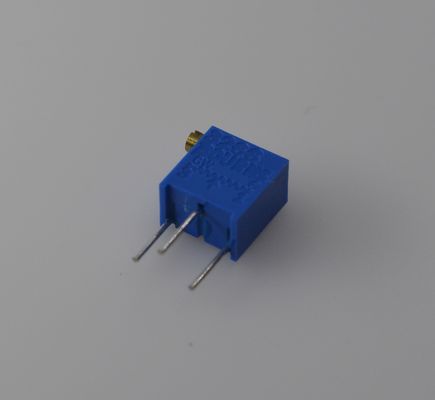

3266X-1-103LF 10KΩ Trimpot 1/4W Potência 300V Classificação ± 10% Tolerância Cermet Construção PC Mount Ajuste confiável para circuitos de precisão

3266X-1-103LF 10KandOmega; Trimpot 1/4W Potência 300V Classificação andplusmn;10% Tolerância Construção Cermet Montagem em PC Ajuste Confiável para Circuitos de Precisão

andnbsp;

Características

■ Multivoltas / Cermet / Industrial / Selado

■ Distanciadores permitem lavagem completa da placa de PC

■ Embalagem em fita e carretel disponível

■ Versão compatível com RoHS* disponível

andnbsp;

DESCRIÇÃO

Características Elétricas

Faixa de Resistência Padrão .........................10 ohms a 1 megohm (ver tabela de resistência padrão)

Tolerância de Resistência .............andplusmn;10 % std.

Resistência Mínima Absoluta .............................1 % ou 2 ohms máx. (o que for maior)

Variação da Resistência de Contato ..........................3.0 % ou 3 ohms máx. (o que for maior)

Ajustabilidade Divisor de Tensão ........................andplusmn;0.02 %

Reóstato ..................................andplusmn;0.05 %

Resolução.....................................Infinita Isolamento

Resistência ...............500 VDC 1.000 megohms min.

Rigidez Dielétrica Nível do Mar ...............................600 VAC 80.000

Pés ............................250 VAC Curso Efetivo ..................12 voltas nom.

Características Ambientais

Potência (300 volts máx.) 70 anddeg;C .....................................0.25 watt

125 anddeg;C ........................................0 watt

Faixa de Temperatura ....-55 anddeg;C a +125 anddeg;C

Coeficiente de Temperatura ....andplusmn;100 PPM/anddeg;C

Teste de Vedação ........................................85 anddeg;C

Umidade.........MIL-STD-202 Método 103

96 horas (2 % andDelta;TR, 10 Megohms IR)

Vibração .......30 G (1 % andDelta;TR; 1 % andDelta;VR)

Choque..........100 G (1 % andDelta;TR; 1 % andDelta;VR)

Vida Útil ....1.000 horas 0.25 watt 70 anddeg;C (3 % andDelta;TR; 3 % CRV)

Vida Rotacional.........................200 ciclos (4 % andDelta;TR; 3 % ou 3 ohms, o que for maior, CRV)

Características Físicas

Torque..............................3.0 oz-in.

Paradas Mecânicas máx. ..................Limpador em marcha lenta

Terminais ........................Pinos soldáveis

Peso ......................................0.015 oz.

Marcação ..........Marca registrada do fabricante, código de resistência, diagrama de fiação, código da data, número do modelo e estilo do fabricante

Limpador ................50 % (TR real) andplusmn;10 %

Inflamabilidade ...........................U.L. 94V-0

Embalagem Padrão ......50 peças por tubo

Ferramenta de Ajuste ...............................H-90

andnbsp;

Aplicações

Eletrônica Industrial
Calibração de parâmetros da placa de controle PLC

Circuitos de condicionamento de sinal do sensor
Ajuste do ponto zero do instrumento industrial

Eletrônicos de Consumo
Sintonia fina de tom/volume de equipamentos de áudio

Ajuste de parâmetros da placa de controle de eletrodomésticos

Controle de brilho da iluminação LED

Equipamentos de Comunicação
Correspondência de circuito RF da estação base

Ajuste do nível de sinal do dispositivo de rede

Teste e Medição
Calibração de equipamentos de teste de laboratório

Ajuste de compensação da sonda do osciloscópio

Eletrônica Automotiva
Sintonia do sistema de entretenimento no veículo

Configuração de parâmetros do módulo de controle da carroceria
