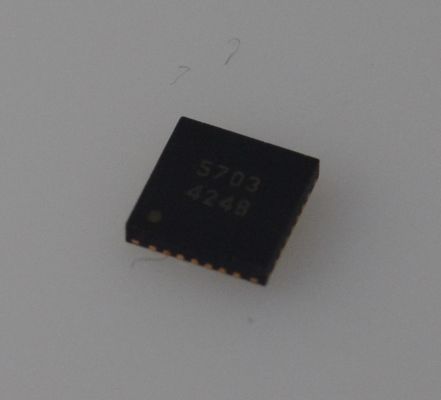

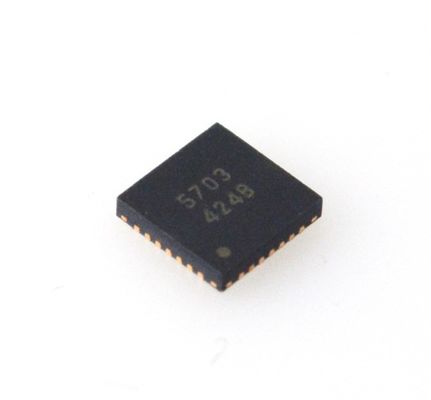

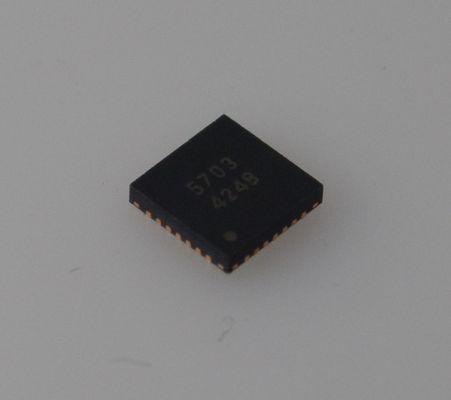

AK5703EN 24-Bit 192kHz Stereo ADC com baixo ruído Alto SNR (114dB) Mic Preamp Digital AGC I2S Interface and Low Power para Pro Audio and IoT

AK5703EN ADC estéreo de 24 bits e 192kHz com baixo ruído, alta SNR (114dB), pré-amplificador de microfone, AGC digital, interface I2S e baixo consumo para áudio profissional e IoT

andnbsp;

CARACTERÍSTICAS

1. Função de Gravação

andnbsp; - ADC de 4 canais

andnbsp; - Entrada totalmente diferencial ou de extremidade única

andnbsp; - Amplificador de microfone (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

andnbsp; - Tensão de entrada: 1,8Vpp@AVDD=3,0V (= 0,6 x AVDD)

andnbsp; - Desempenho do ADC:

andnbsp; andnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Entrada de extremidade única

andnbsp; andnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Entrada totalmente diferencial

andnbsp; - HPF digital para cancelamento de deslocamento DC (fc=3,4Hz@fs=44,1kHz)

andnbsp; - Correção de sensibilidade do microfone (+3dB  3dB, passo de 0,75dB)

andnbsp; - ALC digital (Controle Automático de Nível)

andnbsp; - Volume digital de entrada (+36dB  52,5dB, passo de 0,375dB, Mudo)

andnbsp; - Atraso de dados de saída programável

andnbsp; Tempo de atraso: 0 a 64/64fs (passo de 1/64fs)

2. Frequência de amostragem:

andnbsp; - Modo escravo PLL (pino BICK): 8kHz  48kHz

andnbsp; - Modo escravo PLL (pino MCKI): 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz

andnbsp; - Modo mestre PLL: 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz

andnbsp; - Modo mestre/escravo EXT: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. Clock de entrada PLL:

andnbsp; - Pino MCKI: 27MHz, 26MHz, 24MHz, 19,2MHz, 13,5MHz, 13MHz, 12,288MHz, 12MHz, 11,2896MHz

andnbsp; - Pino BICK: 32fs/64fs

4. Modo mestre/escravo

5. Formato da interface de áudio: MSB First, complemento de 2 - 24/16 bits justificado MSB, I2S de 24/16 bits, Modo TDM

6. P I/F: Controle serial de 3 fios ou barramento I2C (Ver 1.0, Modo 400kHz)

7. Fonte de alimentação:

andnbsp; - AVDD: 2.4 ~ 3.6V

andnbsp; - DVDD: 1.6 ~ 1.98V

andnbsp; - TVDD: 1.6 ou (DVDD-0.2) ~ 3.6V

8. Corrente de alimentação: 9,0mA (Modo escravo EXT)

9. Ta = 30  85C

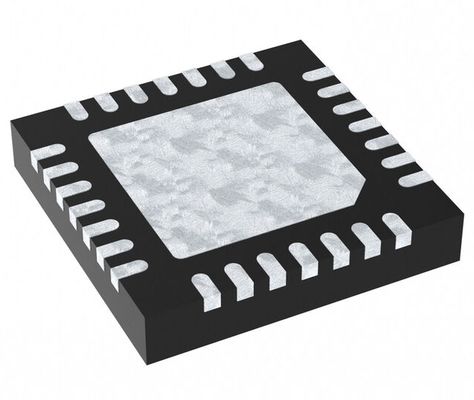

10. Pacote: QFN de 28 pinos (4mm x 4mm, passo de 0,4mm)

andnbsp;

DESCRIÇÃO

O AK5703 é um conversor A/D de 4 canais e 24 bits com amplificadores de microfone programáveis e circuito ALC (Controle Automático de Nível). Ele foi projetado para aplicações de matriz de microfones de consumo. Um PLL integrado opera a partir de uma ampla variedade de clocks, permitindo alta flexibilidade de design. As saídas de alimentação do microfone estão incluídas para polarizar microfones externos. Ampla faixa dinâmica é alcançada, em 83dB com uma configuração de ganho de microfone de +30dB. O AK5703 é embalado em um pacote QFN de 28 pinos que economiza espaço.

andnbsp;

APLICAÇÕES

Equipamentos de áudio profissional

Dispositivos de gravação (gravadores portáteis, gravadores de áudio digital)

Matrizes de microfones (sistemas de conferência, dispositivos de reconhecimento de voz)

Mixers e interfaces de áudio (equipamentos de áudio USB/Case

cProdutos de áudio para consumidores

Fones de ouvido/microfones USB de alta qualidade (jogos, transmissão ao vivo, criação de conteúdo)

Alto-falantes inteligentes (captura de voz de alta fidelidade)

Reprodutores de música portáteis (suporte de áudio de alta resolução)

Interação por voz e dispositivos IoT

Sistemas domésticos inteligentes (assistentes de voz, hubs inteligentes)

Sistemas de voz em carros (redução de ruído, captação de campo distante)

Microfones sem fio (microfones de karaokê, microfones de streaming)

Sistemas de transmissão e conferência

Microfones de conferência (captação omnidirecional/direcional)

Gravação de nível de transmissão (podcasting, rádio)

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
