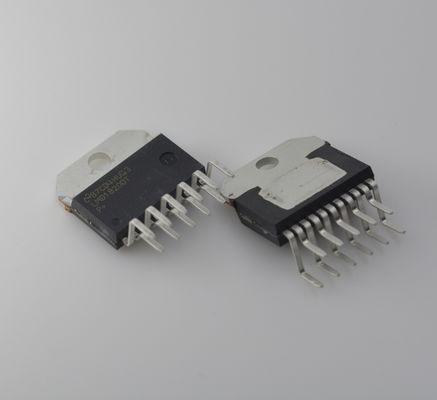

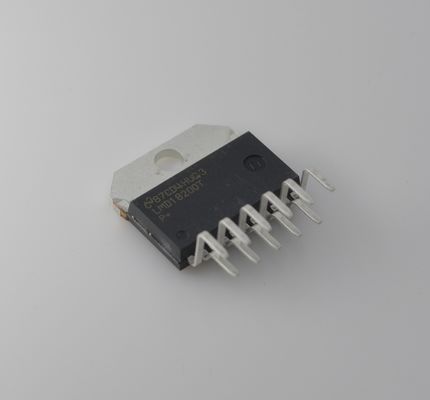

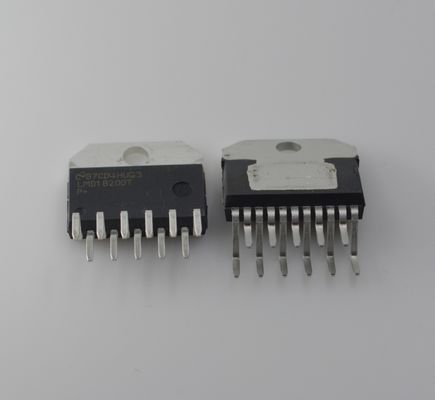

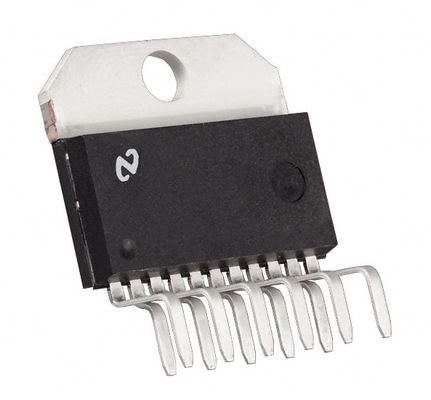

LMD18200T 3A H-Bridge Motor Driver 55V Max PWM Control Proteção térmica baixa RDS ((on) TTL / CMOS Compativel SOIC-15 Pacote - Ideal para robótica e controle de movimento

LMD18200T Driver de Motor H-Bridge 3A 55V Max PWM Control Proteção Térmica Baixo RDS(on) Compatível com TTL/CMOS Pacote SOIC-15 - Ideal para Robótica e Controle de Movimento

andnbsp;

CARACTERÍSTICAS

andnbsp;andbull; Fornece até 3A de Saída Contínua

andbull; Opera em Tensões de Alimentação de até 55V

andbull; Baixo RDS(ON) Tipicamente 0,33andOmega; por Chave a 3A

andbull; Entradas Compatíveis com TTL e CMOS

andbull; Sem Corrente de andldquo;Shoot-Throughandrdquo;

andbull; Saída de Sinal de Aviso Térmico a 145anddeg;C

andbull; Desligamento Térmico (Saídas Desligadas) a 170anddeg;C

andbull; Diodos de Grampeamento Internos

andbull; Proteção contra Carga em Curto

andbull; Bomba de Carga Interna com Capacidade de Bootstrap Externo

andnbsp;

APLICAÇÕES

andbull; Acionamentos de Motores CC e de Passo

andbull; Servomecanismos de Posição e Velocidade

andbull; Robôs de Automação de Fábrica

andbull; Máquinas Controladas Numericamente

andbull; Impressoras e Plotters de Computador

andnbsp;

DESCRIÇÃO

O LMD18200 é uma H-Bridge de 3A projetada para aplicações de controle de movimento. O dispositivo é construído usando um processo de multi tecnologia que combina circuitos de controle bipolar e CMOS com dispositivos de potência DMOS na mesma estrutura monolítica. Ideal para acionar motores CC e de passo; o LMD18200 acomoda correntes de saída de pico de até 6A. Um circuito inovador que facilita a detecção de baixa perda da corrente de saída foi implementado.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho

andnbsp;
