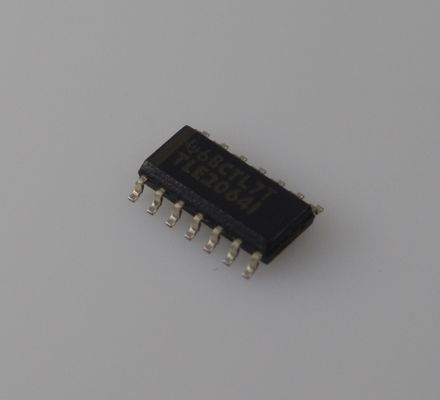

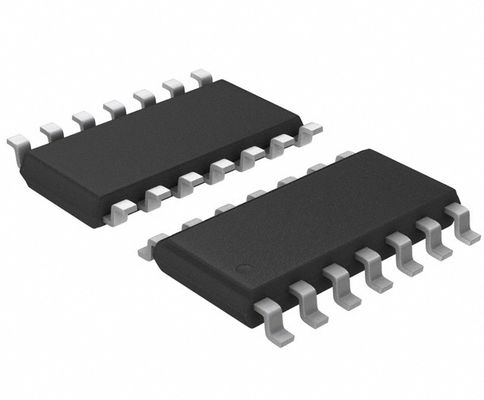

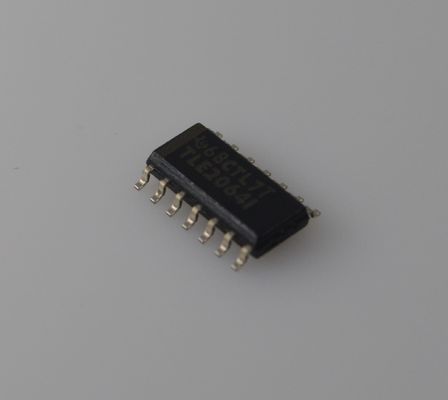

TLE2064IDR Amplificador Operacional Quadruplo de Precisão com Entrada JFET, Largura de Banda de 10MHz, Taxa de Variação de 45V/µs, Baixo Ruído (16nV/√Hz), Alimentação de ±2V a ±20V, Resistente a EMI e Grau Automotivo para Condicionamento de Sinal de Alta Velocidade

TLE2064IDR Amplificador Operacional Quad JFET-Input de Precisão com Largura de Banda de 10MHz Taxa de Variação de 45V/andmicro;s Baixo Ruído (16nV/andradic;Hz) andplusmn;2V a andplusmn;20V Fonte de Alimentação EMI Hardened and Grau Automotivo para Condicionamento de Sinal de Alta Velocidade

andnbsp;

Características

andbull; 2andtimes; Largura de Banda (2MHz) dos Amplificadores Operacionais TL06x e TL03x

andbull; Baixa corrente de alimentação: 290andmu;A/Ch (típico)

andbull; Ajuste de tensão de offset no chip para melhor desempenho DC

andbull; Alta capacidade de saída, especificada em cargas de 100Ω

andbull; Menor nível de ruído do que as gerações anteriores de BiFETs de baixa potência

andnbsp;

Aplicações

andbull; Controle digital completo do motor

andbull; Unidade de controle de voo

andbull; Módulo de entrada analógica

andnbsp;

Descrição

A série TLE206x de amplificadores operacionais de entrada JFET de baixa potência dobra a largura de banda das gerações anteriores das famílias TL06x e TL03x BiFET sem aumentar significativamente o consumo de energia. O processo Excalibur da Texas Instruments também oferece um nível de ruído mais baixo do que o TL06x e TL03x. O ajuste Zener no chip da tensão de offset produz graus de precisão para aplicações acopladas em corrente contínua. Os dispositivos TL206x são compatíveis com pinos com outros BiFETs da Texas Instruments, pois os dispositivos podem ser usados para dobrar a largura de banda dos circuitos TL06x e TL03x ou para reduzir o consumo de energia dos circuitos TL05x, TL07x e TL08x em quase 90%.

Os amplificadores operacionais BiFET oferecem a impedância de entrada inerentemente maior dos transistores de entrada JFET, sem sacrificar a capacidade de saída associada aos amplificadores bipolares. Esses recursos do dispositivo são projetados para interfacear com sensores de alta impedância ou sinais CA de baixo nível. Os dispositivos também têm uma resposta CA inerentemente melhor do que os dispositivos bipolares ou CMOS com consumo de energia comparável. A família TLE206x apresenta um circuito de alta capacidade de saída capaz de acionar cargas de 100Ω com fontes de alimentação tão baixas quanto andplusmn;5V. Isso os torna exclusivamente adequados para acionar cargas de transformadores em modems e outras aplicações que exigem boas características de CA, baixa potência e alta capacidade de saída.

Como os amplificadores operacionais BiFET são projetados para uso com fontes de alimentação duplas, deve-se ter cuidado para observar os limites de tensão de entrada de modo comum e a oscilação de saída ao operar com uma única fonte de alimentação. É necessário polarizar o sinal de entrada em corrente contínua e as cargas devem ser terminadas em um nó de terra virtual na metade da fonte de alimentação. O gerador de terra virtual integrado TLE2426 da Texas Instruments é útil ao operar amplificadores BiFET a partir de fontes de alimentação únicas.

Os TLE206x são totalmente especificados em andplusmn;15V e andplusmn;5V. Para operação em sistemas de baixa tensão ou de fonte única, as famílias de amplificadores operacionais LinCMOS da Texas Instruments (prefixos TLC- e TLV-) são recomendadas. Ao mudar de amplificadores BiFET para CMOS, deve-se prestar atenção especial aos requisitos de taxa de variação e largura de banda e ao carregamento de saída. Os amplificadores operacionais CMOS TLV2432 e TLV2442 da Texas Instruments são excelentes opções a serem consideradas.

andnbsp;

INFORMAÇÕES

andnbsp;

Desenho
