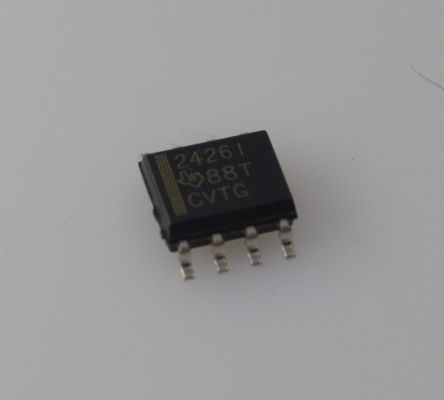

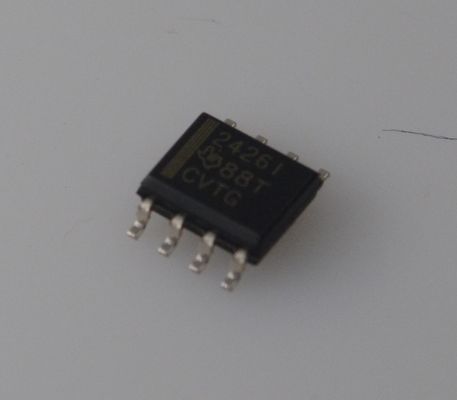

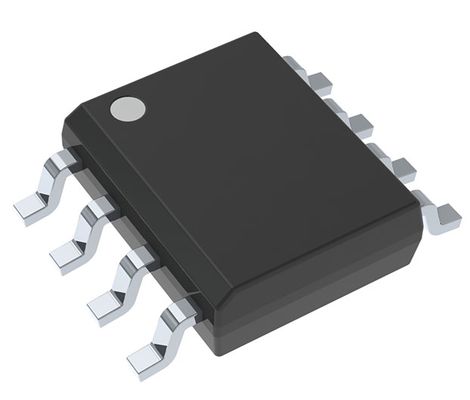

TLE2426IDR IC de referência de terra virtual de precisão com precisão de ±0,05% 1mA Saída de 1,4 V a 40 V de entrada larga TC baixa (35 ppm/°C) e proteção contra curto-circuito para sistemas de alimentação única

TLE2426IDR Circuito Integrado de Referência de Terra Virtual de Precisão com Precisão de ±0,05%, Saída de 1mA, Entrada Ampla de 1,4V a 40V, Baixo TC (35ppm/°C) e Proteção contra Curto-Circuito para Sistemas de Alimentação Única

Características

Terra Virtual 1/2 VI para Sistemas Analógicos

Pacote TO-226AA de 3 terminais Autocontido

Operação de Micropotência...170 µA Típico, VI = 5 V

Ampla Faixa de VI...4 V a 40 V

Alta Capacidade de Corrente de Saída

  − Fonte...20 mA Típico

  − Dreno...20 mA Típico

Excelente Regulação de Saída

− −45 µV Típico em IO = 0 a −10 mA

− +15 µV Típico em IO = 0 a +10 mA

Saída de Baixa Impedância...0,0075 Ω Típico

Pino de Redução de Ruído (Somente Pacotes D, JG e P)

Aplicações

1. Circuitos de amplificador operacional de alimentação única
Gera um terra virtual (VCC/2) para amplificadores operacionais de alimentação única (por exemplo, TLE202x, série TLV), eliminando a necessidade de fontes de alimentação duplas.
Casos de Uso Típicos: Condicionamento de sinal, interfaces de sensores, pré-amplificação de áudio.

2. Sistemas de Aquisição de Dados (DAQ)
Fornece uma referência de trilho intermediário estável para circuitos ADC/DAC, permitindo oscilação de sinal bipolar (por exemplo, +2,5V de uma fonte única de 5V).
Casos de Uso Típicos: Sensores industriais, instrumentos biomédicos.

3. Dispositivos Portáteis/Alimentados por Bateria
A baixa corrente de repouso (400uA) e a ampla faixa de tensão de entrada (1,4V a 40v) o tornam ideal para aplicações alimentadas por bateria com flutuações de tensão.
Casos de Uso Típicos: Medidores portáteis, nós de sensores sem fio.

4. Eletrônica Automotiva
Qualificado AEC-Q100 para desempenho confiável em ambientes de alta temperatura e alta vibração, adequado para gerenciamento de energia de veículos e processamento de sinais de sensores.

5. Equipamentos de Teste e Medição
A alta precisão (+0,05%) e a baixa deriva de temperatura (35ppm/°C) garantem referências de tensão estáveis em multímetros, osciloscópios e outros instrumentos de precisão.

Descrição

Em aplicações de condicionamento de sinal que utilizam uma única fonte de alimentação, uma tensão de referência igual à metade da tensão de alimentação é necessária para a terminação de todos os terras de sinal analógicos. A Texas Instruments apresenta um terra virtual de precisão cuja tensão de saída é sempre igual à metade da tensão de entrada, o TLE2426 “divisor de trilho.”

A combinação única de um amplificador operacional de alto desempenho, micropotência e um divisor de precisão em um único chip de silício resulta em uma relação VO/VI precisa de 0,5, enquanto drena e fornece corrente. O TLE2426 fornece uma saída de baixa impedância com capacidade de dreno e fonte de 20 mA, enquanto consome menos de 280µA de corrente de alimentação em toda a faixa de entrada de 4V a 40V. Um projetista não precisa pagar o preço em termos de espaço na placa por um terra de sinal convencional composto por resistores, capacitores, amplificadores operacionais e referências de tensão. O desempenho e a precisão do TLE2426 estão disponíveis em um pacote LP de 3 terminais fácil de usar e que economiza espaço. Para maior desempenho, os pacotes opcionais de 8 pinos fornecem um pino de redução de ruído. Com a adição de um capacitor externo (CNR), o ruído pico a pico é reduzido, enquanto a rejeição de ondulação de linha é aprimorada.

A tolerância inicial de saída para um único sistema de 5 V ou 12 V é melhor que 1% com 3,6% em toda a faixa de entrada de 40 V. A rejeição de ondulação excede 12 bits de precisão. Seja a aplicação para uma extremidade frontal de aquisição de dados, terminação de sinal analógico ou simplesmente uma referência de tensão de precisão, o TLE2426 elimina uma importante fonte de erro do sistema.
